Снятие и установка наружной ручки и замка двери в сборе.
取り外し- 1.フロントドアフィニッシャーを取り外す。「EI外装・内装」のドアトリム を参照。
- 2.フロントドアシーリングスクリーンを取り外す。「GWガラス・ウィンドー・ミラ−」の取り外し、取り付けを参照。
- 3.フロントドアロアサッシュ（リヤ）を取り外す。「GWガラス・ウインドー・ミラー」の取り外し、取り付けを参照。
- 4.ホルダーからインサイドハンドルケーブル及びロックノブケーブルを取り外す。

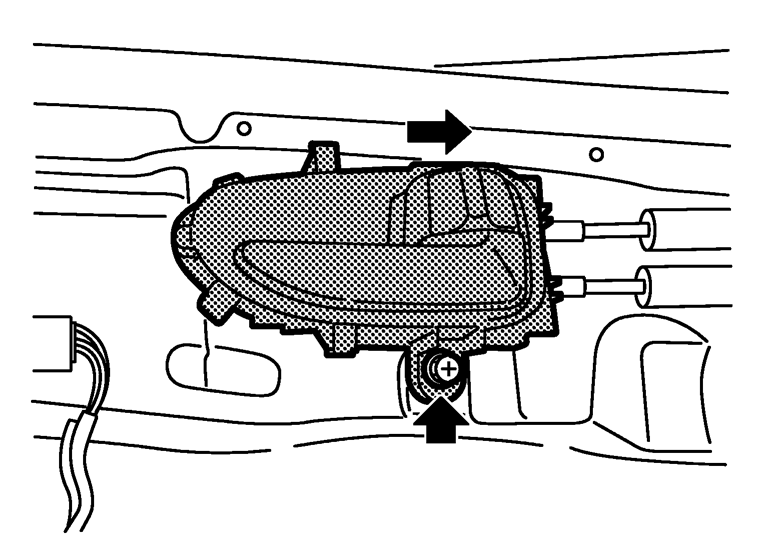

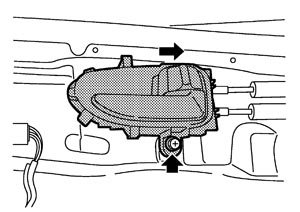

- 5.インサイドハンドル取付スクリューを外し、車両後方にスライドさせドアパネルとのかん合を外し、インサイドハンドルを取り外す。

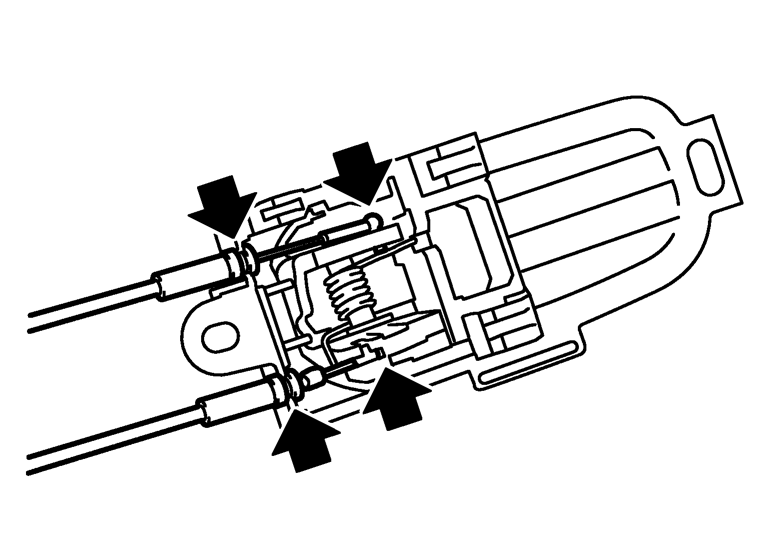

- 6.インサイドハンドルケーブル及びロックノブケーブルをインサイドハンドルから切り離す。
■ 注意 ■

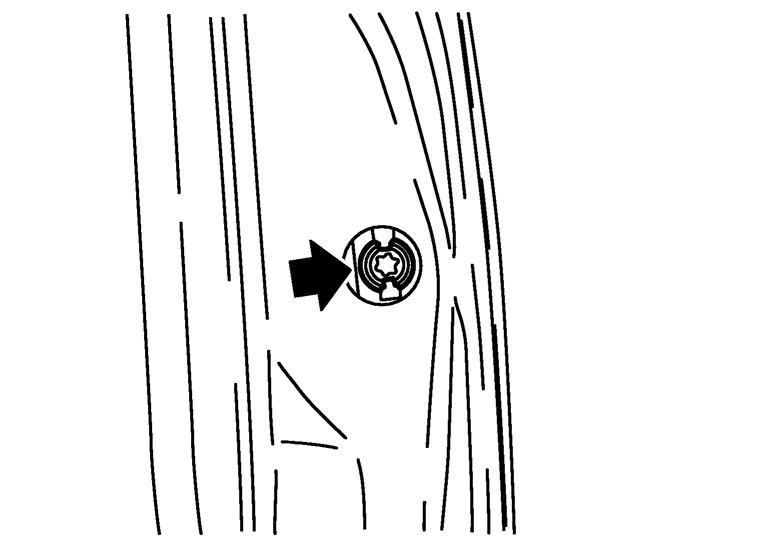

脱着時、ロックノブケーブル及びインサイドハンドルケーブル先端を曲げないように注意して作業を行うこと。- 7.ドア側部のグロメットを外し、グロメット穴よりアウトサイドハンドルブラケット取付トルクスボルトを外す。
- 8.キーシリンダーコネクティングロッド（キーシリンダー側）を外す。（運転席側）
- 9.ドアアンテナ及びドアリクエストスイッチのコネクターを分離し、ハーネスクランプを外す。（インテリジェントキーシステム付車のみ）

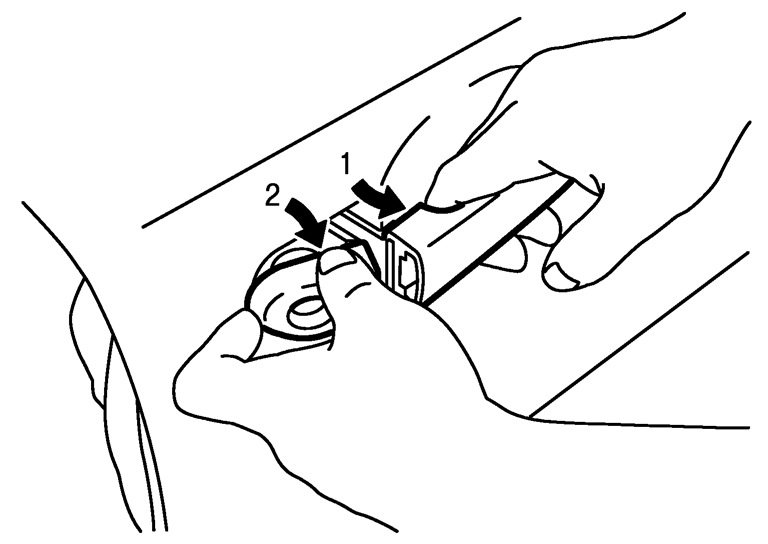

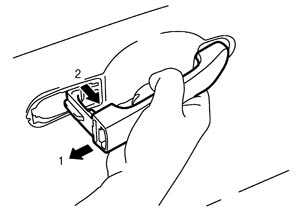

- 10.アウトサイドハンドルを手前に引きながらドアキーシリンダーASSYを取り外す。

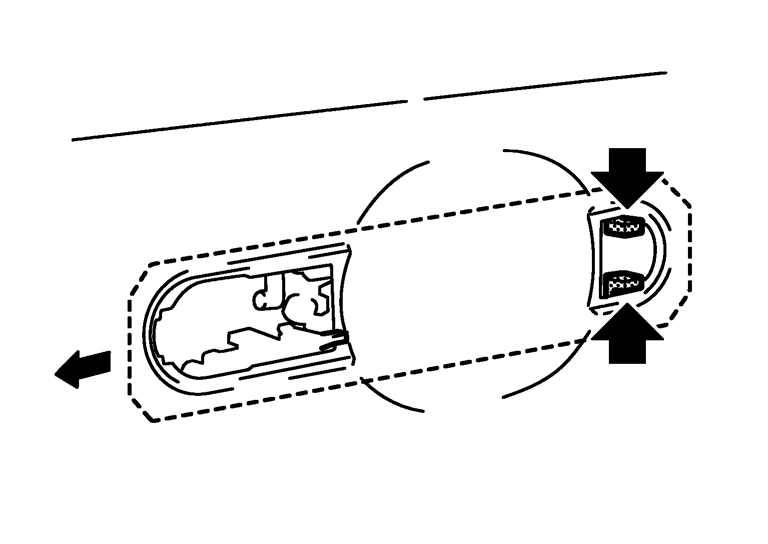

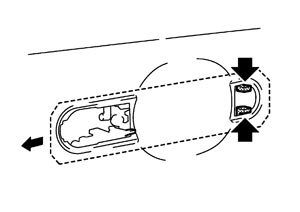

- 11.アウトサイドハンドルを車両後方にスライドさせ、手前に引き取り外す。

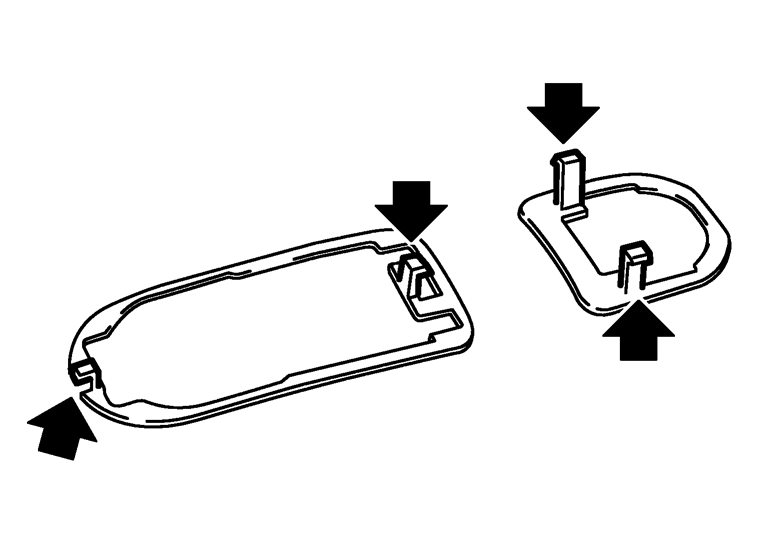

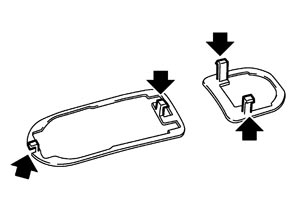

- 12.フロント及びリヤガスケットを取り外す。
■ 注意 ■

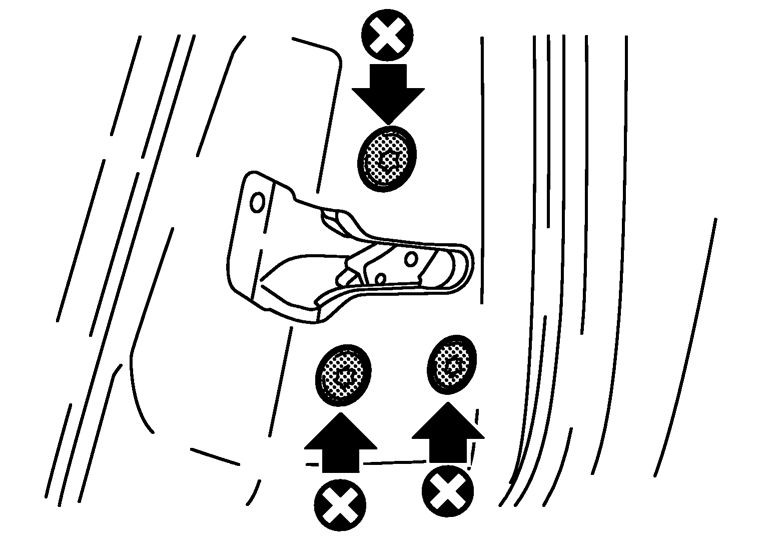

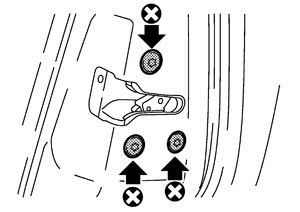

脱着時、フロント及びリヤガスケットの爪を破損しないように注意して作業を行うこと。- 13.ドアロックASSY取付トルクスボルトを外す。
- 14.アウトサイドハンドルブラケットを車両後方にスライドさせアウトサイドハンドルブラケット及びドアロックASSYを取り外す。
- 15.ドアロックASSYのコネクターを外す。
- 16.ドアリクエストスイッチコネクター及びハーネスクリップを外す。（インテリジェントキーシステム付車のみ）
- 17.アウトサイドハンドルケーブルをアウトサイドハンドルブラケットから切り離す。
取り付け取り付けは下記に注意し、取り外しの逆の順序で行う。
■ 注意 ■
- ドアロックASSY取付時、車体側取付座面に「防せいワックスM-97スーパー」を塗布する。
- 各ロッドはカチッと手ごたえがあるまでロッドホルダーを回転させて取り付ける。

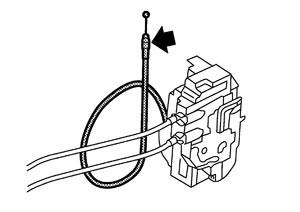

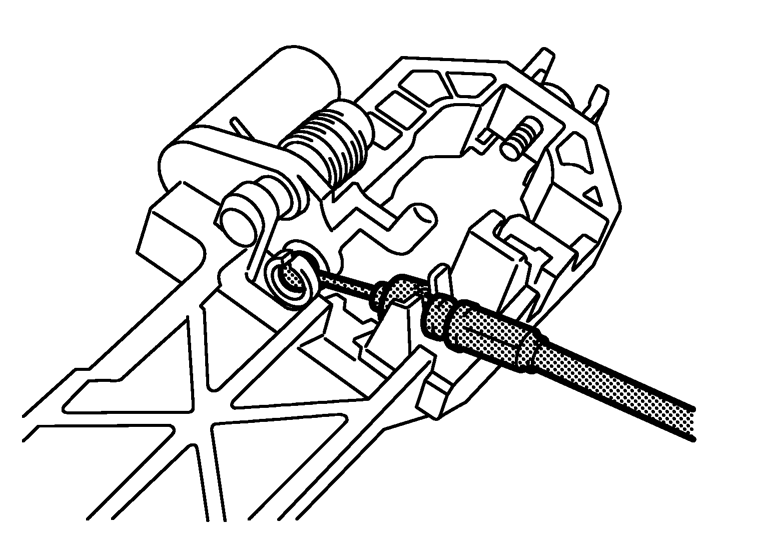

- ドアロックASSY取付時、図のようにアウトサイドハンドルケーブルの取り回しに注意する事。
（アウトサイドハンドルブラケット取付側のケーブルをドアロックASSYより前側にしてから組み付ける。）
