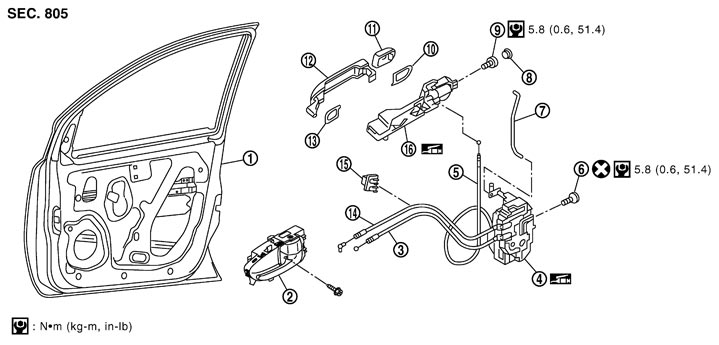

Схема конфигурации
|
1. |
フロントドアパネル |
2. |
インサイドハンドル |
3. |
インサイドハンドルケーブル |
|
4. |
ドアロックASSY |
5. |
アウトサイドハンドルケーブル |
6. |
トルクスボルト |
|
7. |
キーシリンダーコネクティングロッド |
8. |
グロメット |
9. |
トルクスボルト |
|
10. |
リヤガスケット |
11. |
*ドアキ−シリンダ−ASSY |
12. |
アウトサイドハンドル |
|
13. |
フロントガスケット |
14. |
ロックノブケ−ブル |
15. |
ホルダ− |
|
16. |
アウトサイドハンドルブラケット |
|
|
|
|
|
*：助手席側キーシリンダー無車はアウトサイドハンドルエスカッション |
|||||
|
イラスト内のシンボルマークについては、構成図の見方を参照する。 |
|||||
