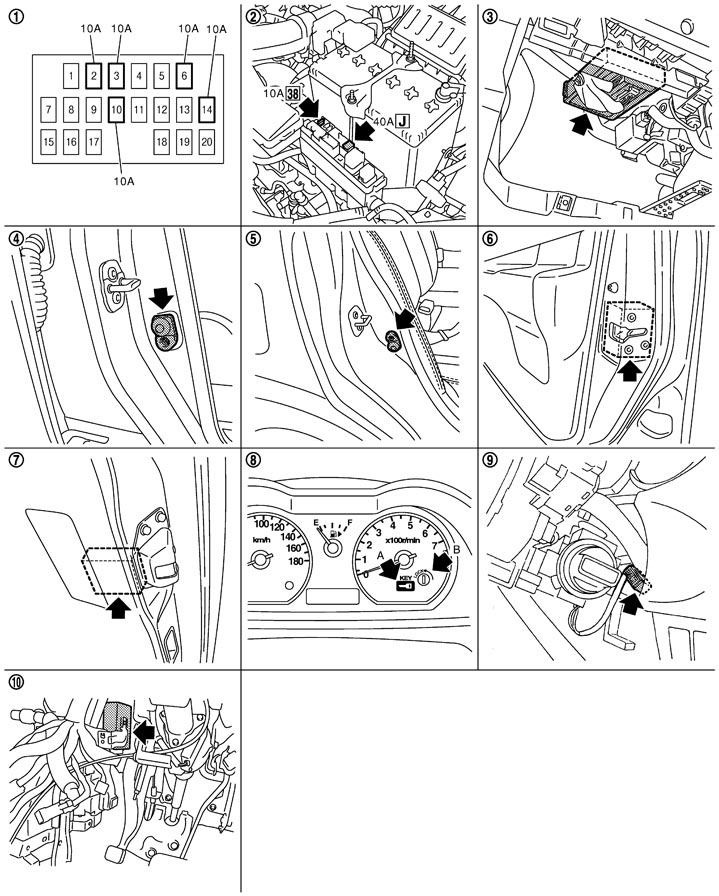

Монтажное положение компонента
|
1. |
ヒューズブロック（インストルメントロアフィニッシャー部） |
2. |
ヒューズ及びヒュージブルリンク（バッテリー前部） |
3. |
BCM（グローブボックス裏） |
|
4. |
運転席ドアSW |
5. |
後席右ドアSW |
6. |
運転席ドアロックASSY（運転席ドアロックアクチュエーター） |
|
7. |
バックドアロックアクチュエータ－ （ドアSW） |
8. |
コンビネーションメーター A：キー警告灯 B：ロック警告灯 |
9. |
キー差し込み検出スイッチコネクター （ステアリングコラム部） |
|
10. |
インテリジェントキーユニット（インストルメントロアフィニッシャー裏） |
|
|
|
|
|

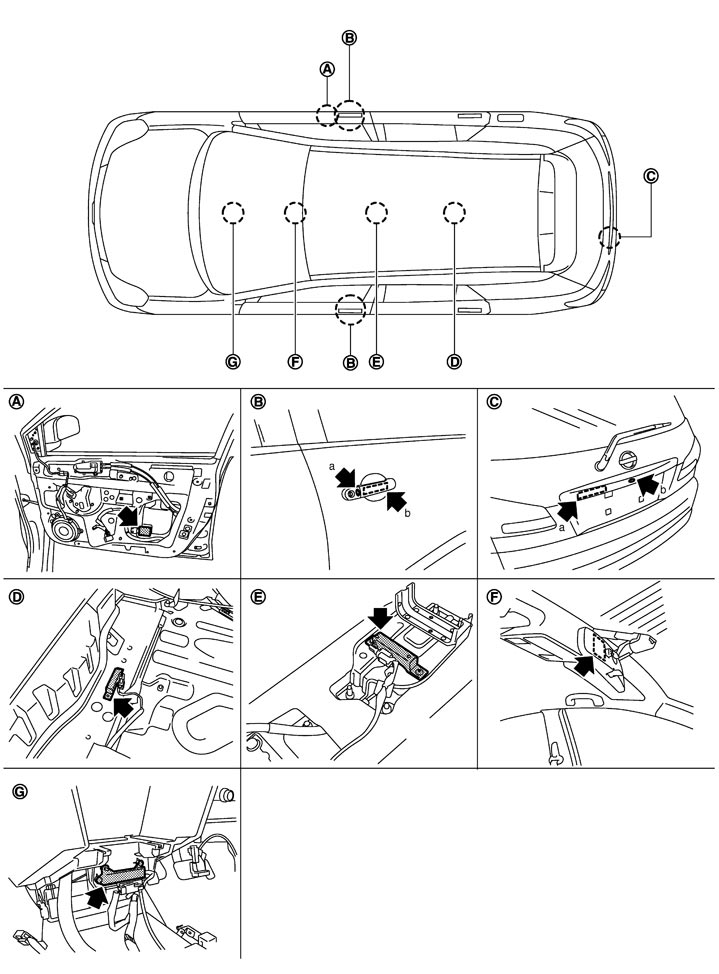

A. |
運転席ドアブザー（運転席ドアトリム内） |
B. |
ａ：ドアリクエストＳＷ（運転席／助手席） ｂ：室外アンテナ（運転席／助手席） |
C. |
ａ： 室外アンテナ（バックドア） ｂ： バックドアSW （リクエストSW） |
|
D. |
室内アンテナ （後席下） |
E. |
室内アンテナ（センターコンソール） |
F. |
リモコンエントリーチューナー （インサイドミラー内） |
|
G. |
室内アンテナ （インストルメントセンターロア） |
|
|
|
|
