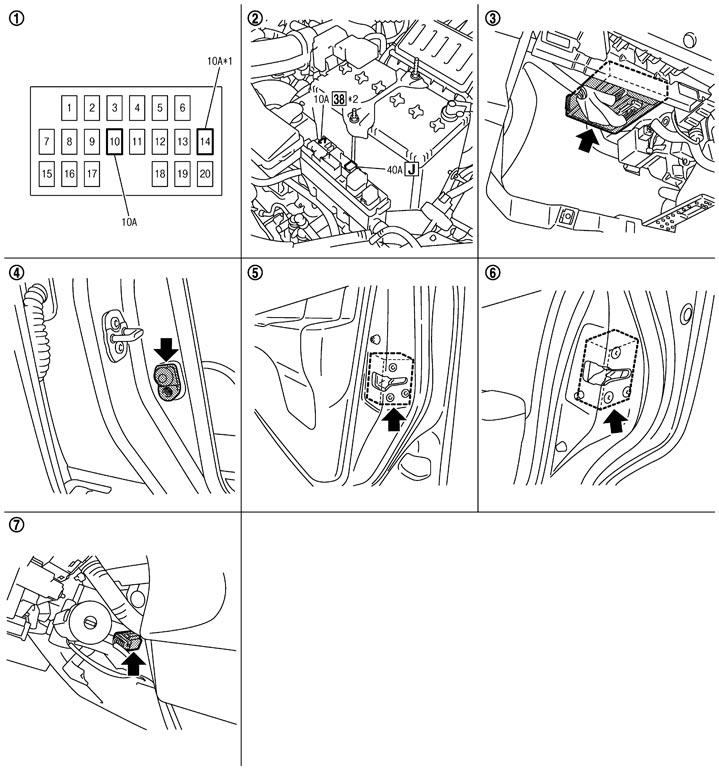

Монтажное положение компонента
|
|
*1: インテリジェントキー無車 *2: インテリジェントキー付車 |
|
|
|
|
|
1. |
ヒュ－ズブロック（インストルメントロアフィニッシャー部） |
2. |
ヒューズ及びヒュージブルリンク （バッテリー前部） |
3. |
BCM（グローブボックス裏） |
|
4. |
運転席ドアスイッチ |
5. |
運転席ドアロックASSY （運転席ドアロックアクチュエーター） |
6. |
後席右ドアロックアクチュエーター （ドアロック状態検出SW） |
|
7. |
キ－差し込みスイッチコネクター （キーシリンダー部） |
|
|
|
|
主な構成部品とその機能
|
構成部品 |
機能 |
|
BCM |
集中ドアロックSW、運転席ドアロック検出スイッチ（運転席ドアロックアクチュエーターに内蔵）からの信号により全ドアロックアクチュエーターを制御する。 |
|
ドアロックアクチュエーター |
BCMからのロック、アンロック信号により各ドアの施錠、解錠をする。 |
|
キー差し込み検出SW |
イグニッションキーの差し込み状態を検出し、BCMに信号を送信する。 |
|
運転席ドアSW |
運転席ドアの開閉状態を検出し、BCMに信号を送信する。 |
