Опорное значение входного/выходного сигнала BCM
|
端子番号 |
信号名称 |
入出力信号 （Input/Output) |
測定条件 |
基準値（V） |
|
|
IGNキーSW位置 |
操作又は条件 |
||||
|
11 |
ACC電源 |
Input |
ACC |
— |
約12 |
|
12 |
助手席ドアSW信号 |
Input |
— |
助手席ドア開 （ON) |
約0 |
|
助手席ドア閉（OFF) |
|
||||
|
13 |
後席右ドアSW信号 |
Input |
— |
後席右ドア開 （ON) |
約0 |
|
後席右ドア閉（OFF) |
|
||||
|
18 |
リモコンエントリーチューナーアース |
— |
－ |
— |
約0 |
|
19 |
リモコンエントリーチューナー電源 |
Output |
－ |
キー差し込み時 |
約0 |
|
ドア開時 |
|
||||
|
20 |
リモコンエントリーチューナー受信信号 |
Input |
－ |
キー差し込み時 |
約0 |
|
待機中（ドア閉時） |
|
||||
|
信号受信時（ドア閉時） |
|
||||
|
37 |
キー差し込み検出SW信号 |
Input |
－ |
イグニッションキーシリンダーからキーを抜く |
約0 |
|
イグニッションキーシリンダーにキーを差し込む |
約12 |
||||
|
39 |
CAN H |
Input/Output |
– |
— |
— |
|
40 |
CAN L |
Input/Output |
– |
— |
— |
|
43 |
バックドアSW信号 |
Input |
－ |
バックドア開（ON） |
約0 |
|
バックドア閉（OFF） |
|
||||
|
47 |
運転席ドアSW信号 |
Input |
－ |
運転席ドア開 （ON) |
約0 |
|
運転席ドア閉（OFF) |
約12 |
||||
|
48 |
後席左ドアSW信号 |
Input |
－ |
後席左ドア開 （ON) |
約0 |
|
後席左ドア閉（OFF) |
|
||||
|
53 |
バックドアオープナーアクチュエーター 出力信号 |
Output |
－ |
バックドアオープナーSW 操作時 |
約0→約12→約0 |
|
上記以外 |
約0 |
||||
|
57 |
バッテリー電源 |
Input |
－ |
— |
約12 |
|
60 61 |

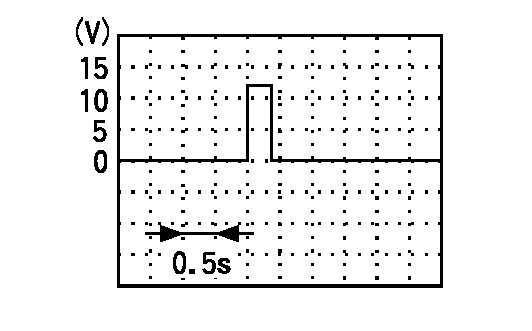

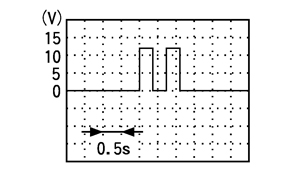

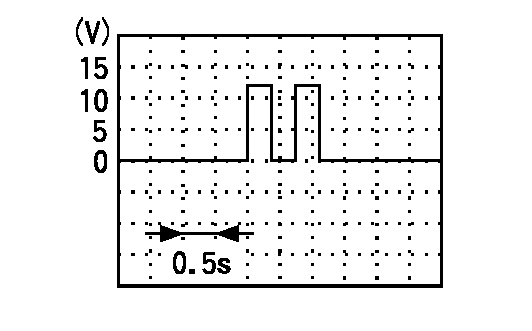

ターンシグナルランプ出力信号 左：60番端子 右：61番端子 |
Output |
－ |
リモコンでロック操作時 |
|
|
リモコンでアンロック操作時 |
|
||||
|
63 |
ルームランプ信号 |
Output |
－ |
ルームランプ点灯 |
約0 |
|
ルームランプ消灯 |
約12 |
||||
|
65 |
全ドアロックアクチュエーター ロック出力信号 |
Output |
－ |
リモコンでロック操作 |
約0→約12→約0 |
|
上記以外 |
約0 |
||||
|
66 |
全ドアロックアクチュエーター アンロック出力信号 |
Output |
－ |
リモコンでアンロック操作 |
約0→約12→約0 |
|
上記以外 |
約0 |
||||
|
67 |
アース |
— |
ON |
— |
約0 |
|
70 |
バッテリー電源 |
Input |
－ |
— |
約12 |
