Опорное значение входного/выходного сигнала интеллектуального ключевого блока

端子番号	信号名称	信号入出力（Input/Output)	測定条件			基準値(V)
			イグニッションノブ位置	操作又は条件
2	CAN通信 H	Input/Output	—	—		—
3	CAN通信 L	Input/Output	—	—		—
4	運転席ドアブザー出力信号	Output	LOCK	リモコンボタン又はドアリクエストSW操作を行う	ブザーOFF	約12
					ブザー吹鳴	約0
5	運転席ドアリクエストSW信号	Input	—	ドアリクエストSW操作：押す（ON）		約0
				上記以外（OFF）		約5
6	IGN電源	Input	ON	—		約12
7	キー差し込み検出SW信号	Input	LOCK	イグニッションノブにメカニカルキーを差し込む		約12
				イグニッションノブからメカニカルキーを抜く		約0
8	リモコンエントリーチューナーアース	—	ON	—		約0

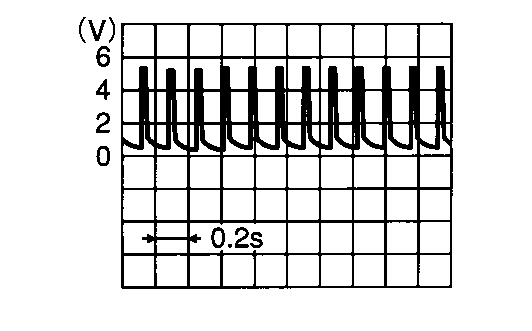

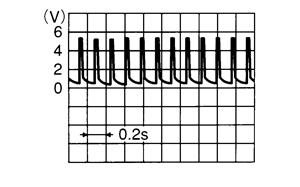

9	リモコンエントリーチューナー受信信号	Input	—	待機中
				信号受信時
11	BAT電源	Input	OFF	—		約12
12	アース	—	ON	—		約0

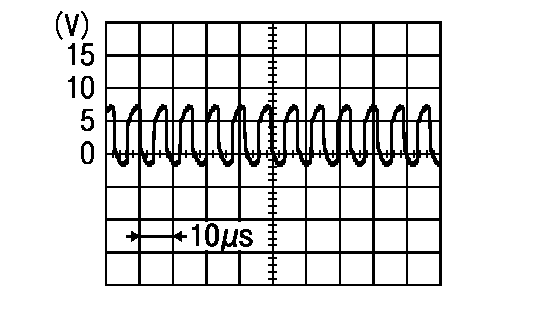

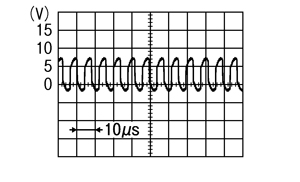

13	室内アンテナ（+）信号（センターコンソール）	Output	LOCK	いずれかのドア開→全ドア閉（ドアSW：ON→OFF）プッシュSW：ON（イグニッションノブを押す）

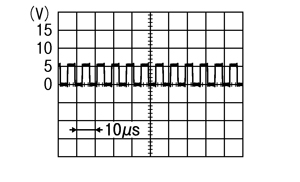

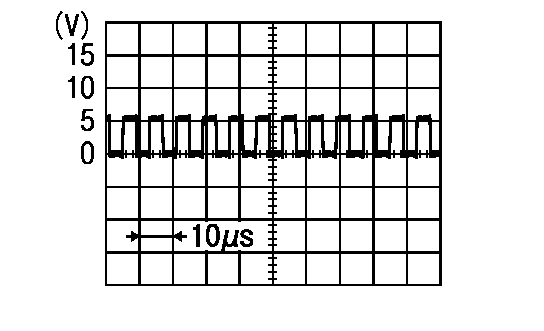

14	室内アンテナ（–）信号（センターコンソール）	Input	LOCK	いずれかのドア開→全ドア閉（ドアSW：ON→OFF）プッシュSW：ON（イグニッションノブを押す）
15	室内アンテナ（+）信号（後席下）	Output	LOCK	いずれかのドア開→全ドア閉（ドアSW：ON→OFF）プッシュSW：ON（イグニッションノブを押す）
16	室内アンテナ（–）信号（後席下）	Input	LOCK	いずれかのドア開→全ドア閉（ドアSW：ON→OFF）プッシュSW：ON（イグニッションノブを押す）

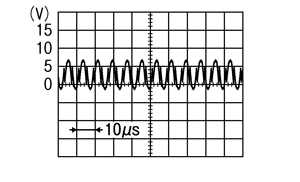

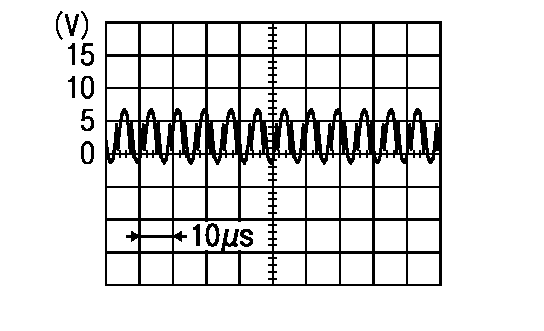

17	室外アンテナ（+）信号（バックドア）	Output	LOCK	バックドアリクエストSW操作（リクエストSW：ON）
18	室外アンテナ（–）信号（バックドア）	Output	LOCK	バックドアリクエストSW操作（リクエストSW：ON）
19	室外アンテナ（+）信号（運転席ドア）	Output	LOCK	運転席ドアリクエストSW操作（リクエストSW：ON）
20	室外アンテナ（–）信号（運転席ドア）	Output	LOCK	運転席ドアリクエストSW操作（リクエストSW：ON）
21	リモコンエントリーチューナーRSSI信号	Input	LOCK	インテリジェントキーを車内に入れてイグニッションノブを押す		約0
				上記以外
25	助手席ドアリクエストSW信号	Input	—	ドアリクエストSW操作：押す（ON）		約0
				上記以外（OFF）		約5
27	プッシュ SW信号	Input	—	イグニッションノブを押す		約12
				イグニッションノブをLOCK位置で戻す		約0
29	バックドアリクエストSW信号	Input	—	バックドアリクエストSW操作：押す（ON）		約0
				上記以外（OFF）		約5
30	リモコンエントリーチューナー電源	Output	LOCK	イグニッションノブにメカニカルキーを差し込む		約0
				上記以外
35	室内アンテナ（+）信号（インストルメントセンターロア）	Output	LOCK	いずれかのドア開→全ドア閉（ドアSW：ON→OFF）プッシュSW：ON（イグニッションノブを押す）
36	室内アンテナ（–）信号（インストルメントセンターロア）	Input	LOCK	いずれかのドア開→全ドア閉（ドアSW：ON→OFF）プッシュSW：ON（イグニッションノブを押す）
37	室外アンテナ（+）信号（助手席ドア）	Output	LOCK	助手席ドアリクエストSW操作（リクエストSW：ON）
38	室外アンテナ（–）信号（助手席ドア）	Output	LOCK	助手席ドアリクエストSW操作（リクエストSW：ON）
