Опорное значение входного/выходного сигнала BCM
|
端子番号 |
信号名称 |
入出力信号 （Input/Output) |
測定条件 |
基準値（V） |
|
7 |
運転席ドアロック状態検出SW信号 |
Input |

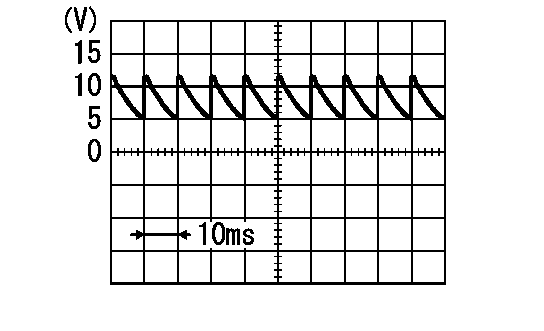

運転席ドアロック時（SW：OFF） |
|
|
運転席ドアアンロック時（SW：ON） |
約0 |
|||
|
30 |
バックドアオープナーSW信号 |
Output |
運転席ドアをアンロックした状態で バックドアSW（オープナーSW）：ON |
約0 |
|
上記以外 |
約12 |
|||
|
39 |
CAN通信信号（H線） |
Input/Output |
— |
— |
|
40 |
CAN通信信号（L線） |
Input/Output |
— |
— |
|
53 |
バックドアオープナー信号 |
Output |
バックドアSW（オープナーSW）：ON |
約0 → 約12 → 約0 |
|
バックドアSW（オープナーSW）：OFF |
約0 |
|||
|
57 |
BAT電源 |
Input |
— |
約12 |
|
67 |
アース |
— |
— |
約0 |
|
70 |
BAT電源 |
Input |
— |
約12 |
