Опорное значение входного/выходного сигнала BCM
|
端子番号 |
信号名称 |
信号入出力 （Input/Output） |
測定条件 |
基準値（V） |
|
|
IGNキーSW位置 |
操作又は条件 |
||||
|
7 |
運転席ドアロック状態 検出SW信号 |
Input |
— |
運転席ドアロック時 （SW：OFF） |
|
|

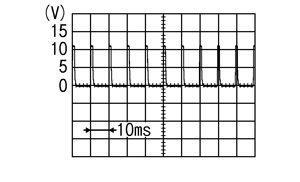

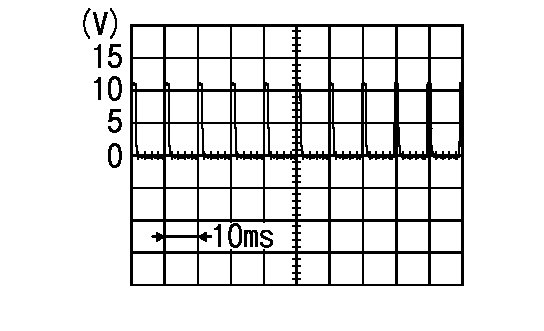

運転席ドアアンロック時 （SW：ON） |
約0 |
||||
|
37 |
キー差し込み検出SW信号 |
Input |
OFF |
イグニッションキーシリンダーからキーを抜く |
約0 |
|
イグニッションキーシリンダーにキーを差し込む |
約12 |
||||
|
39 |
CAN通信信号（H線） |
Input/Output |
— |
— |
— |
|
40 |
CAN通信信号（L線） |
Input/Output |
— |
— |
— |
|
45 |
集中ドアロックSW ロック信号 |
Input |
— |
集中ドアロックSW フリー時 |
|
|
集中ドアロックSW ロック操作時 |
約0 |
||||
|
46 |
集中ドアロックSW アンロック信号 |
Input |
— |
集中ドアロックSW フリー時 |
|
|
集中ドアロックSW アンロック操作時 |
約0 |
||||
|
47 |
運転席ドアSW信号 |
Input |
— |
運転席ドア開 （ON) |
約0 |
|
運転席ドア閉（OFF) |
約12 |
||||
|
57 |
バッテリー 電源 |
Input |
OFF |
— |
約12 |
|
65 |
全ドアロック アクチュエーター ロック出力信号 |
Output |
OFF |
ロック信号出力時 |
約0 → 約12 → 約0 |
|
上記以外 |
約0 |
||||
|
66 |
全ドアロック アクチュエーター アンロック出力信号 |
Output |
OFF |
アンロック信号出力時 |
約0 → 約12 → 約0 |
|
上記以外 |
約0 |
||||
|
67 |
アース |
— |
ON |
— |
約0 |
|
70 |
バッテリー電源 |
Input |
OFF |
— |
約12 |
