Система электродвигателя вентилятора
現象：ブロアファンモーターの作動が異常。
3.アース回路点検- キースイッチをOFFにする。
- パワートランジスター車両側ハーネスコネクター1番端子〜ボディーアース間の導通を点検する。
1 – ボディーアース ：導通あり
点検結果
OK>>4へ
NG>>ハーネス又はコネクターを修理する。
4.パワートランジスター制御信号の点検1- パワートランジスターのコネクターを接続する。
- キースイッチをONにする。
- モード調整ダイヤルをVENT位置にする。

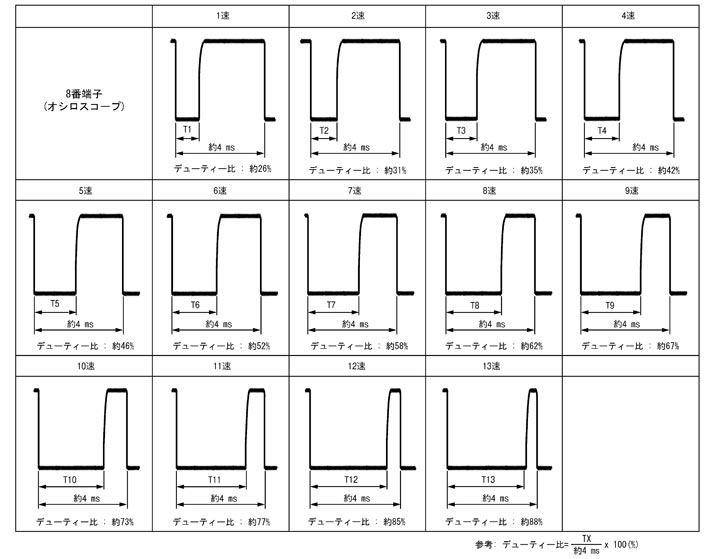

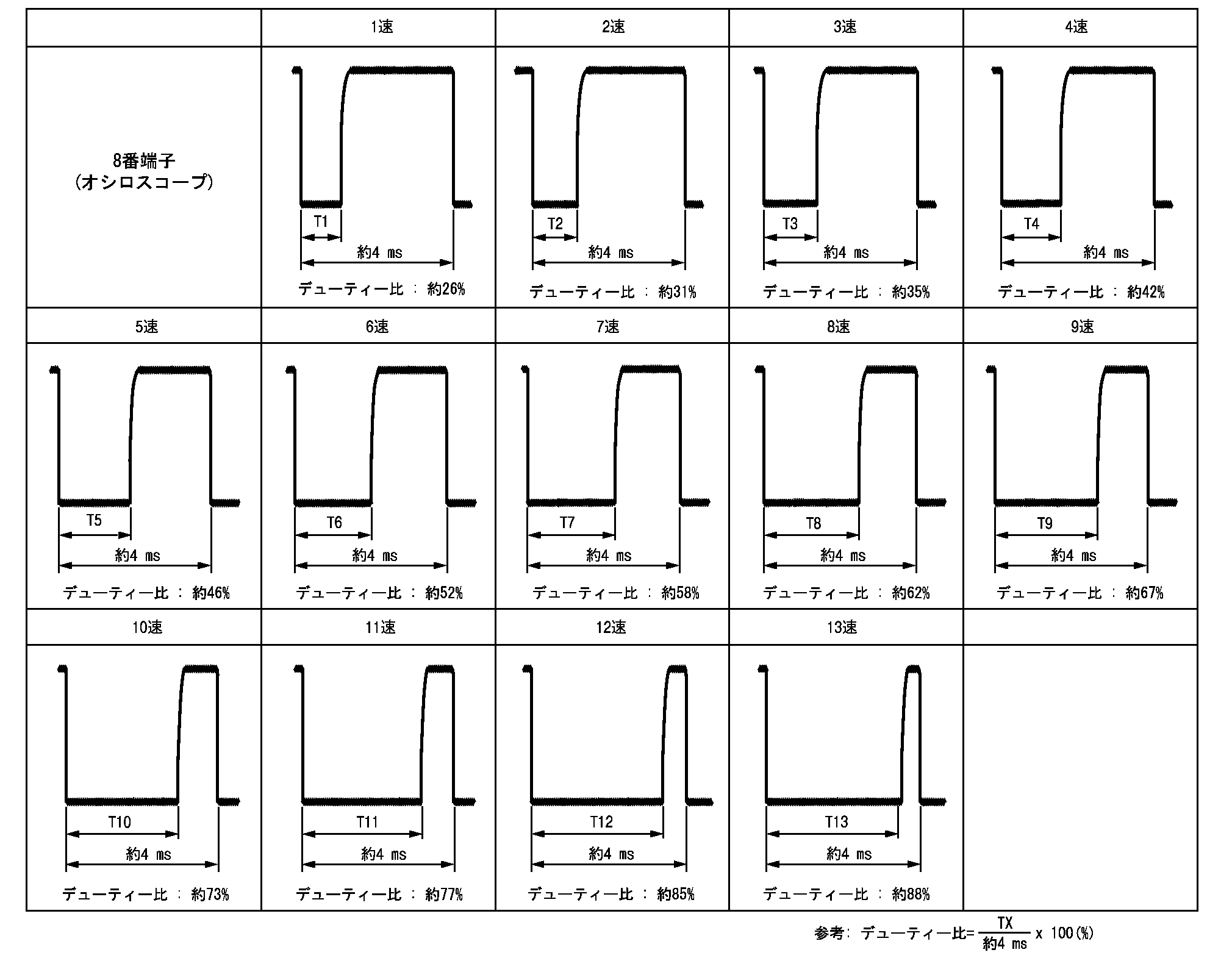

- ファンスピードを1速〜13速に操作したときのパワートランジスター車両側ハーネスコネクター8番端子〜ボディーアース間の出力波形をオシロスコープで点検する。
点検結果
OK>>パワートランジスターを交換する。
NG>>7へ
5.ブロアファンモーターの点検- キースイッチをOFFにする。
- ブロアファンモーターのコネクターを外す。
- ブロアファンモーターコネクター1〜2番端子間の導通を点検する。
1 – 2 ：導通あり
点検結果
OK>>6へ
NG>>ブロアファンモーターを交換する。
6.回路導通点検1ブロアファンモーター車両側ハーネスコネクター2番端子〜パワートランジスター車両側ハーネスコネクター6番端子間の導通を点検する。
OK>>7へ
NG>>ハーネス又はコネクターを修理する。
| 2 – 6 | ：導通あり |
点検結果
OK>>7へ
NG>>ハーネス又はコネクターを修理する。
7.回路導通点検2- キースイッチをOFFにする。
- パワートランジスターのコネクターを外す。
- オートアンプのコネクターを外す。
- パワートランジスター車両側ハーネスコネクター8番端子〜オートアンプ車両側ハーネスコネクター13番端子間の導通を点検する。
8 – 13 ：導通あり
点検結果
OK>>オートアンプを交換する。
NG>>ハーネス又はコネクターを修理する。
8.ブロアファンモーターリレーの電源電圧点検- キースイッチをOFFにする。
- ブロアファンモーターリレーを外す。「PG電源·アース·回路構成部品」の構成部品取付位置 を参照。
- キースイッチをONにする。
- ブロアファンモーターリレーのヒューズブロック側1、3番端子〜ボディーアース間の電圧を点検する。リレー端子配列は、「PG電源·アース·回路構成部品」の電源系統図 を参照。
1 – ボディーアース ：電源電圧 3 – ボディーアース ：電源電圧
点検結果
OK>>9へ
NG>>
下記項目を点検し、不具合箇所を修理又は交換する。ヒュージブルリンクが溶断していた場合は、溶断の原因部位を修復後、ヒュージブルリンクを交換する。
- 80Aヒュージブルリンク （#C）
- 80Aヒュージブルリンク （#C）〜ブロアファンモーターリレー間ハーネス及びコネクター
- キースイッチ
- キースイッチ〜ブロアファンモーターリレー間ハーネス及びコネクター参考：ヒュージブルリンク位置は、「PG電源·アース·回路構成部品」の端子配列 を参照。
9.ブロアファンモーターリレーの点検- キースイッチをOFFにする。
- ブロアファンモーターリレーを取り付ける。
- キースイッチをONにし、ブロアファンモーターリレーの作動音を確認する。
点検結果
OK>>
下記項目を点検し、不具合箇所を修理又は交換する。ヒューズが溶断していた場合は、溶断の原因部位を修復後、ヒューズを交換する。
- 15Aヒューズ （#15、#17）
- 15Aヒューズ （#15、#17）〜ブロアファンモーター間ハーネス及びコネクター参考：ヒューズ位置は、「PG電源·アース·回路構成部品」の端子配列 を参照。
- ブロアファンモーターリレー〜ボディーアース間ハーネス及びコネクター
NG>>ブロアファンモーターリレーを交換する。
