Электрооборудование
Система освещения
Схема подключения - auto/l - система автоматического освещения
Схема подключения - auto/l - система автоматического освещения
配線図 - AUTO/L -
📄

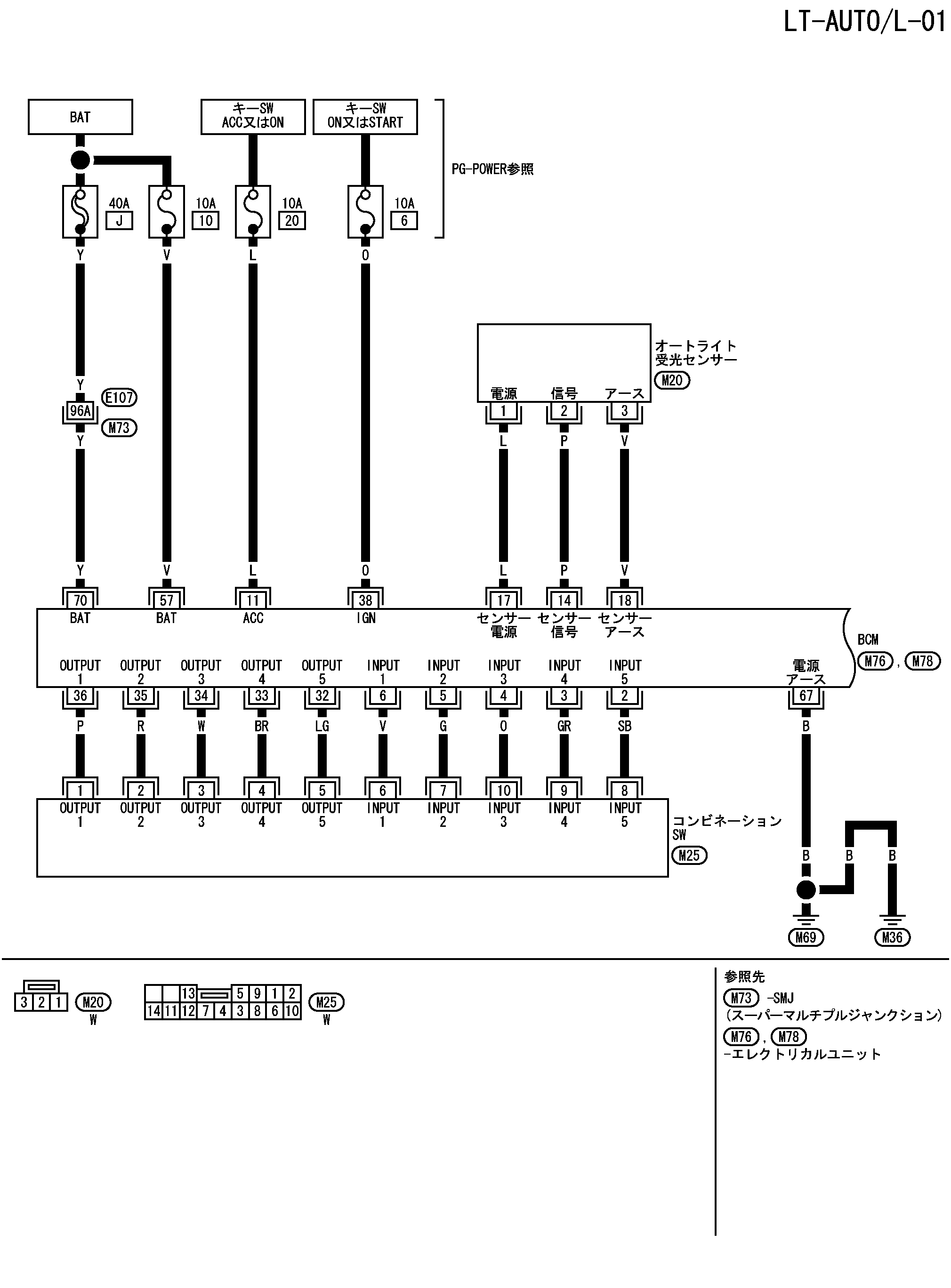

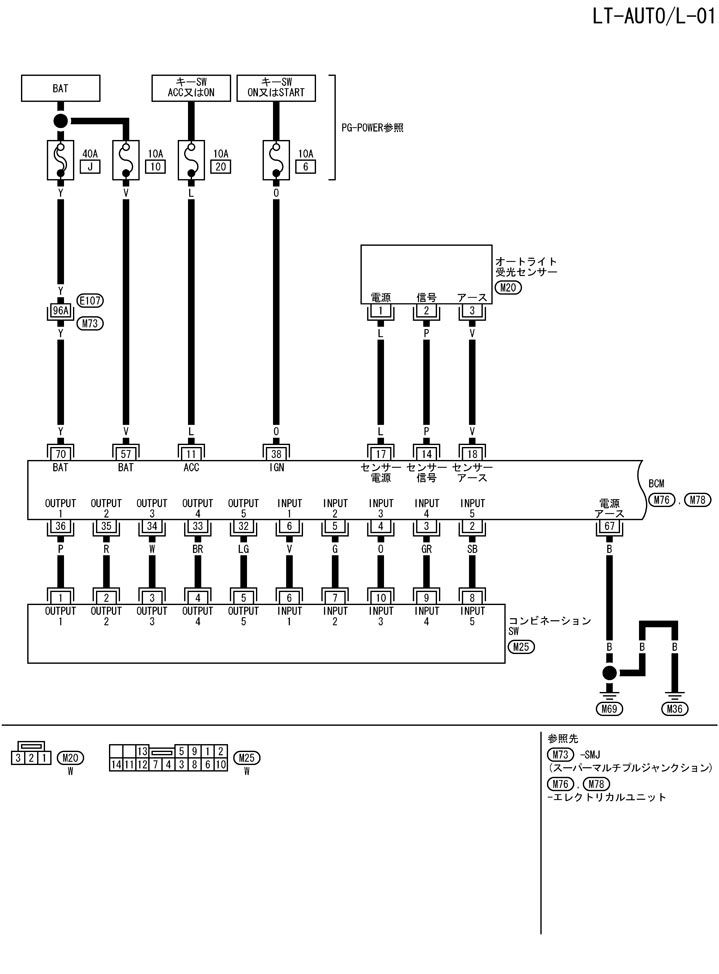

Открыть схему TKWB4360J.PDF
📄

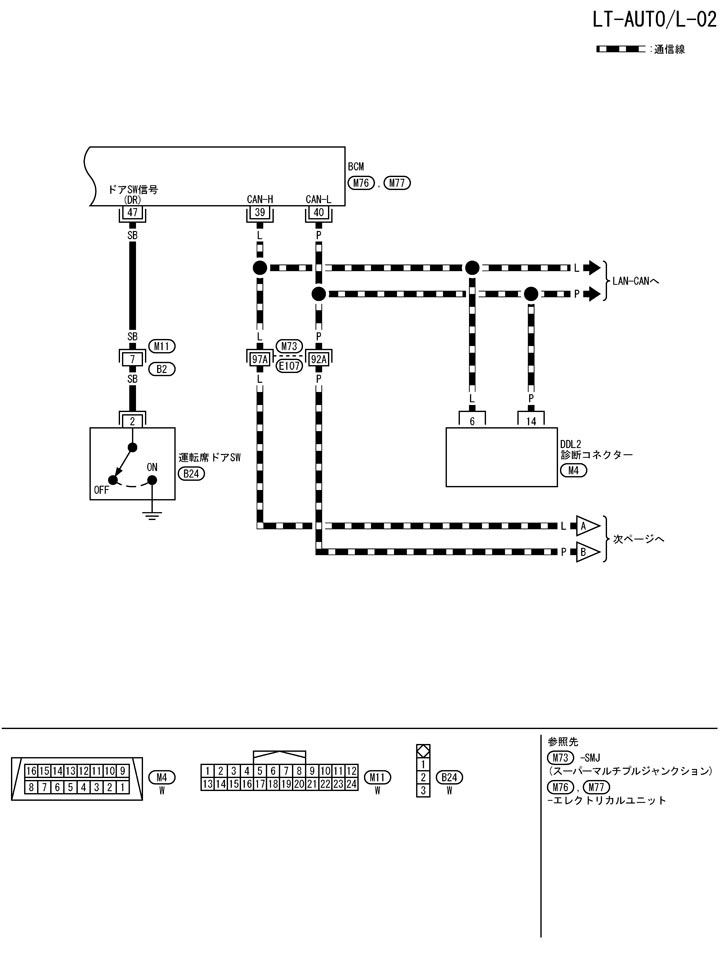

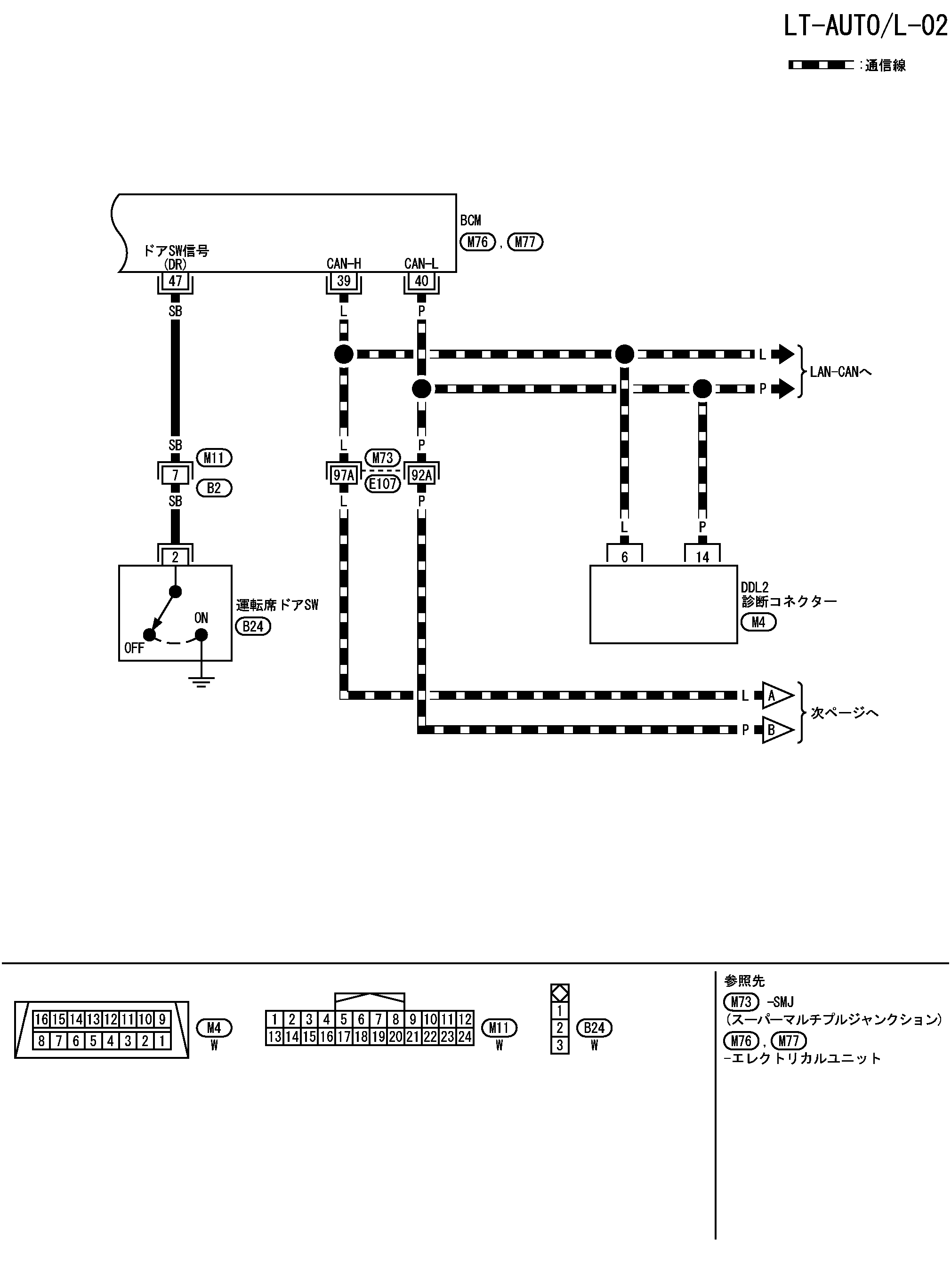

Открыть схему TKWB4958J.PDF
📄

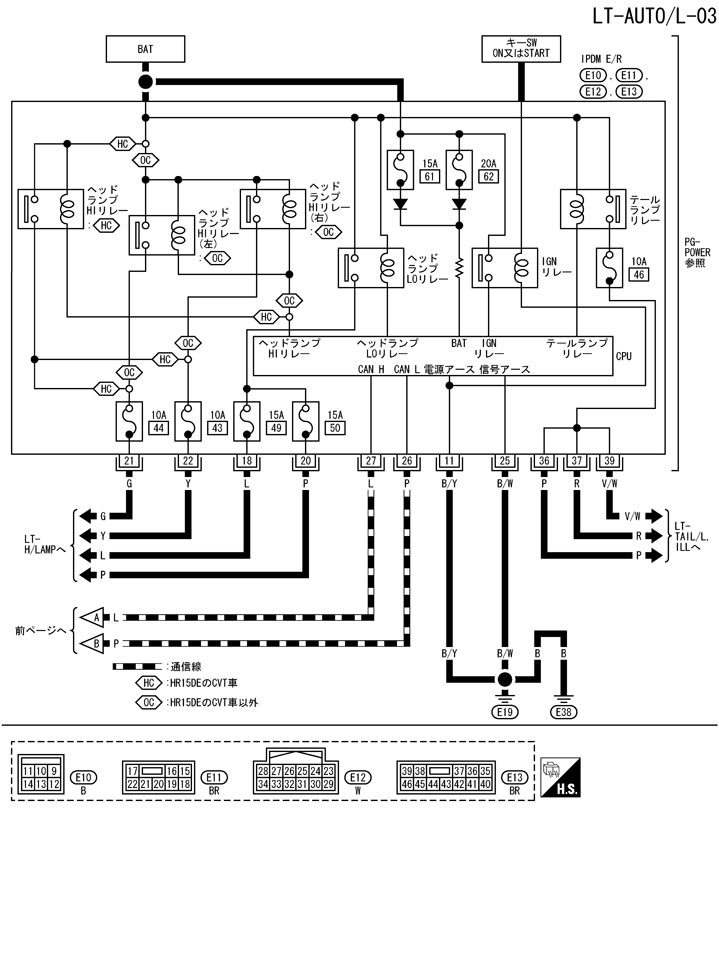

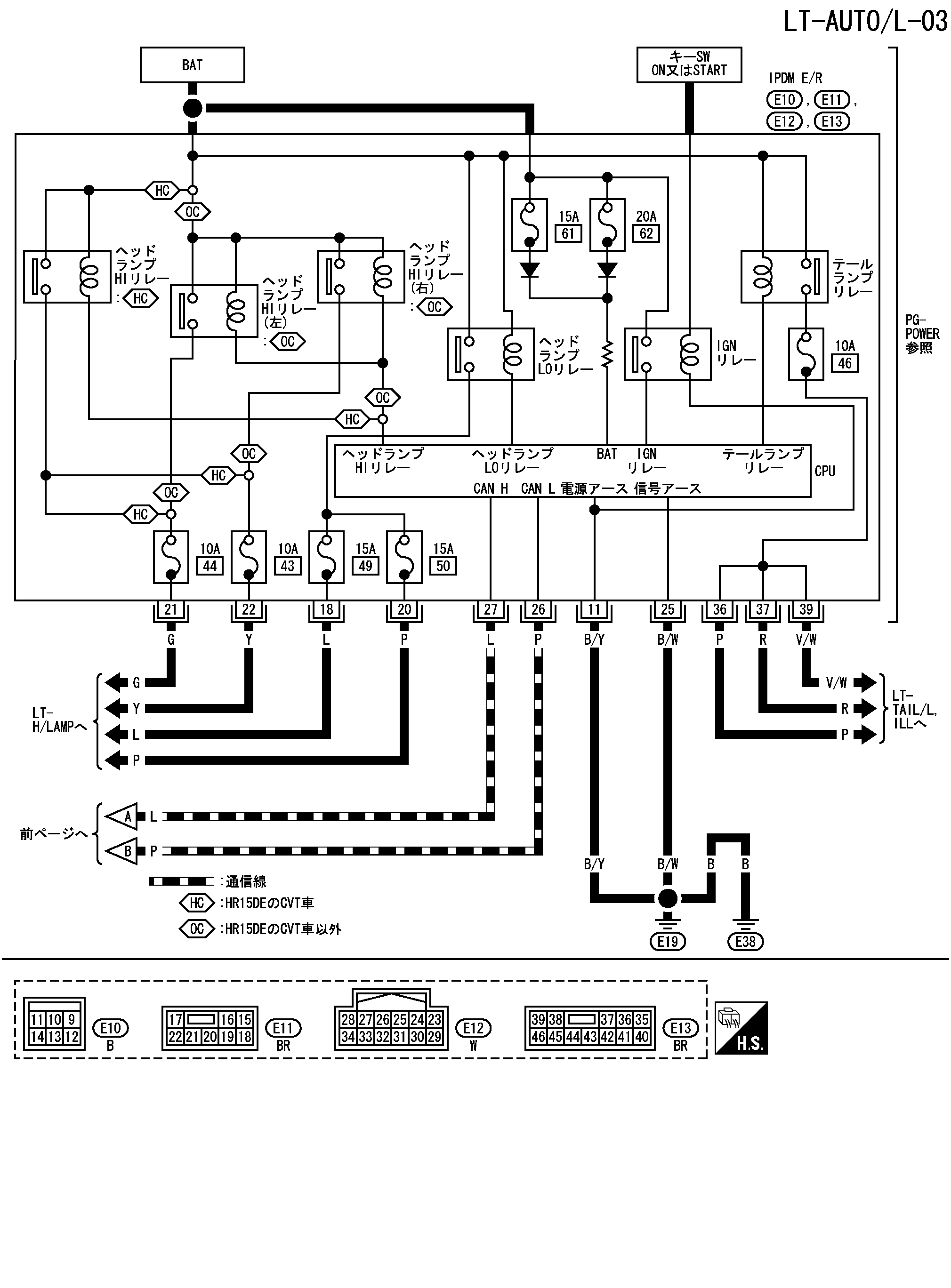

Открыть схему TKWB4362J.PDF
