Опорное значение входного/выходного сигнала BCM
■ 注意 ■
- コンビネーションスイッチ系統端子の負荷作動時の入出力値（波形）は、他の制御負荷の影響により変動するため、他の負荷を全てOFF状態にして測定すること。
- ワイパーボリュームの波形、及び電圧測定時以外は、ワイパーボリュームを4位置にすること。ワイパーボリュームの位置は、CONSULT‐IIIにて確認できる。 を参照。
|
端子番号 |
信号名称 |
測定条件 |
基準値（V） |
||
|
キースイッチ |
操作、又は条件 |
||||
|
4 |
コンビネーションSW INPUT3 |
ON |
ライト、ターン、 ワイパースイッチの状態 （ワイパーボリューム4位置） |
OFF |
約0 |
|
ライトスイッチAUTO |
参考波形 参考値 約1.0 |
||||
|
11 |
ACC電源 |
ACC |
— |
電源電圧 |
|
|
14 |
オートライト 受光センサー信号 |
ON |
オートライト受光センサーに光を当てたとき参考 |
3.1以上 （参考値） |
|
|
オートライト受光センサーに光を当てないとき |
0.6以下 （参考値） |
||||
|
17 |
オートライト 受光センサー電源 |
ON |
— |
約5 |
|
|
18 |
オートライト 受光センサーアース |
ON |
— |
約0 |
|
|
33 |
コンビネーションSW OUTPUT4 |
ON |
ライト、ターン、 ワイパースイッチの状態 （ワイパーボリューム4位置） |
OFF |
参考波形 参考値 約7.5 |
|
ライトスイッチAUTO |
参考波形 参考値 約1.2 |
||||
|
38 |
IGN電源 |
ON |
— |
電源電圧 |
|
|
39 |
CAN‐H |
— |
— |
— |
|
|
40 |
CAN‐L |
— |
— |
— |
|
|
47 |
運転席ドアSW信号 |
OFF |
運転席ドアスイッチ |
ON（開） |
約0 |
|
OFF（閉） |

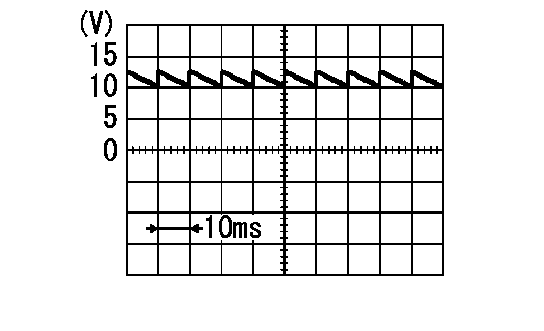

参考波形 参考値 約11.0 |
||||
|
57 |
BAT電源 |
OFF |
— |
電源電圧 |
|
|
67 |
アース |
— |
— |
約0 |
|
|
70 |
BAT電源 |
OFF |
— |
電源電圧 |
|
