Опорное значение входного/выходного сигнала датчика высоты
|
端子番号 |
信号名称 |
測定条件 |
基準値（V） |
|||
|
キースイッチ |
操作、又は状態 |
|||||
|
1 |
アース |
ON |
— |
約0 |
||
|
2 |
IGN電源 |
ON |
— |
電源電圧 |
||
|
4 |

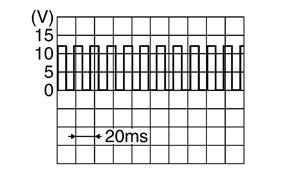

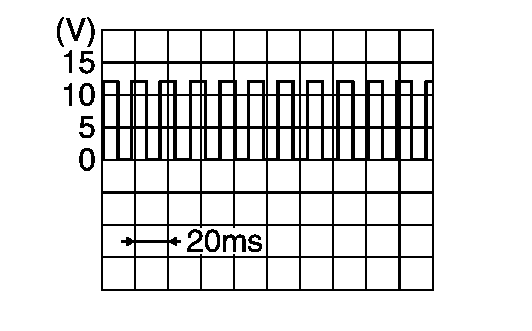

車速信号 （8パルス） |
ON |
車速約40 km/h時 |
|
||
|
5 |
Ｋ LINE |
— |
— |
— |
||
|
6 |
ヘッドランプ信号（LO） |
ON |
ライトスイッチ |
2段 |
電源電圧 |
|
|
2段以外 |
約2以下注意1 |
|||||
|
7 |
レベライザー駆動信号 |
ON |
ライトスイッチ2段、 車速0 km/h時の センサーレバー角度注意2 |
2WD |
約45度 （空車状態） |
約2.5 |
|
約15度 （レベリング作動下端） |
約10.3 |
|||||
|
4WD |
約35度 （空車状態） |
約2.5 |
||||
|
約 11.6度 （レベリング作動下端） |
約7.5 |
|||||
■ 注意 ■
- ヘッドランプ信号（LO）には、ハイトセンサーが自己診断用の電圧を出力する。
- センサーレバー角度の詳細はセンサーレバー角度検出範囲を参照。
