Опорное значение входного/выходного сигнала BCM


■ 注意 ■
  • コンビネーションスイッチ系統端子の負荷作動時の入出力値(波形)は、他の制御負荷の影響により変動するため、他の負荷を全てOFF状態にして測定すること。
  • ワイパーボリュームの波形、及び電圧測定時以外は、ワイパーボリュームを4位置にすること。ワイパーボリュームの位置は、CONSULT‐IIIにて確認できる。CONSULT-IIIの機能(BCM - コンビスイッチ) を参照。


端子
番号
信号名称
測定条件
基準値(V)
キースイッチ
操作、又は状態
2
コンビネーションSW INPUT 5
ON
ライト、ターン、
ワイパースイッチの状態
(ワイパーボリューム4位置)
OFF
約0
ターンシグナルスイッチ右
参考波形

参考値 約1.0
3
コンビネーションSW INPUT 4
ON
ライト、ターン、
ワイパースイッチの状態
(ワイパーボリューム4位置)
OFF
約0
ターンシグナルスイッチ左
参考波形

参考値 約1.0
11
ACC電源
ACC

電源電圧
29
ハザードSW
OFF
ハザードスイッチ
ON
約0
OFF
電源電圧
36
コンビネーションSW OUTPUT 1
ON
ライト、ターン、
ワイパースイッチの状態(ワイパーボリューム4位置)
OFF
参考波形

参考値 約7.5

下記いずれかの状態
  • ターンシグナルスイッチ右
  • ターンシグナルスイッチ左
参考波形

参考値 約1.2
38
IGN電源
ON

電源電圧
39
CAN‐H



40
CAN‐L



57
BAT電源
OFF

電源電圧

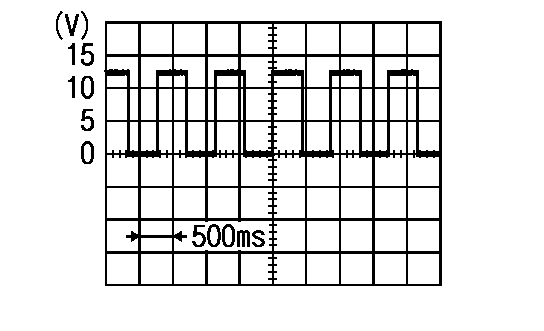

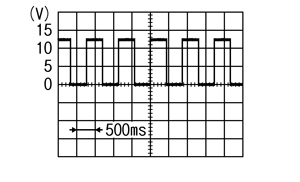

60
ターンシグナル出力(左)
ON
コンビネーションスイッチ
ターンシグナルスイッチ左
参考波形

参考値 約6.3
61
ターンシグナル出力(右)
ターンシグナルスイッチ右
参考波形

参考値 約6.3
67
アース


約0
70
BAT電源
OFF

電源電圧
