Обзор системы

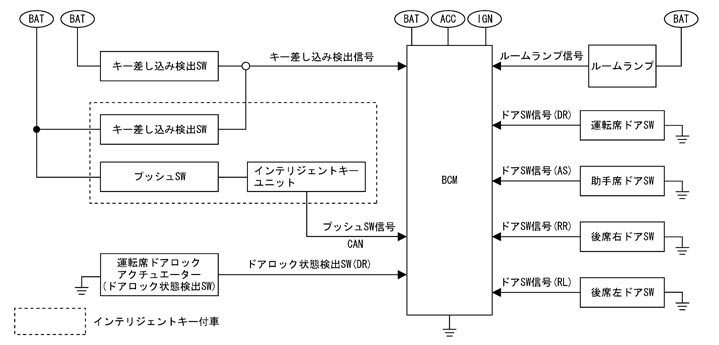

システム図
BCMキー連動室内照明システム制御を行う。
- ルームランプタイマールームランプスイッチがDOOR位置のとき、各ドアSW信号、キー差し込み検出SW信号、プッシュSW信号（インテリジェントキー付車）、ドアロック状態検出SW（DR）信号*によりルームランプの点消灯を最大30秒間（工場出荷時は15秒間）*タイマー作動させる。また、点消灯時に最大5秒間（工場出荷時は、点灯時1秒間、消灯時3秒間）*の増減光を行う。
- ルームランプバッテリーセーバールームランプスイッチがDOOR位置で、半ドアなどでルームランプが点灯したまま車両が放置された際に、ルームランプ点灯によるバッテリーあがりを防止するため、BCMが30分、又は60分後*にルームランプを消灯させる。*:CONSULT‐IIIにより設定を変更できる。詳細はCONSULT-IIIの機能（BCM - バッテリセイバ）を参照。

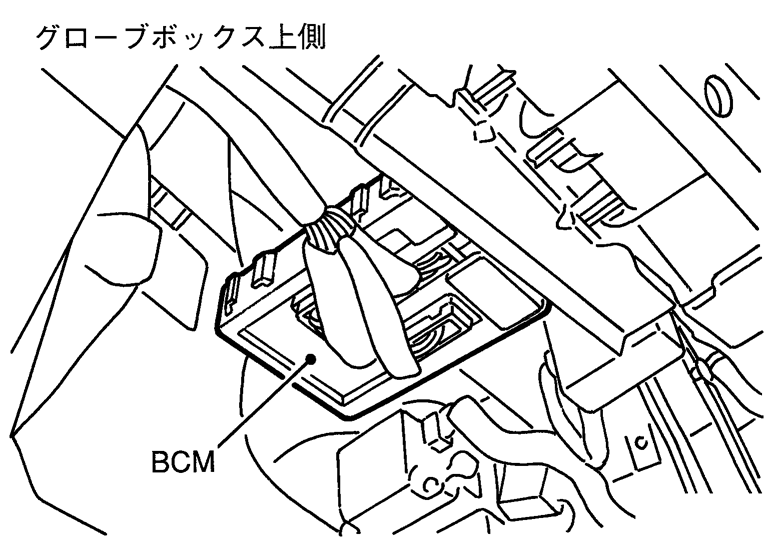

構成部品取付位置
