Обзор системы
システム図
BCM- コンビネーションスイッチ（ライトスイッチ）の状態を読み取り、ヘッドランプリクエスト信号（LO）、及びヘッドランプリクエスト信号（HI）のON/OFFを制御し、CAN通信でIPDM E/Rに送信する。
- ヘッドランプリクエスト信号（HI）をCAN通信でコンビネーションメーターに送信する。
- ヘッドランプバッテリーセーバーの制御を行う。（CONSULT‐IIIで設定を変更できる。詳細は、CONSULT-IIIの機能（BCM - ヘッドランプ）を参照。）
IPDM E/RBCMから受信する、ヘッドランプリクエスト信号（LO）、及びヘッドランプリクエスト信号（HI）に応じて、ヘッドランプLOリレー、及びヘッドランプHIリレーのON/OFFを制御し、ヘッドランプ（LO）、及びヘッドランプ（HI）を点灯／消灯させる。
コンビネーションメーター BCMから受信する、ヘッドランプリクエスト信号（HI）に応じて、ハイビーム表示灯を点灯／消灯させる。

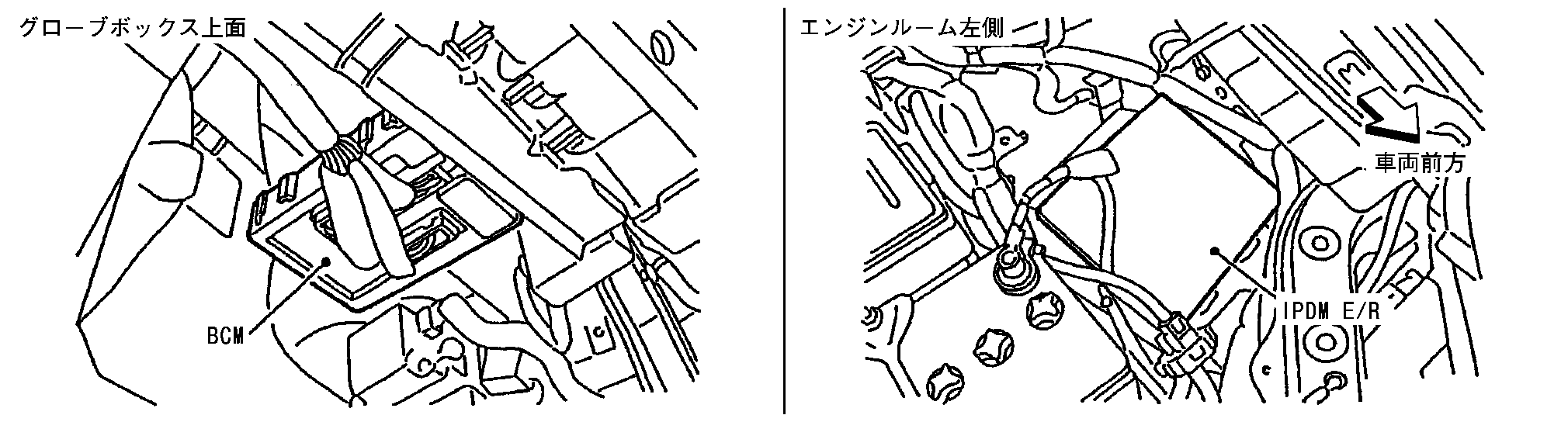

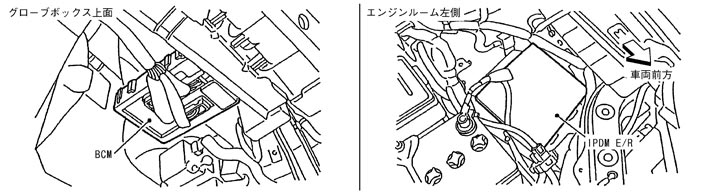

構成部品取付位置
