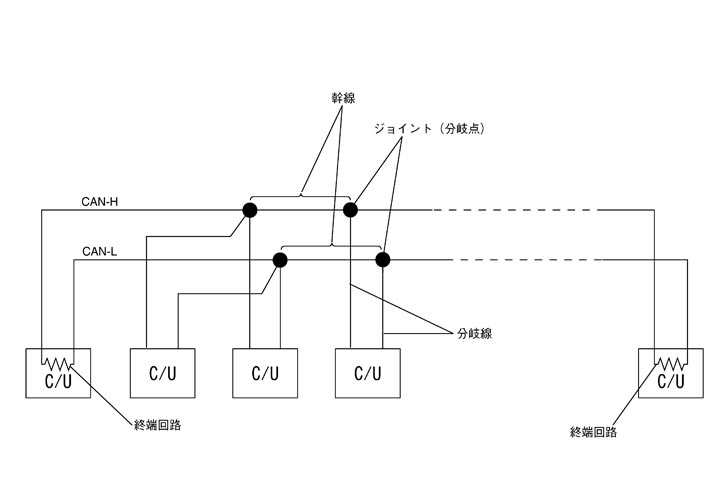

Схема системы
各コントロールユニットは、CAN通信信号を送信するときに両端にある終端回路に電流を流す。CAN通信システムは、この終端回路による電圧降下によりCAN‐HとCAN‐Lに電位差を発生させCAN通信信号を送受信する。
| 構成部品 | 概要 |
| 幹線 | ジョイント（分岐点）間のCAN通信線 |
| 分岐線 | ジョイント（分岐点）〜ユニット間のCAN通信線 |
| ジョイント（分岐点） | 幹線と分岐線が結線する部分 |
| 終端回路 | CAN通信制御回路を参照 |
Схема системы может система связи
各コントロールユニットは、CAN通信信号を送信するときに両端にある終端回路に電流を流す。CAN通信システムは、この終端回路による電圧降下によりCAN‐HとCAN‐Lに電位差を発生させCAN通信信号を送受信する。
