Электрооборудование
Питание, заземление, электрические компоненты

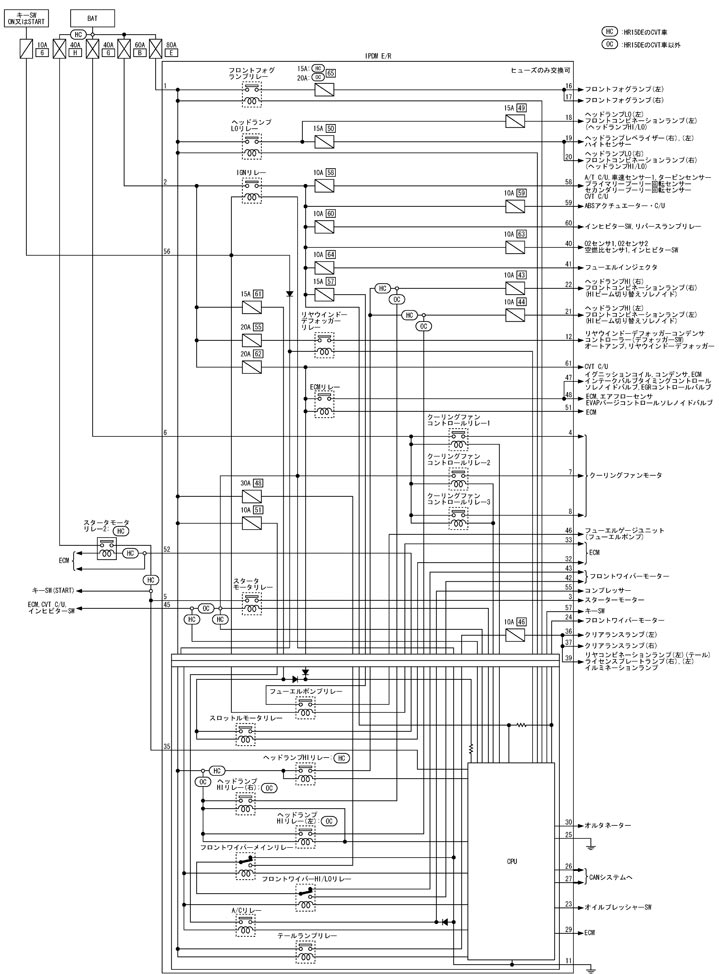

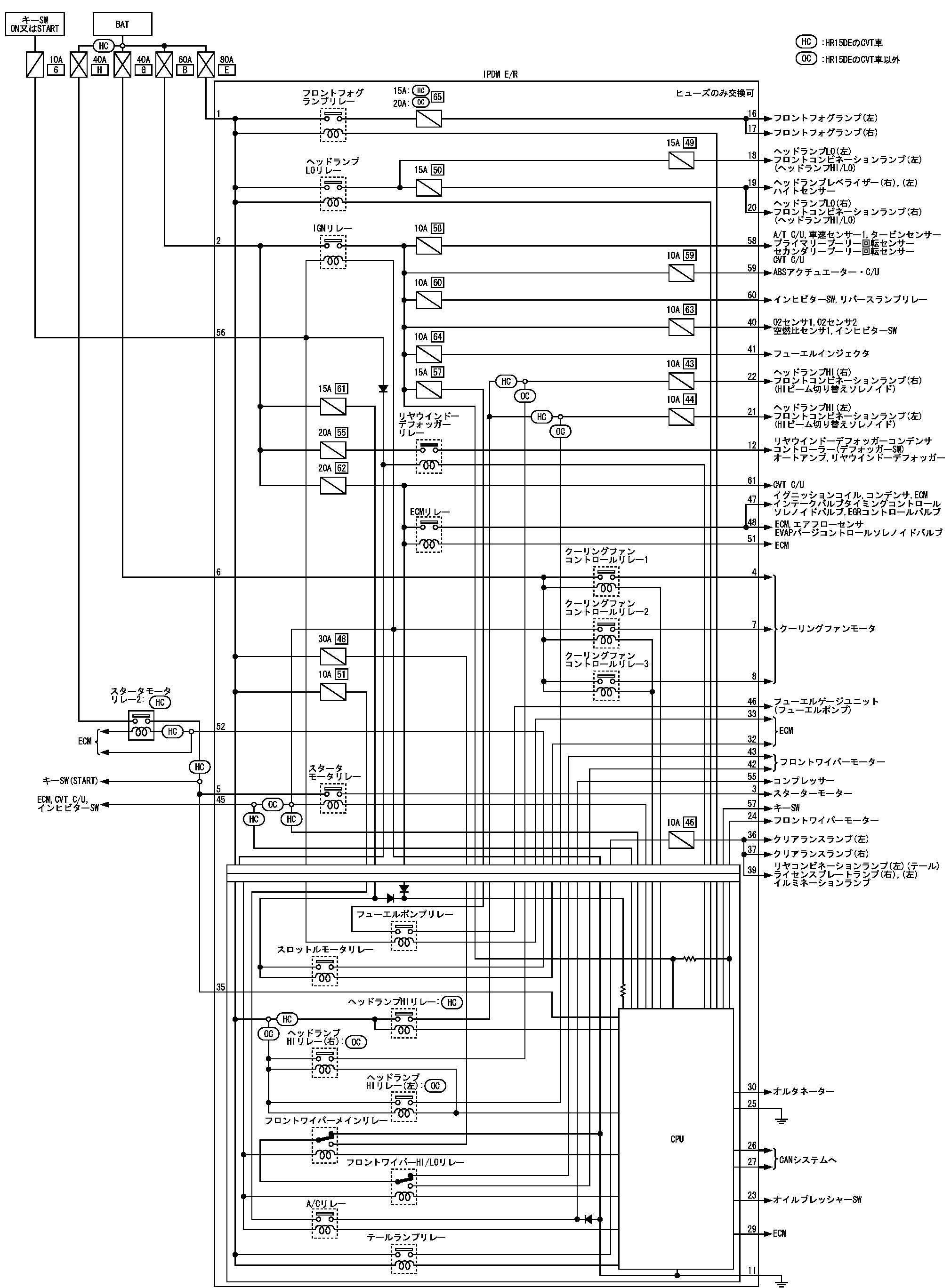

Принципиальная схема ipdm e/r (интеллектуальный модуль распределения питания, машинное отделение)
Принципиальная схема ipdm e/r (интеллектуальный модуль распределения питания, машинное отделение)
принципиальная схема
📄
Открыть схему TKWB4981J.PDF
■ 注意 ■
接続部品の詳細は各制御システムを参照
