概要オートアクティブテストは、IPDM E/Rが下記のシステムに駆動信号を送ることで、作動点検を行えるようにするものである。
- リヤウインドーデフォッガー
- フロントワイパー（LO、HI）
- クリアランスランプ、テールランプ、ライセンスプレートランプ、フロントフォグランプ参考
- ヘッドランプ（LO、HI）
- A/Cコンプレッサー（マグネットクラッチ）
- クーリングファン
- 油圧警告灯
参考：
フロントフォグランプについては、ディーラーオプション装着車のみ 操作要領- 1.フードを閉じ、ワイパーアームを起こす。（ワイパー作動による、ガラスの傷つき防止）
参考：
フードを開けてオートアクティブテストを行う場合は、フロントガラスに水をかけておく。- 2.キースイッチをOFFにする。
- 3.キースイッチをONにし、20秒以内に運転席ドアスイッチを10回押し、キースイッチをOFFにする。
■ 注意 ■
助手席のドアは閉じておくこと。- 4.10秒以内にキースイッチをONにする。
- 5.オートアクティブテストが起動すると、油圧警告灯が点滅を開始する。
- 6.下記の一連の作動を3回繰り返すと、オートアクティブテストを終了する。
参考：
オートアクティブテストを途中で終了するときは、キースイッチをOFFにする。■ 注意 ■

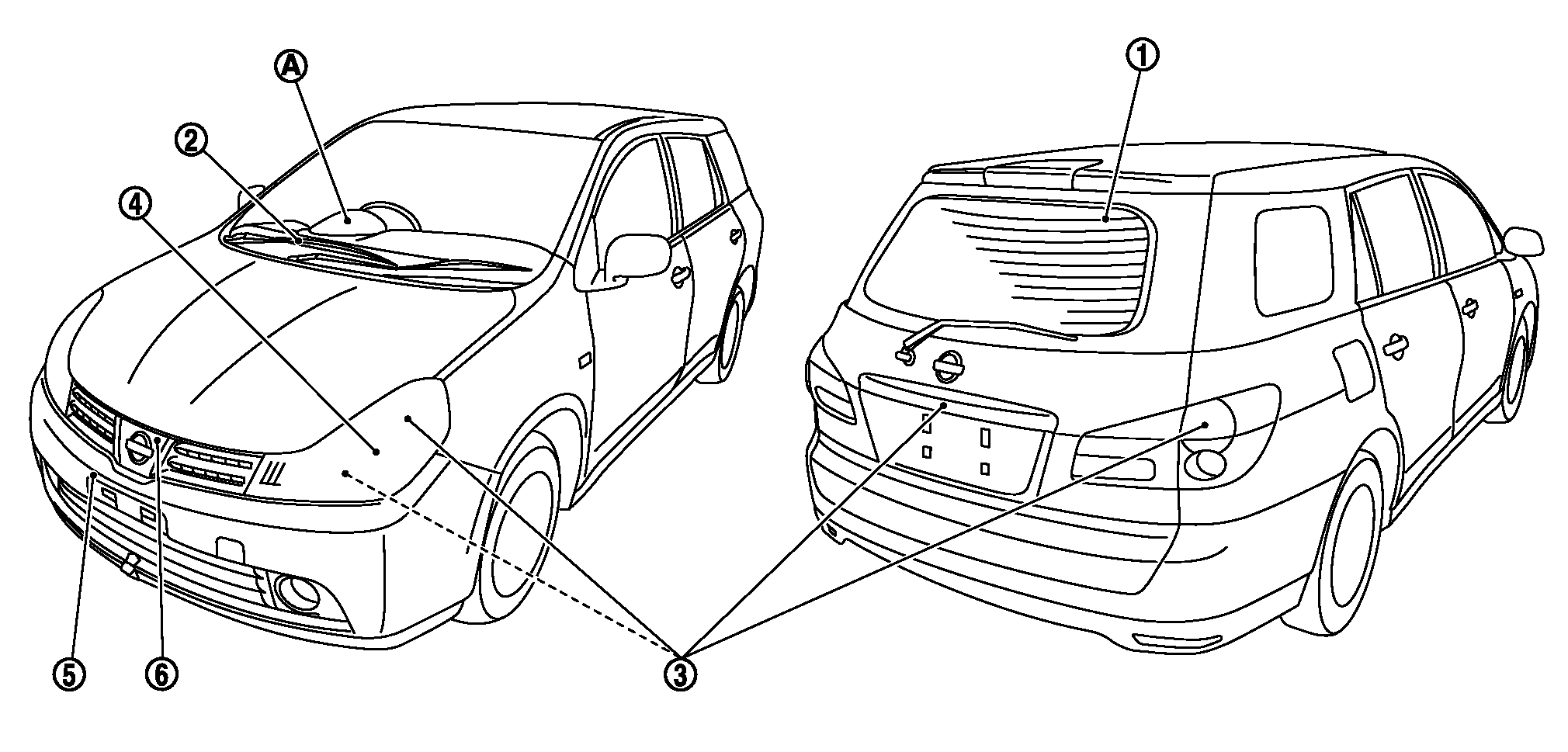

オートアクティブテストが起動できない場合は、運転席ドアスイッチ系統の点検を行うこと。 オートアクティブテストによる点検オートアクティブテストが起動すると、図の1〜6の動作を3回繰り返す。
参考：
点線はハロゲンヘッドランプ車のクリアランスランプを示す。| 作動順序 | 名称 | 作動時間·回数 |
| 1 | リヤウインドーデフォッガー | 10秒 |
| 2 | フロントワイパー | LO 5秒→ HI 5秒 |
| 3 | テールランプ、ライセンスプレートランプ、 クリアランスランプ | 10秒 |
| 4 | ヘッドランプ | LO 20秒、及び HI OFF 2秒⇔ON 2秒（5回） |
| 5 | A/Cコンプレッサー（マグネットクラッチ） | ON 1秒⇔ OFF 1秒（5回） |
| 6 | クーリングファン | LO 5秒→ HI 5秒 |
| A | 油圧警告灯 | オートアクティブテストが作動している間点滅している |
オートアクティブテストの考え方

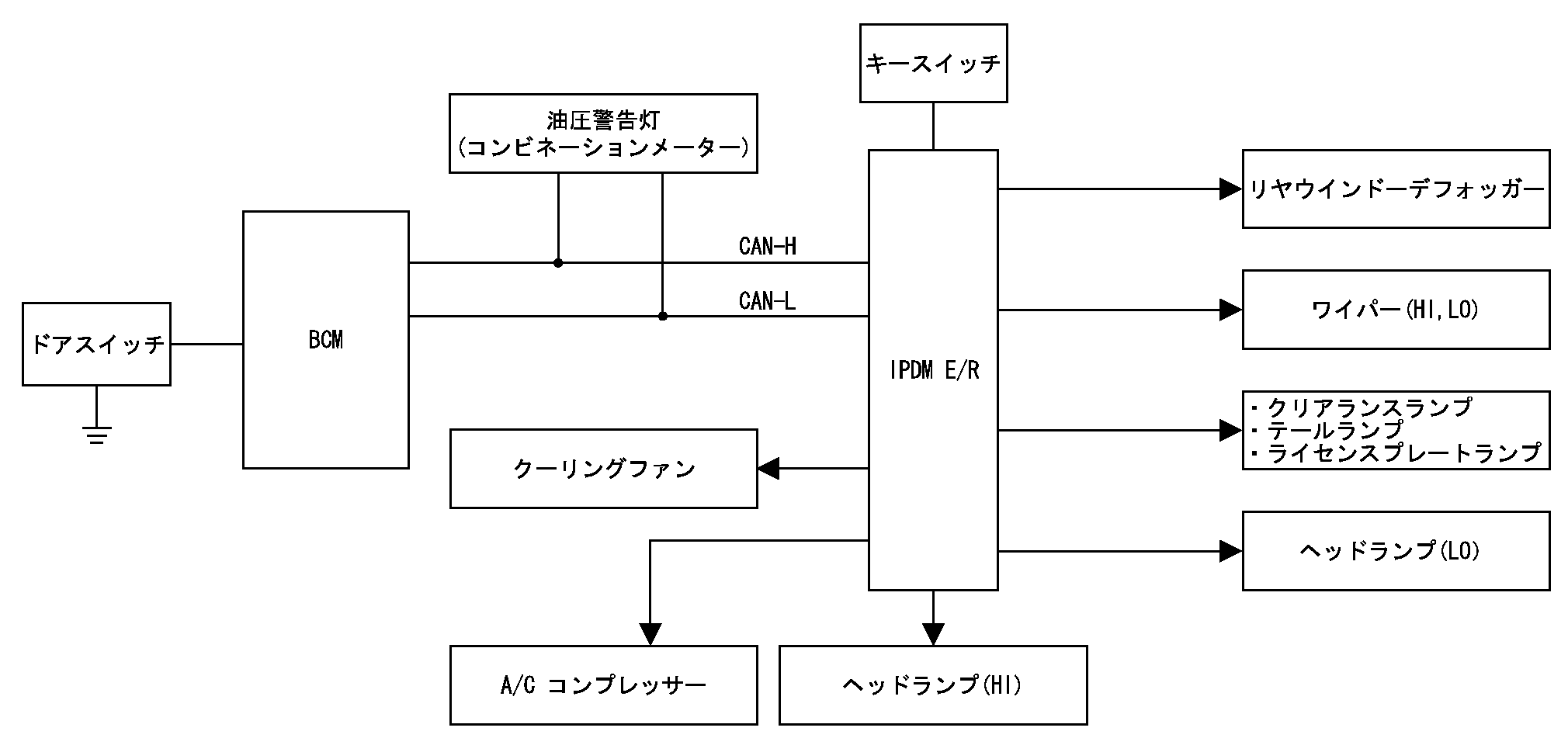

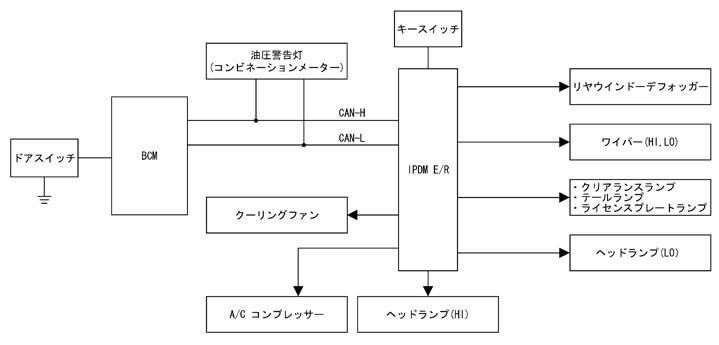

- IPDM E/Rは、BCMとのCAN通信によるドアスイッチ信号でオートアクティブテストを起動する。従って、オートアクティブテストが起動できた場合、IPDM E/R〜BCM間のCAN通信は正常である。
- IPDM E/Rが制御しているいずれかのシステムが作動しなくなった場合、オートアクティブテストを使うことで不具合箇所の推定が容易になる。
オートアクティブテストによる診断早見表|
現象 |
点検内容 |
推定不具合箇所 |
|
|
リヤウインドーデフォッガーが作動しない |
オートアクティブテストを実施する。 リヤウインドーデフォッガーは作動するか。 |
OK |
BCMの信号入力系統 |
|
NG |
|
||
|
フロントワイパー、クリアランスランプ、テールランプ、ヘッドランプ（HI、LO）、のいずれかが作動しない |
オートアクティブテストを実施する。 該当システムは作動するか。 |
OK |
BCMの信号入力系統 |
|
NG |
|
||
|
A/Cコンプレッサーが作動しない |
オートアクティブテストを実施する。 マグネットクラッチは作動するか。 |
OK |
|
|
NG |
|
||
|
油圧警告灯が作動しない |
オートアクティブテストを実施する。 油圧警告灯は点滅するか。 |
OK |
|
|
NG |
|
||
|
クーリングファンが作動しない |
オートアクティブテストを実施する。 クーリングファンは作動するか。 |
OK |
|
|
NG |
|
||
