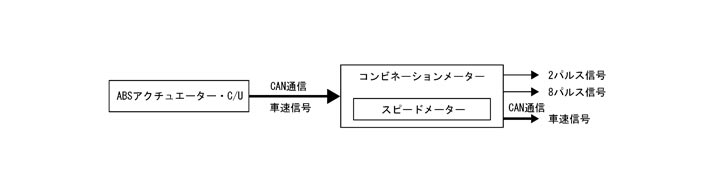

システム図
制御概要
コンビネーションメーターは、ABSアクチュエーター・C/Uから車速信号をCAN通信で受信し、スピードメーターに車速を表示する。
車速信号出力機能
- コンビネーションメーターは、ABSアクチュエーター・C/Uから受信した車速信号を他のC/UにCAN通信で送信する。 また、車速信号を矩形波信号（2パルス、8パルス）に変換し出力している。

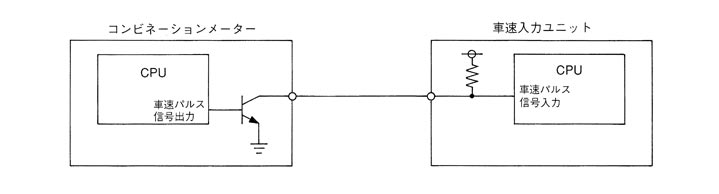

- コンビネーションメーターは、車速入力ユニットからの電圧を制御することで矩形波信号（車速パルス）を発生させている。
参考：
車両の仕様により、車速入力ユニットの出力電圧は異なる場合がある。
