制御概要- BCMは、IGN信号、及びコンビネーションメーターからCAN通信で受信したシートベルトバックルSW信号、車速信号によりシートベルトリマインダー警報を判定し、ブザー出力信号をCAN通信で送信する。
- BCMは、ブザー出力信号の送信を開始してから約90秒経過しても警報解除条件が成立しないとき、ブザー出力信号の送信を停止する。
- コンビネーションメーターは、BCMからブザー出力信号を受信し、警報ブザーを鳴らす。

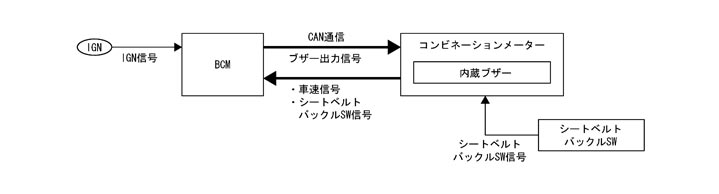

システム図
警報作動条件下記のすべての条件が成立したとき、約90秒間警報する。
- キーSW OFF→ON
- 運転席シートベルトバックルSW OFF
- 車速 約15 km/h以上
参考：
シートベルトリマインダー警報は、キーSWがOFFからONの後、1回のみ作動する。 警報解除条件下記のいずれかの条件により、警報を解除する。
- キーSW OFF
- 運転席シートベルトバックルSW ON
- 警報開始から約90秒経過後
