制御概要

BCMは、キーSW、キー差し込み検出SW、及び運転席ドアSW信号の入力でキー抜き忘れを判定し、ブザー出力信号をCAN通信で送信する。
コンビネーションメーターは、BCMからブザー出力信号を受信し、警報ブザーを鳴らす。

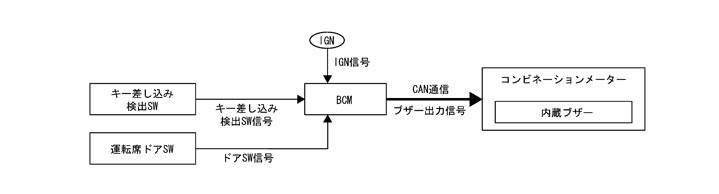

システム図

警報作動条件

下記のすべての条件が成立したとき、キー抜き忘れと判定する。

キー差し込み検出SW ON
キーSW ON以外
運転席ドア SW ON

警報解除条件

下記のいずれかの条件により、警報作動を解除する。

キー差し込み検出SW OFF
キーSW ON
運転席ドア SW OFF
