дисплей температуры воды

システム図

制御概要

コンビネーションメーターは、ECMから水温信号をCAN通信で受信し、低水温表示灯、及び高水温警告灯を点消灯させ、エンジン冷却水温の状態を表示する。

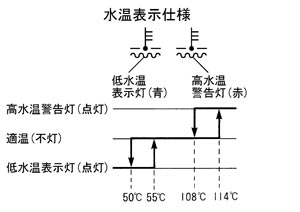

低水温表示灯／高水温警告灯の表示条件

低水温表示灯は、水温55°C以上になると消灯し、50°C以下になると点灯する。
高水温警告灯は、水温114°C以上になると点灯し、108°C以下になると消灯する。

水温信号出力機能

コンビネーションメーターは、ECMから受信した水温信号を矩形波信号に変換し、エアコンアンプに出力している。
