Камера С/У
|
端子番号 |
信号名称 |
信号の入出力 |
測定条件 |
基準値 |
|||
|
＋ |
− |
キーSW |
操作又は状態 |
||||
|
1 |
— |
シールド |
— |
— |
— |
— |
|
|
2 |
ボディーアース |

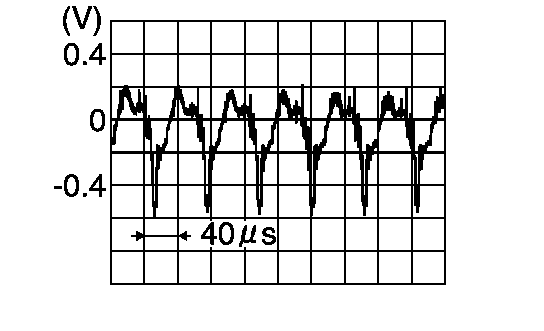

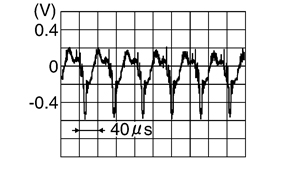

サイドブラインド カメラ映像信号 |
入力 |
ON |
カメラSW ON後3分間 |
|
|
|
3 |
ボディーアース |
サイドブラインド カメラアース |
— |
ON |
— |
約0 V |
|
|
4 |
ボディーアース |
サイドブラインド カメラON信号 |
出力 |
ON |
カメラSW ON後3分間 |
約6 V |
|
|
5 |
— |
シールド |
— |
— |
— |
— |
|
|
6 |
ボディーアース |
バックビューカメラ 映像信号 |
入力 |
ON |
リバース時 |
|
|
|
8 |
ボディーアース |
バックビューカメラON信号 |
出力 |
ON |
リバース時 |
約6 V |
|
|
9 |
ボディーアース |
サイドブラインド カメラ接続認識信号 |
入力 |
ON |
— |
約0 V |
|
|
11 |
ボディーアース |
シールド（カメラ映像信号） |
— |
ON |
— |
約 0 V |
|
|
12 |
11 |
カメラ映像信号 |
出力 |
ON |
カメラ映像時 |
|
|
|
14 |
ボディーアース |
バックビューカメラ 接続認識信号 |
出力 |
ON |
— |
約0 V |
|
|
19 |
— |
AV通信（L） |
入出力 |
— |
— |
— |
|
|
20 |
— |
AV通信（H） |
入出力 |
— |
— |
— |
|
|
22 |
ボディーアース |
リバース信号 |
入力 |
ON |
リバース時 |
約12 V |
|
|
リバース以外 |
約0 V |
||||||
|
23 |
ボディーアース |
舵角信号1 |
入力 |
ON |

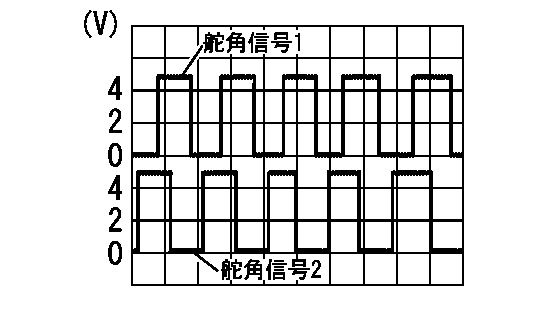

ステアリング右転舵時 |
|
|
|

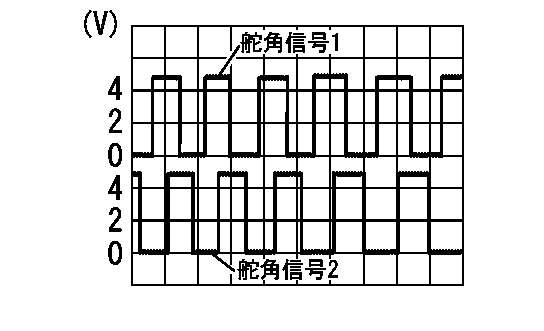

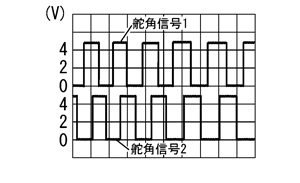

ステアリング左転舵時 |
|
||||||
|
24 |
ボディーアース |
舵角信号2 |
入力 |
ON |
ステアリング右転舵時 |
|
|
|
ステアリング左転舵時 |
|
||||||
|
25 |
ボディーアース |
舵角信号3 |
入力 |
ON |

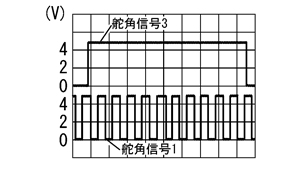

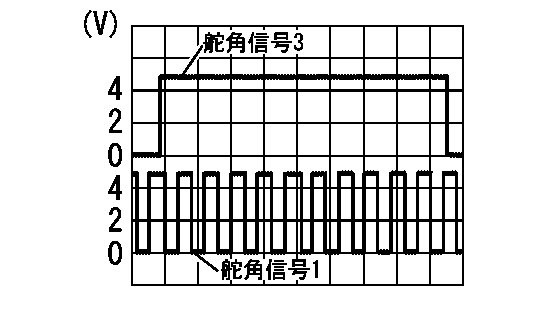

ステアリング中立位置付近で操舵時 |
|
|
|
26 |
ボディーアース |
車速信号（8パルス） |
入力 |
ON |
車速約40 km/h時 |
参考：
車両仕様により最大電圧は異なる
|
|
|
28 |
27 |
補助照明電源 |
出力 |
ON |
カメラSW ON後3分間 |
約5.5 V |
|
|
30 |
ボディーアース |
ACC電源 |
入力 |
ACC |
— |
電源電圧 |
|
|
31 |
ボディーアース |
アース |
— |
ON |
— |
約0 V |
|
|
32 |
ボディーアース |
BAT電源 |
入力 |
OFF |
— |
電源電圧 |
|
