функция ETC
ETC（Electronic Toll Collection System）は、財団法人道路システム高度化推進機構の登録商標である。
- ETCは、現在有料道路の料金所で行われている現金、回数券、カード等の手渡しによる収受に代わる新しい料金支払いシステムである。料金所に設置した道路側アンテナと、車両に搭載したETCユニットとの間を、無線通信方式で料金情報の授受を行うことにより、ノンストップ、キャッシュレスで料金所を通過できるようになる。
- ETCを利用するには、料金支払いに必要な情報を記録したETCカードを取得しなければならない。ETCカードはクレジット会社等からETC用のICカード（ETCカード）を発行してもらうことになる。

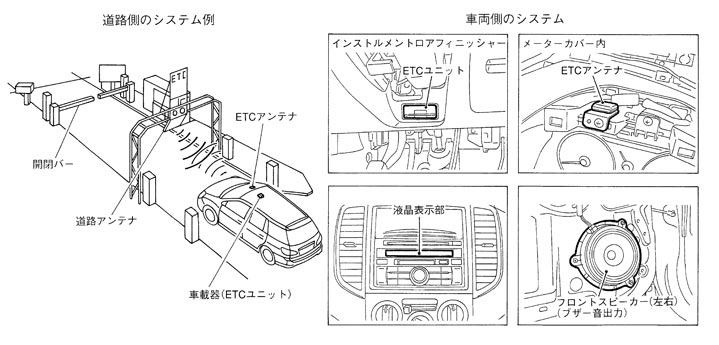

システム構成- オーディオユニットとの通信により、ETCの作動状態をブザー音で案内し、オーディオユニットの液晶表示部に料金表示、利用履歴表示を行うことができる。
動作概要- ETCの状態をオーディオユニットの液晶表示部に表示したり、ブザー音で案内する。
- 道路側のシステムによって下記の内容例が案内されない場合がある。■ 注意 ■
- ETCカードを挿入した状態でETCによる料金支払いを行えなかった場合は、料金所出口、または均一料金所の係員にETCカードを提出し、カード内の情報の訂正処理を行う。この処理を行わないとそのカードでETC車線の通過が正常に行えなくなる。
- 料金所内でエラーコード（“No.02”等の番号）が表示された場合、料金所係員にエラーコードを連絡し、指示に従って通過する。
コメント内容| 動作 タイミング | ETCの状態 | カードの状態 | オーディオ表示部 | ||||
| あり | なし | アイコン | コメント内容 | 表示時間 | |||
| キーSW OFF→ON | 起動診断正常 | — | ○ | ETCカードナシ | 12秒間 | ||
| 起動診断異常 | オーディオユニット～ETCユニット間接続異常 | — | ○ （点滅） | ETCユニットエラー | スイッチ操作まで | ||
| ETCユニット異常 | — | ○ （点滅） | ETCユニットエラー | ||||
| ETCカードNG |
| ○ | ○ （点滅） | ETCカードエラー | カードを抜く、またはスイッチ操作まで | ||
| 予告アンテナ注 | 通信結果通知 | 正常 | ○ | — | — | ||
| 異常 | ○ | イッパンゲートヘ | 6秒間、またはスイッチ操作まで | ||||
| ○ | ETCカードナシ | ||||||
| 料金所入口 | 正常 | ○ | ○ （点灯） | ETCツウコウOK | 12秒間、またはスイッチ操作まで | ||
| 異常 | ○ | ETC NGテイシ | |||||
| ○ | ETC NGテイシ | ||||||
| 料金所出口、及び均一料金所 | 正常 | ○ | ○ （点灯） | リョウキン ￥0000 | |||
| 異常 | ○ | ETC NGテイシ | |||||
| ○ | ETC NGテイシ | ||||||
| ETC未セットアップ状態 | カード（セットアップカード以外）挿入 | ○ | セットアップサレテイマセン | 6秒間 | |||
