Схема конфигурации

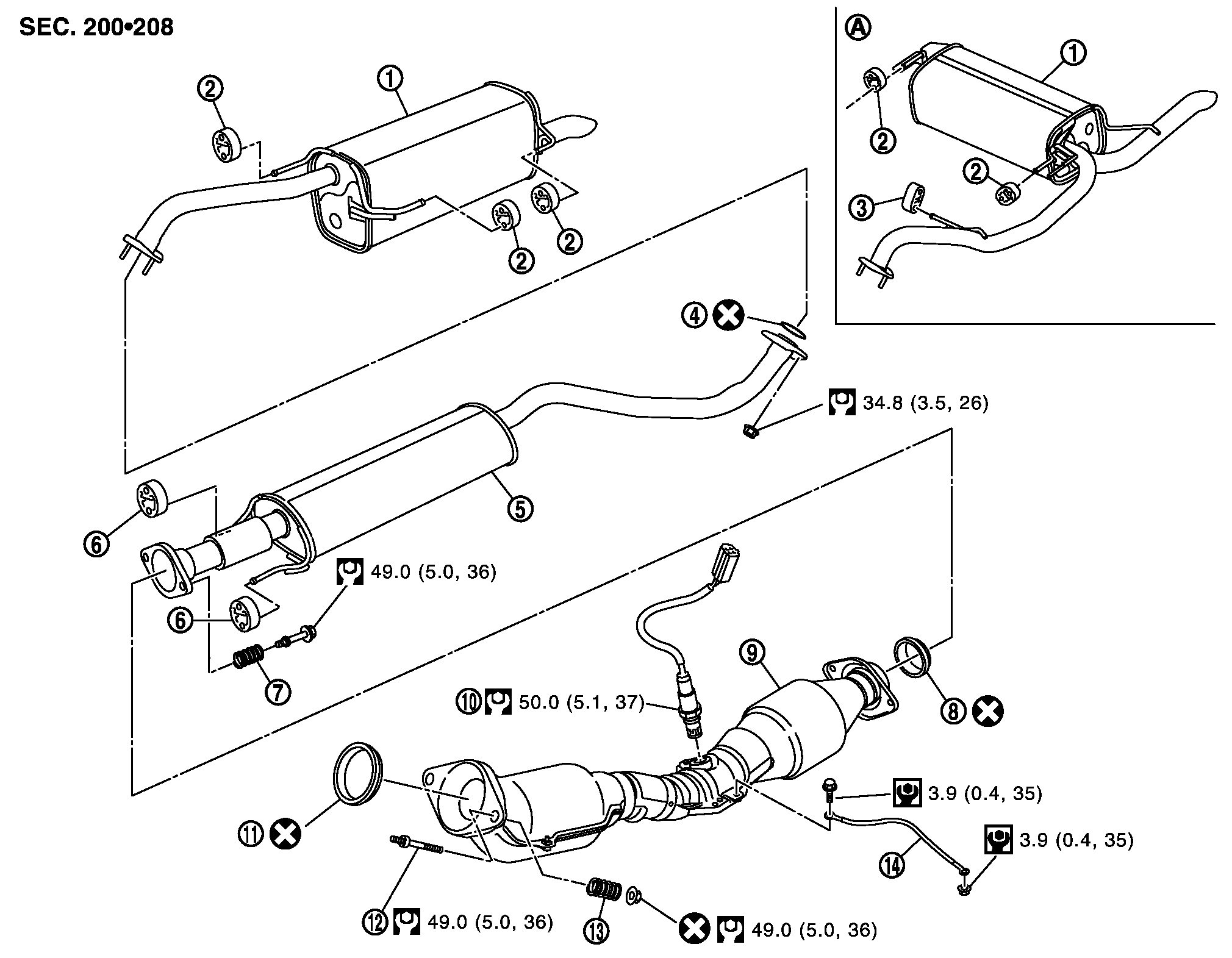

HR15DE
|
1. |
メインマフラー |
2. |
マウントラバー |
3. |
マウントラバー |
|
4. |
ガスケット |
5. |
センターマフラー |
6. |
マウントラバー |
|
7. |
スプリング |
8. |
シールベアリング |
9. |
エキゾーストフロントチューブ |
|
10. |
O2センサ2 |
11. |
シールベアリング |
12. |
スタッドボルト |
|
13. |
スプリング |
14. |
ボンディングワイヤ |
|
|
|
A. |
e·4WD |
|
|
|
|
- 構成図内のシンボルマークについては、GI編構成図の見方を参照する。

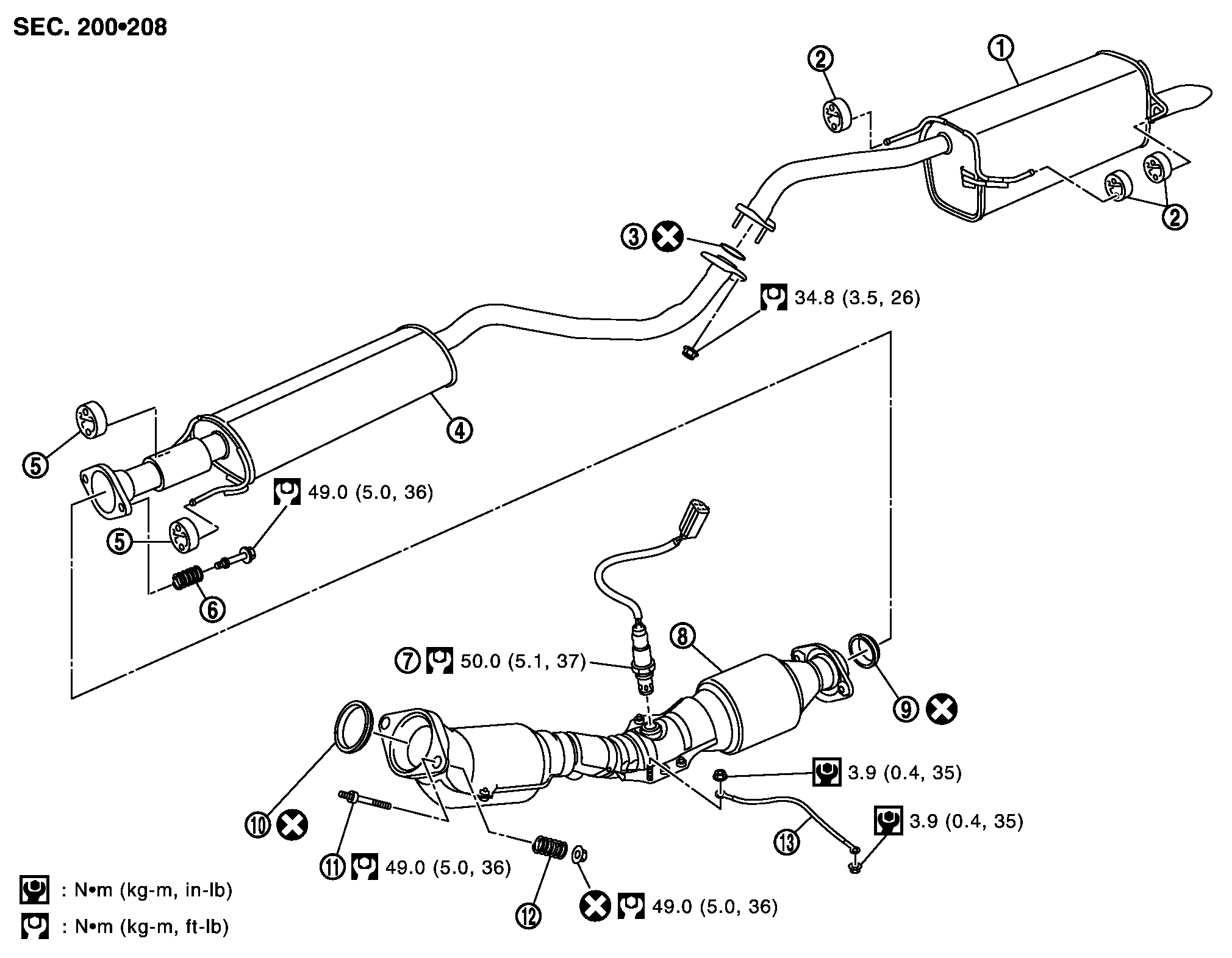

MR18DE
|
1. |
メインマフラー |
2. |
マウントラバー |
3. |
ガスケット |
|
4. |
センターマフラー |
5. |
マウントラバー |
6. |
スプリング |
|
7. |
O2センサ２ |
8. |
エキゾーストフロントチューブ |
9. |
シールベアリング |
|
10. |
シールベアリング |
11. |
スタッドボルト |
12. |
スプリング |
|
13. |
ボンディングワイヤ |
|
|
|
|
- 構成図内のシンボルマークついては、GI編構成図の見方を参照する。
