Снятие и установка Указатель уровня топлива, топливный фильтр, топливный насос в сборе

■ 警告 ■
燃料系の部品を交換するときは、次に注意して行うこと。
「注意：可燃物有り」の表示をすること。
換気の良い火気のない場所で行うこと。
消火器をそばに置いて作業すること。
抜き取った燃料は安全な場所に保管すること。

■ 注意 ■

水平な場所で作業を行うこと。

ホースやチューブを曲げたりねじったりしないこと。

燃圧除去

参考：

CONSULT‐IIIを使用しない場合は、以下の手順で燃圧を除去する。

(1)本項の手順5.から7.を参照してフューエルゲージ·フューエルフィルター·フューエルポンプASSYからハーネスコネクターを外す。

(2)エンジンを始動し、エンスト後、2、3回クランキングを行い燃料配管内の燃料を消費する。

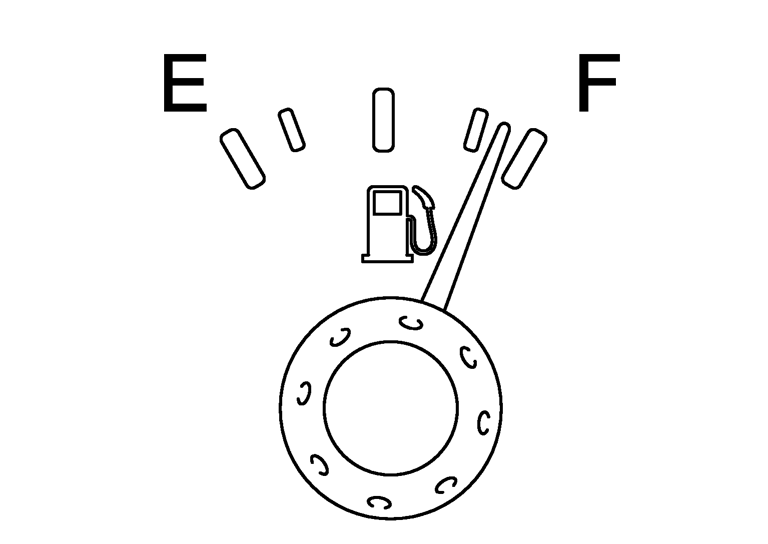

目安として満タンから7㍑程度抜き取ると図の位置以下となる。

参考：

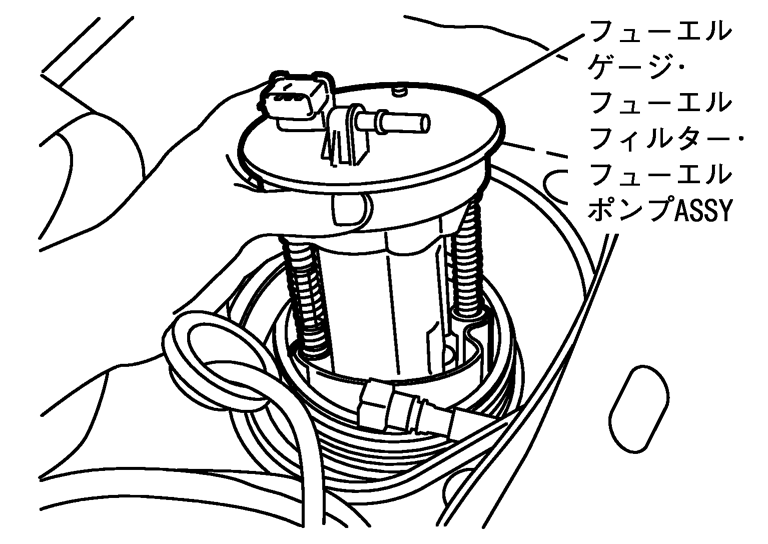

フューエルゲージ·フューエルフィルター·フューエルポンプASSYを外したとき、燃料がこぼれるのを防止するため。

3.フューエルフィラーリッドを開ける。

4.フィラーキャップを開放し、フューエルタンクの内圧を抜く。

リヤシート

(1)ドライバーでクリップ（3箇所）を時計方向に90°回して外す。

(2)インスペクションホールカバーからグロメットを外し、ハーネスに沿って移動する。

参考：

フューエルリターン経路はない。

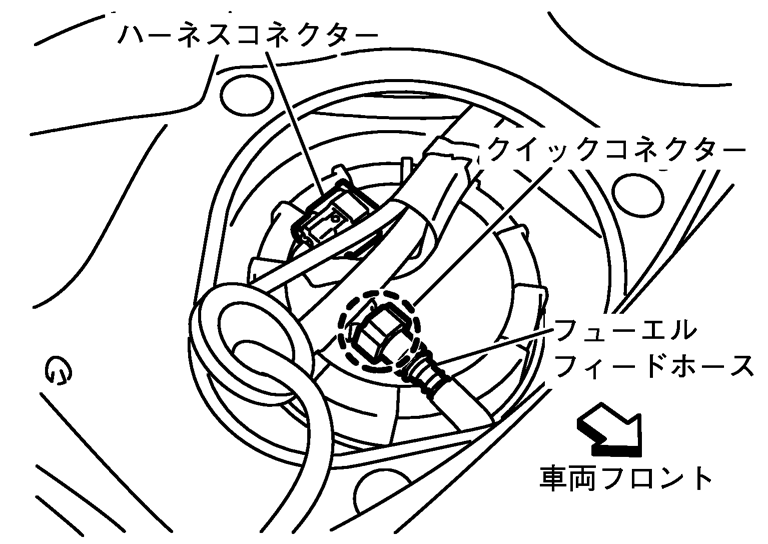

ハーネスコネクター、フューエルフィードホースの接続部をセンダーユニット部と称する。

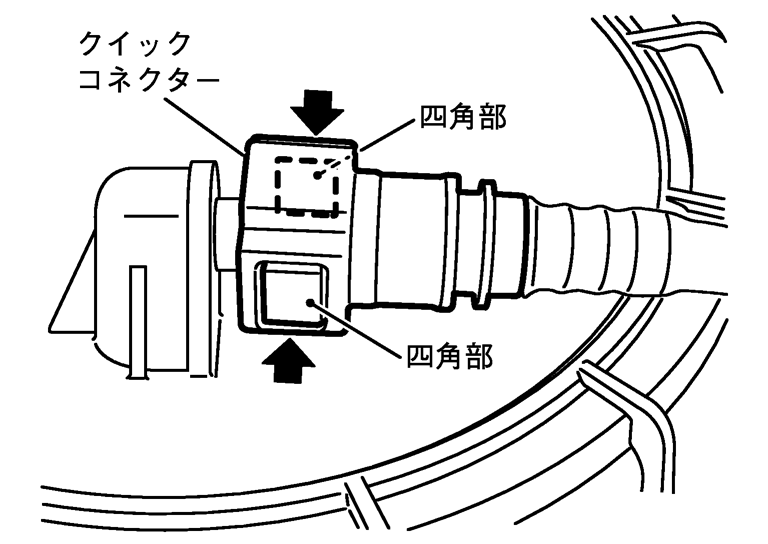

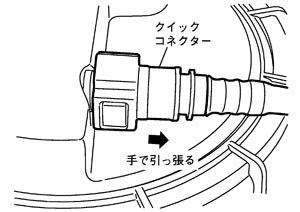

クイックコネクターは以下の要領で外す。

クイックコネクター側面の四角部（2箇所）を指でつまんだ状態で引き抜く。
クイックコネクターとセンダーユニット側チューブが固着している場合は数回押し引きし、動く状態になってから引き抜く。■ 注意 ■
樹脂チューブに熱源を近づけないこと。
樹脂チューブにバッテリー液等、酸性の液体を付着させないこと。
脱着時、チューブを曲げたりねじったりしないこと。
