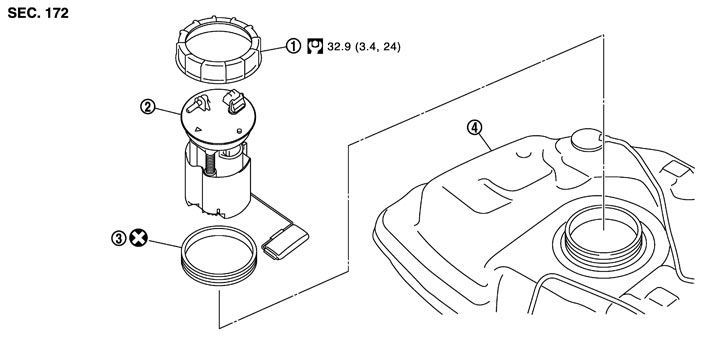

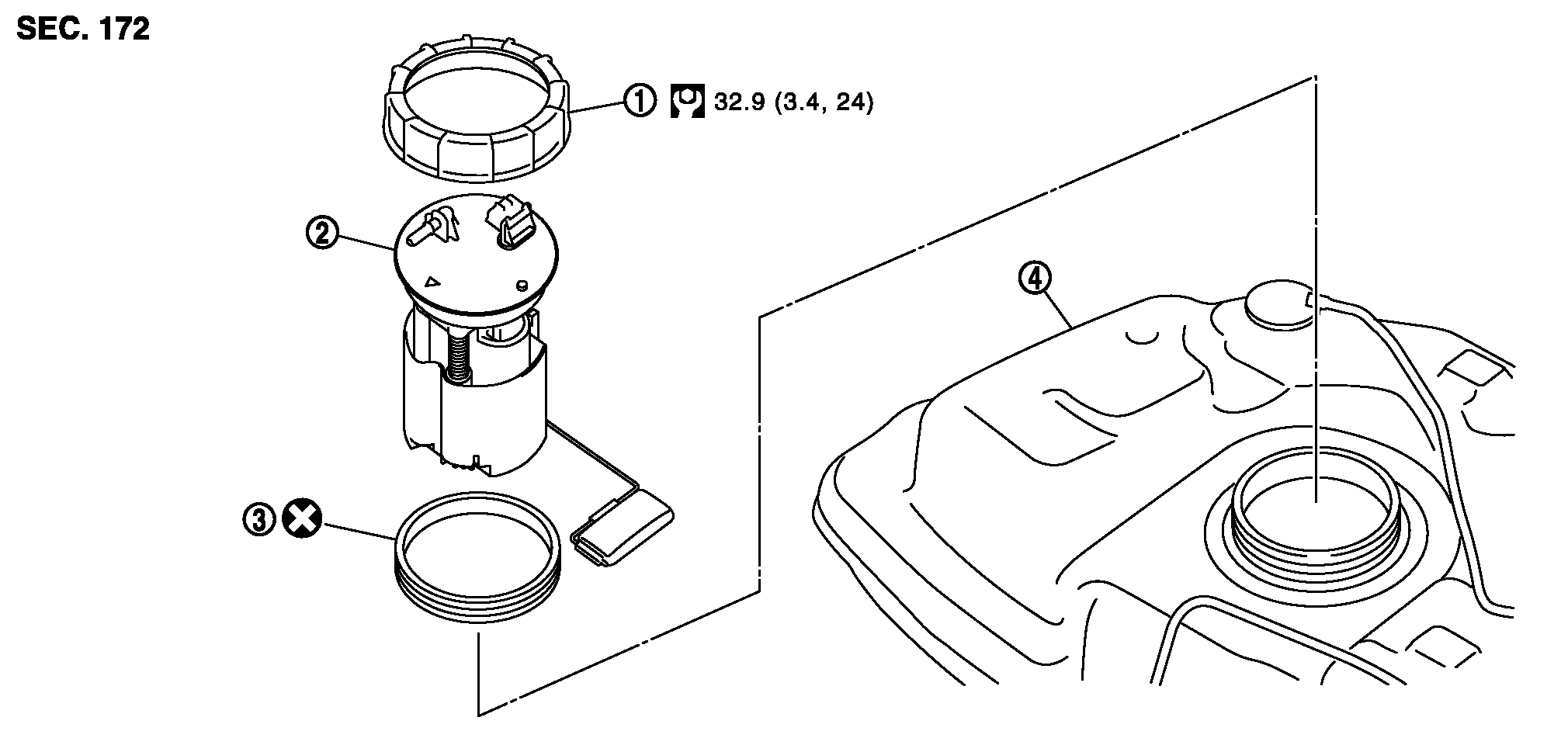

Схема конфигурации
|
1. |
ロックリング |
2. |
フューエルゲージ·フューエルフィルター· フューエルポンプASSY |
3. |
シールパッキン |
|
4. |
フューエルタンク |
|
|
|
|
- 構成図内のシンボルマークについては、GI編構成図の見方を参照する。
参考：
- 構成図はMR18DEを例に示す。HR15DEはフューエルゲージ·フューエルフィルター·フューエルポンプASSYの本体形状が図と異なる。
- 以下本文中の特記なき説明図は、MR18DEの部品形状を例に示す。
