Процедура диагностики неисправности

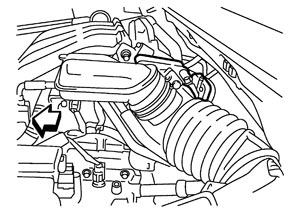

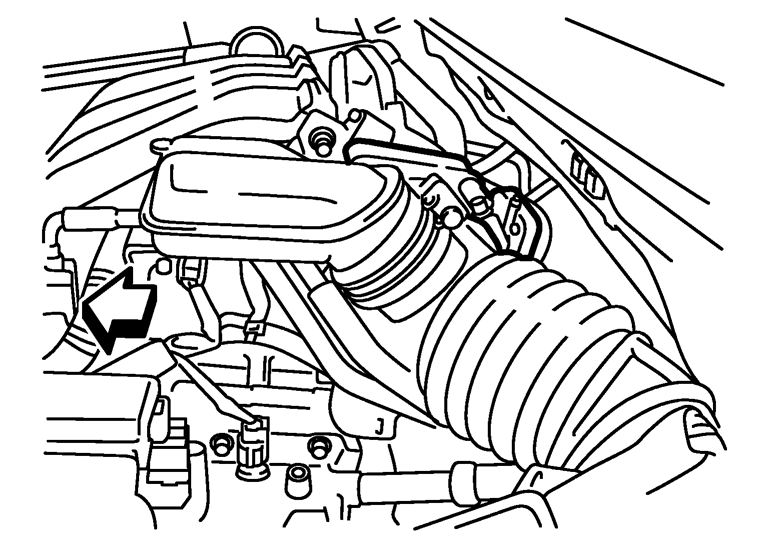

2.スロットルポジションセンサ電源回路の点検-I- 電子制御スロットルのハーネスコネクタを外す。
-
：車両前方 - キースイッチをONにする。

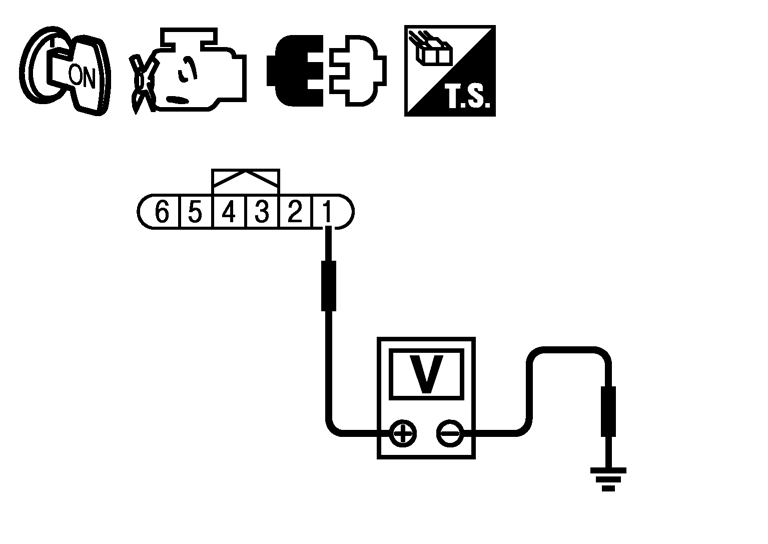

- CONSULT-IIIまたはテスタを用いて、電子制御スロットル1番端子とアース間の電圧を点検する。
電圧値：約5V
点検結果
OK>>3へ
NG>>ハーネスまたはコネクタの断線または短絡を修理する。
3.スロットルポジションセンサアース回路の断線、短絡の点検- キースイッチをOFFにする。
- ECMハーネスコネクタを外す。
- 配線図を参考に、電子制御スロットル4番端子とECM36番端子間のハーネスの導通を点検する。
導通あり - ハーネスの短絡についても点検する。
点検結果
OK>>4へ
NG>>ハーネスまたはコネクタの断線または短絡を修理する。
4.スロットルポジションセンサ入力信号回路の断線、短絡の点検- 配線図を参考に、ECM33番端子と電子制御スロットル2番端子、ECM34番端子と電子制御スロットル3番端子間のハーネスの導通を点検する。
導通あり - ハーネスの短絡についても点検する。
点検結果
OK>>5へ
NG>>ハーネスまたはコネクタの断線または短絡を修理する。
