Процедура диагностики неисправности dtc p1217 перегрев

Процедура диагностики неисправности



 1.点検開始
CONSULT-IIIを使用するか？
CONSULT-IIIを使用するか？

YES>>2へ

NO>>3へ


 2.クーリングファンの作動点検
CONSULT-IIIを使用する場合
  1. キースイッチをONにする。
  2. CONSULT-IIIの“アクティブテスト”モードで“クーリングファン”を選択する。
  3. クーリングファンがそれぞれの速度（LOW/HI）で作動するか確認する。
点検結果

OK>>11へ

NG>>4へ


 3.クーリングファンの作動点検
CONSULT-IIIを使用しない場合
  1. IPDM E/Rの“オートアクティブテスト”を実施し、クーリングファンモータの作動を点検する。オートアクティブテストを参照する。
  2. クーリングファンがそれぞれの速度（低速/高速）で作動するか確認する。
点検結果

OK>>11へ

NG>>4へ


 4.IPDM E/R 電源回路の点検
  1. キースイッチをOFFにする。
  2. IPDM E/R ハーネスコネクタE9を外す。

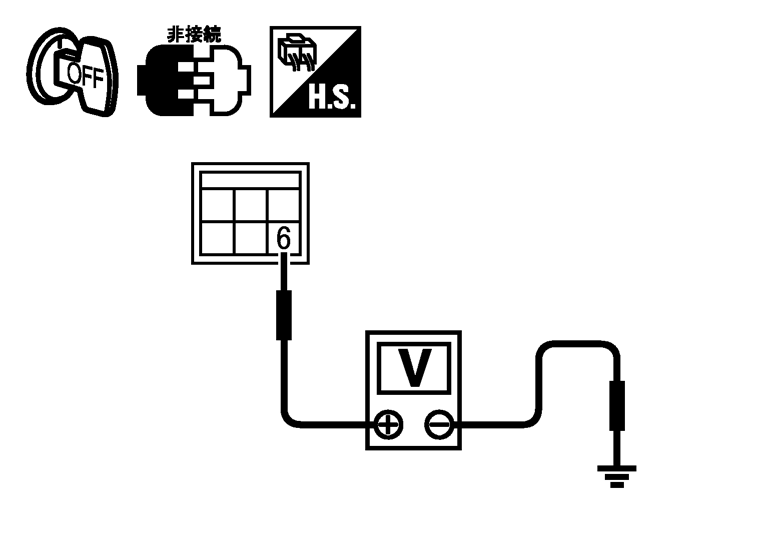

  3. CONSULT-IIIまたはテスタを用いて、IPDM E/R 6番端子とアース間の電圧を点検する。

    電圧値：バッテリ電圧

点検結果

OK>>6へ

NG>>5へ


 5.不具合箇所の検出
下記項目を点検する。
  • 40 A ヒュージブルリンク
  • IPDM E/R とバッテリ間のハーネスの断線または短絡

>>ハーネスまたはコネクタの断線または短絡を修理する。


 6.IPDM E/R アース回路の点検
  1. IPDM E/R ハーネスコネクタ E10、E12を外す。
  2. 配線図を参考に、IPDM E/R 11番、25番端子とアース間のハーネスの導通を点検する。
    導通あり

  3. ハーネスの電源への短絡についても点検する。
点検結果

OK>>7へ

NG>>ハーネスまたはコネクタの断線または短絡を修理する。


 7.クーリングファンモータ回路の点検

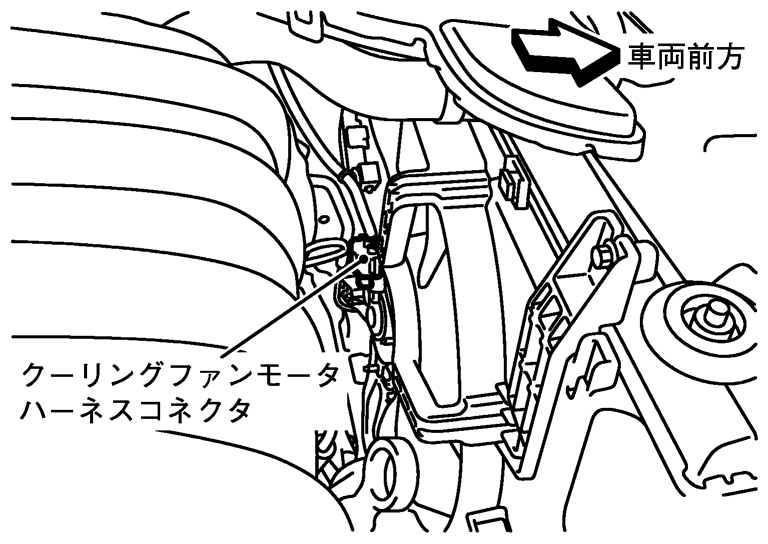

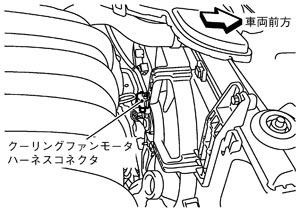

  1. クーリングファンモータのハーネスコネクタを外す。
  2. 配線図を参考に、クーリングファンモータの1番端子とIPDM E/R4番端子、クーリングファンモータの2番端子とIPDM E/R8番端子のハーネスの導通を点検する。
    導通あり

  3. ハーネスの短絡についても点検する。
点検結果

OK>>8へ

NG>>ハーネスまたはコネクタの断線または短絡を修理する。


 8.クーリングファンモータアース回路の点検
  1. 配線図を参考に、クーリングファンモータ の4番端子とアース間、クーリングファンモータの3番端子とIPDM E/R 7番端子のハーネスの導通を点検する。
    導通あり

  2. ハーネスの短絡についても点検する。
点検結果

OK>>9へ

NG>>ハーネスまたはコネクタの断線または短絡を修理する。


 9.クーリングファンモータの点検
構成部品点検を参照する。
点検結果

OK>>10へ

NG>>クーリングファンモータを交換する。


 10.間欠不具合の点検
故障診断要領を参照する。
点検結果

OK>>IPDM E/Rを交換する。

NG>>ハーネスまたはコネクタの断線または短絡を修理する。


 11.冷却系統の漏れ点検
冷却系統に漏れがあるか点検する。（点検を参照。）
点検結果

OK>>12へ

NG>>
下記に漏れが生じていないか点検する。
  • ホース
  • ラジエータ
  • ウオータポンプ
    漏れ点検を参照。


 12.ラジエータキャップの点検
ラジエータキャップを点検する。（点検を参照。）
点検結果

OK>>13へ

NG>>ラジエータキャップを交換する。


 13.構成部品点検
下記項目を点検する。
点検結果

OK>>14へ

NG>>不具合部品を交換する。


 14.主要12原因の点検
原因を特定できない場合は、オーバヒートの主な12の要因を参照する。

>>点検終了
