Диагностика неисправности монтажного положения компонента

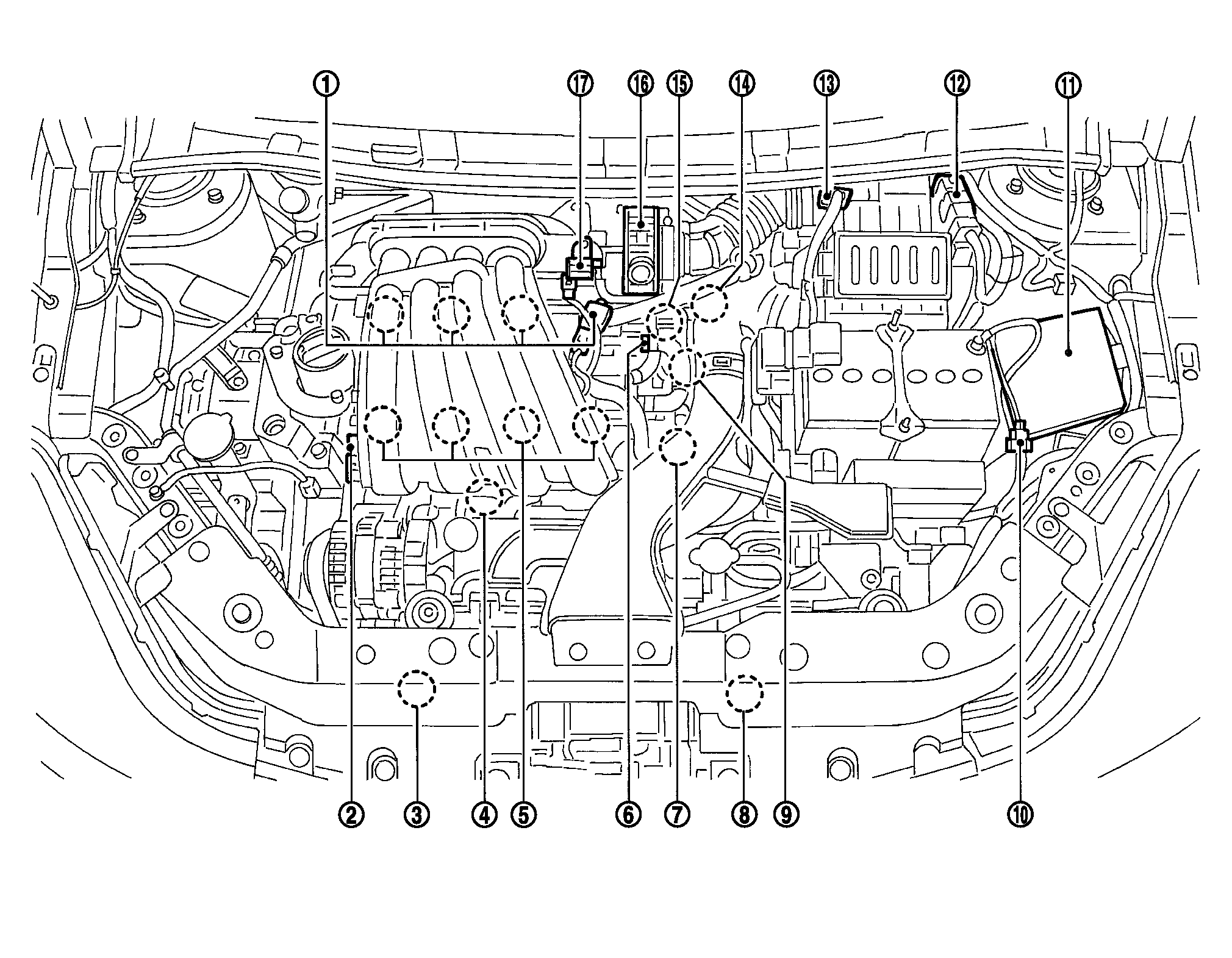

Монтажное положение компонента




1：
 		イグニッションコイル
 		2：
 		インテークバルブタイミング
コントロールソレノイドバルブ
 		3：
 		冷媒圧力センサ
4：
 		ノックセンサ
 		5：
 		フューエルインジェクタ
 		6：
 		PCVバルブ
7：
 		タンブルコントロールバルブ
 		8：
 		クーリングファンモータ
 		9：
 		カムシャフトポジションセンサ
10：
 		バッテリ電流センサ
 		11：
 		IPDM E/R
 		12：
 		ECM
13：
 		エアフローセンサ（吸気温センサ内蔵）
 		14：
 		EGRコントロールバルブ
 		15：
 		水温センサ
16：
 		電子制御スロットル
 		17：
 		EVAPパージコントロールソレノイドバルブ






1：
 		エアフローセンサ（吸気温センサ内蔵）
 		2：
 		水温センサ
 		3：
 		電子制御スロットル
4：
 		PCVバルブ
 		5：
 		クーリングファンモータ
 		6：
 		冷媒圧力センサ
：
 		車両前方








1：
 		インテークバルブタイミングコントロールソレノイドバルブ
 		2：
 		ノックセンサ
 		3：
 		IPDM E/R
4：
 		フューエルゲージユニット（フューエルポンプ内蔵）
[セカンドシート下方]
 		5：
 		フューエルポンプ
 		6：
 		イグニッションコイル
[インテークマニホールド取り外し時]
7：
 		フューエルインジェクタ
[インテークマニホールド取り外し時]



：
 		車両前方

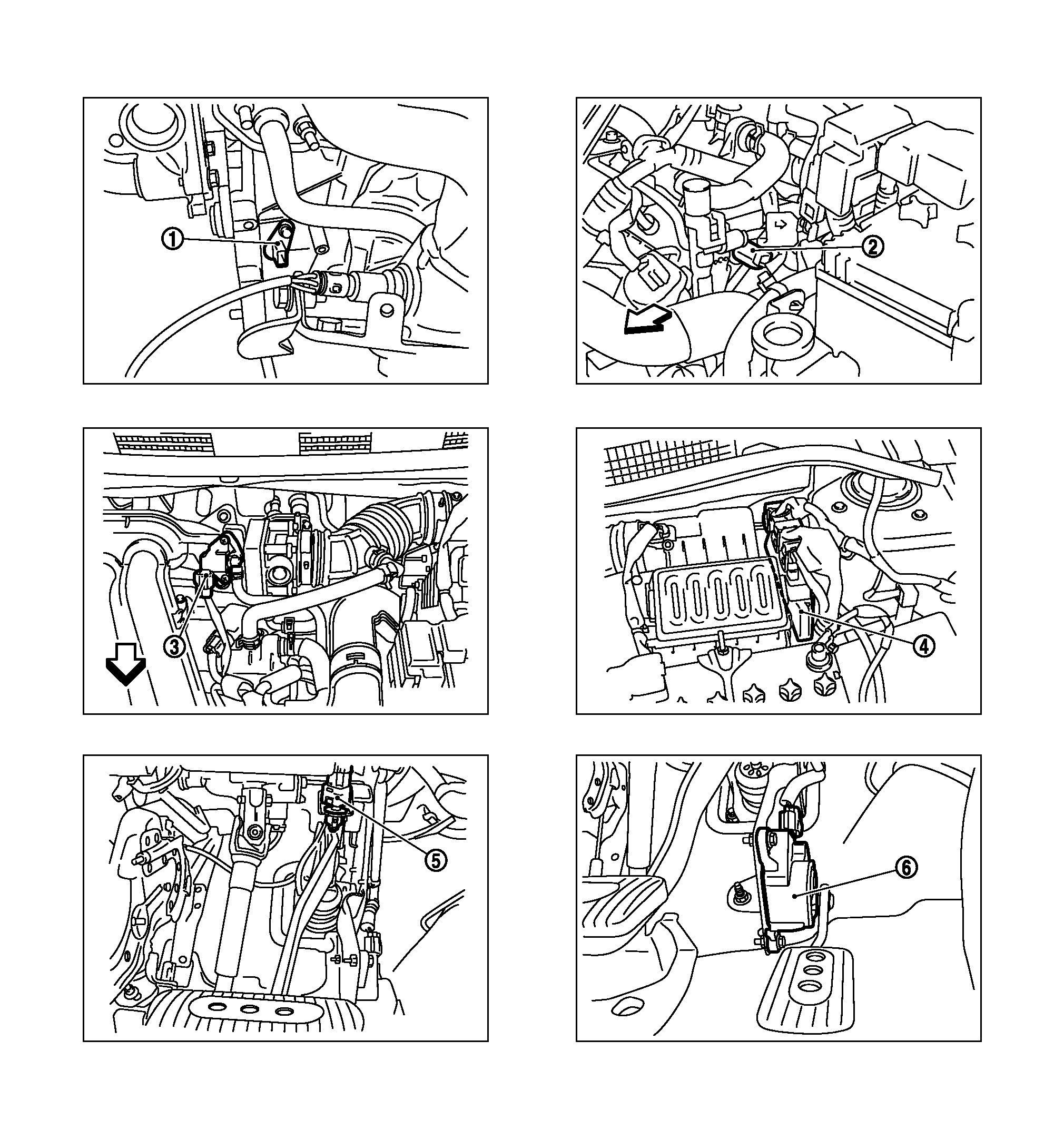

1：
 		クランクシャフトポジションセンサ
 		2：
 		カムシャフトポジションセンサ
 		3：
 		EVAPパージコントロールソレノイドバルブ
4：
 		ECM
 		5：
 		ストップランプスイッチ
 		6：
 		アクセルペダルポジションセンサ
：
 		車両前方

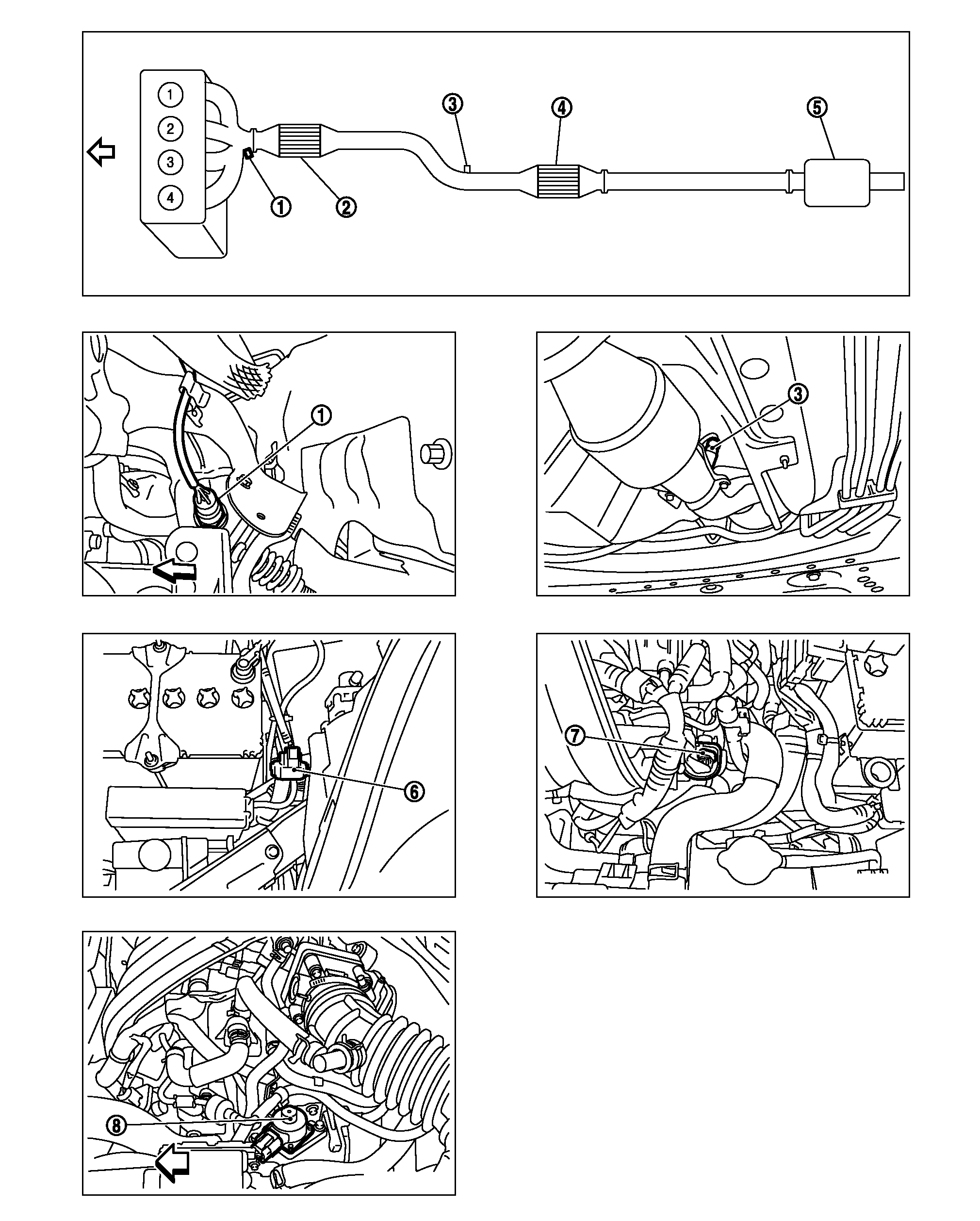

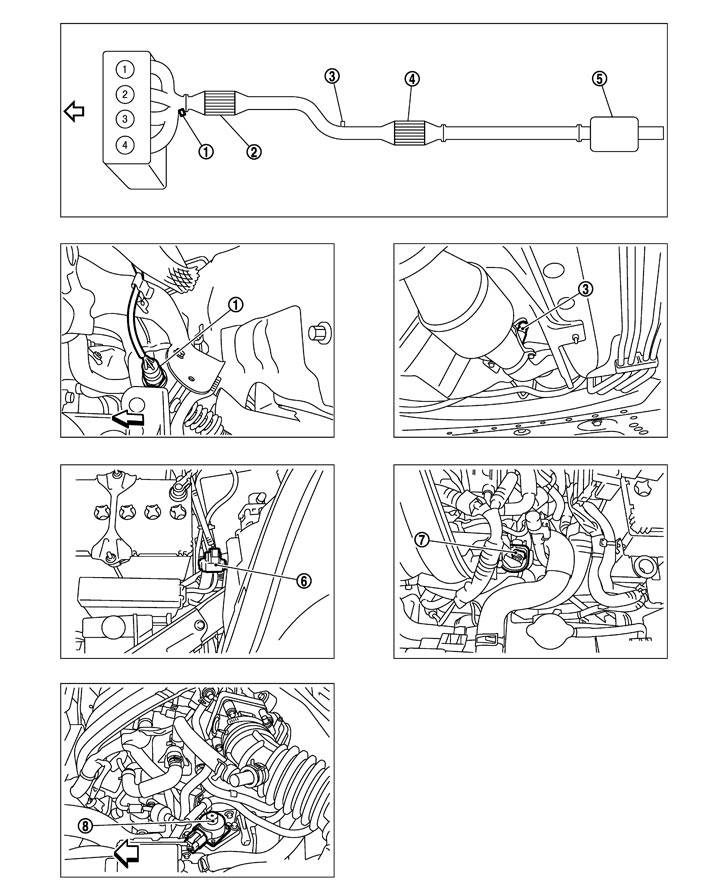

1：
 		O2センサ1
 		2：
 		三元触媒（マニホールド）
 		3：
 		O2センサ2
4：
 		三元触媒（床下）
 		5：
 		マフラ
 		6：
 		バッテリ電流センサ
7：
 		タンブルコントロールバルブモータ
 		8：
 		EGRコントロールバルブ

：
 		車両前方
