Снятие и установка
参考：
各部の取付後の点検は点検を参照する。
［付帯作業］- 冷却水抜き取り：冷却水を参照する。
- エアダクト（外気導入側）、エアダクト（エアクリーナーケース入口側）：エアクリーナー、エアダクトを参照する。
- ラジエーターホース（アッパー）：ラジエーターを参照する。
- ヒーターホース
- ウオーターホース
- EGRガイドチューブ：EGRシステムを参照する。
- 電制EGRコントロールバルブ：EGRシステムを参照する。
- 各配線、配管の分離、移動

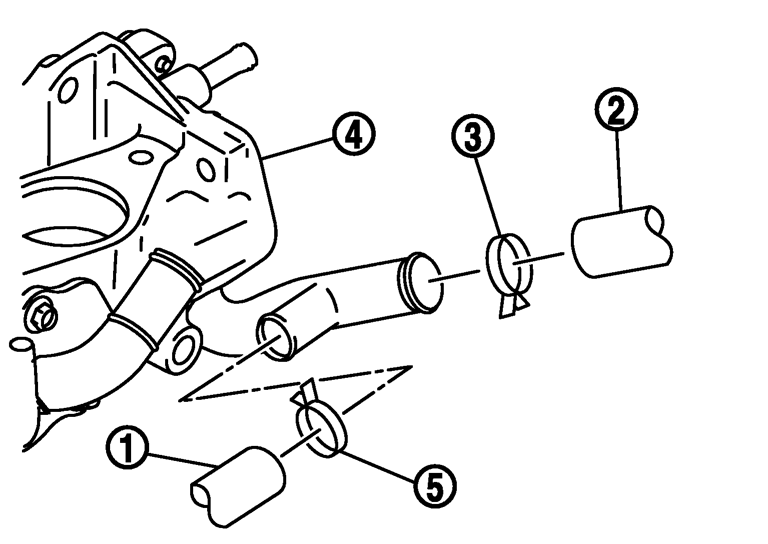

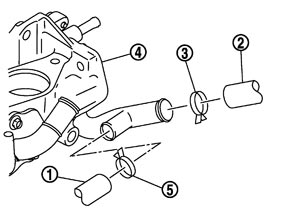

［取り付け］以下に注意して、CVTウオーターホース（1）を取り付ける。
| 3 | ：クランプ |
| 5 | ：クランプ |
■ 注意 ■
- ヒーターホース（2）を取り付ける前にCVTウオーターホースをウオーターアウトレット（4）に取り付けること。
- CVTウオーターホースの先端部がウオーターアウトレットのチューブ面にあたるまで挿入させること。
