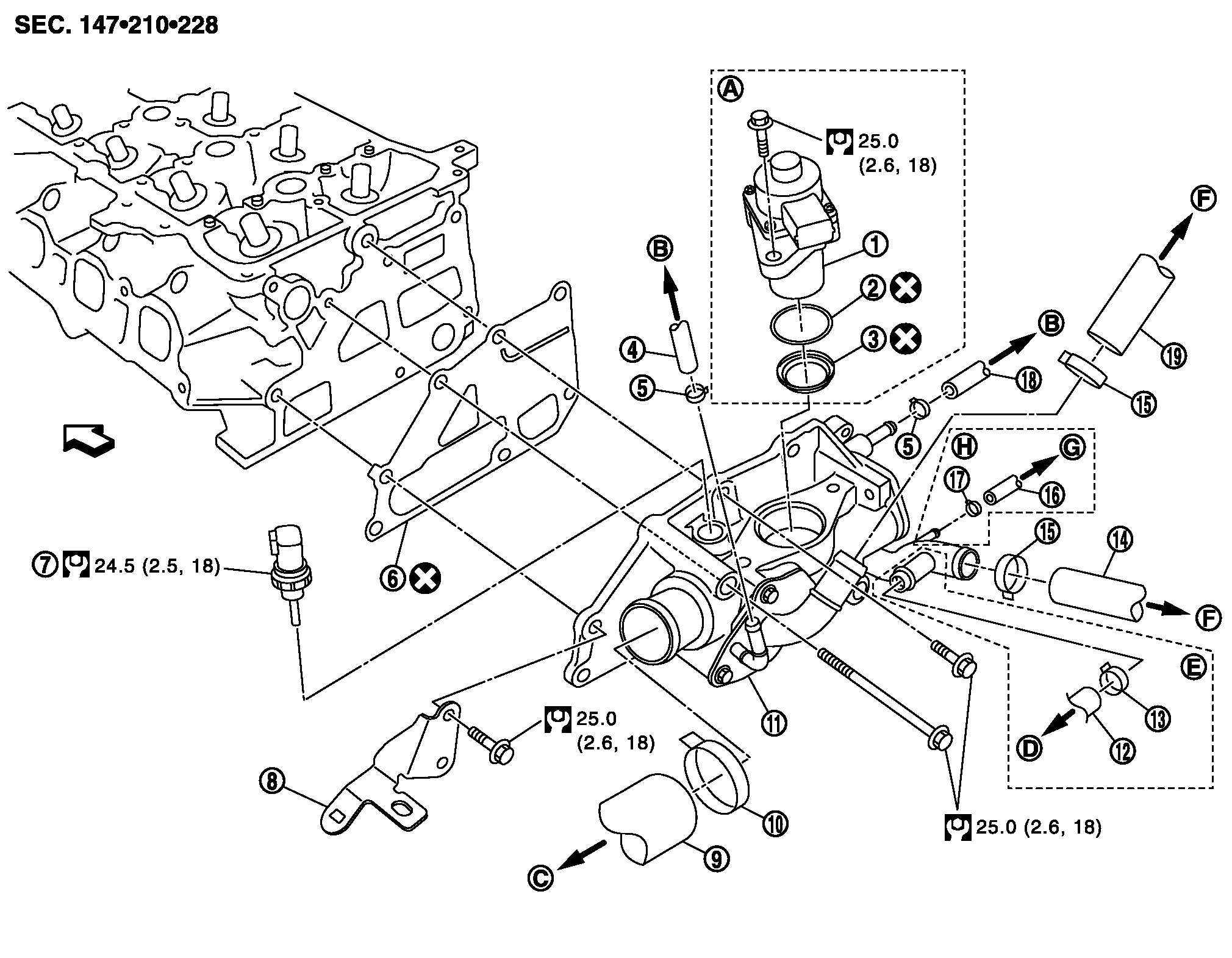

Схема конфигурации
|
1. |
電制EGRコントロールバルブ |
2. |
Oリング |
3. |
ホルダー |
|
4. |
ウオーターホース |
5. |
クランプ |
6. |
ガスケット |
|
7. |
水温センサ |
8. |
ブラケット |
9. |
ラジエーターホース（アッパー） |
|
10. |
クランプ |
11. |
ウオーターアウトレット |
12. |
CVTウオーターホース |
|
13. |
クランプ |
14. |
ヒーターホース |
15. |
クランプ |
|
16. |
ウオーターホース |
17. |
クランプ |
18. |
ウオーターホース |
|
19. |
ヒーターホース |
|
|
|
|
|
A. |
取り外し、取り付け参照 |
B. |
電子制御スロットルへ |
C. |
ラジエーターへ |
|
D. |
CVTオイルウオーマーへ |
E. |
CVT |
F. |
ヒーターコアへ |
|
G. |
ジェネレーターへ |
H. |
e·4WD |
|
|
|
： エンジンフロント |
|
|
|
|
- 構成図内のシンボルマークについては、GI編構成図の見方を参照する。
