Снятие и установка


参考:
各部の取外後の点検は点検を参照する。

 [付帯作業]


 エアクリーナーエレメント取り外し、取り付け

 取り外し

    1.エアクリーナーカバー(1)の両側の爪(A)を内側(B)に押し込み、上方手前(C)に引っ張り取り外す。

    2.エアクリーナーケースからエアクリーナーエレメント(1)·エレメントケース(2)ASSYを取り外す。

    3.エレメントケースからエアクリーナーエレメントを取り外す。

 取り付け

以下に注意して、取り外しと逆の手順で取り付ける。
  • エアクリーナーエレメント(2)·エレメントケース(3)ASSYは図の方向でエアクリーナーケースに挿入する。
    参考:
    天地反転状態でも挿入は可能であるが、この場合、エアクリーナーカバー(1)はエアクリーナーケースにかん合しない。
  • エアクリーナーカバーは図の方向で取り付ける。
  • エアクリーナーカバーの両側の爪がエアクリーナーケースに確実にかん合したことを、音と手応えで確認する。

 エアフローセンサ取り外し、取り付け

■ 注意 ■
  • 衝撃を与えないよう取り扱うこと。
  • センサ部に触れないこと。
  • Oリングは再使用せず、新品と交換すること。


 エアクリーナーケース取り付け

■ 注意 ■
グロメットが取付位置にあることを確認し、エアクリーナーケース取付時にずれないよう注意すること。

 エアダクト(エアクリーナーケース〜電子制御スロットル間)取り付け

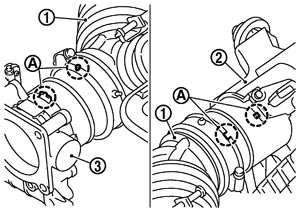

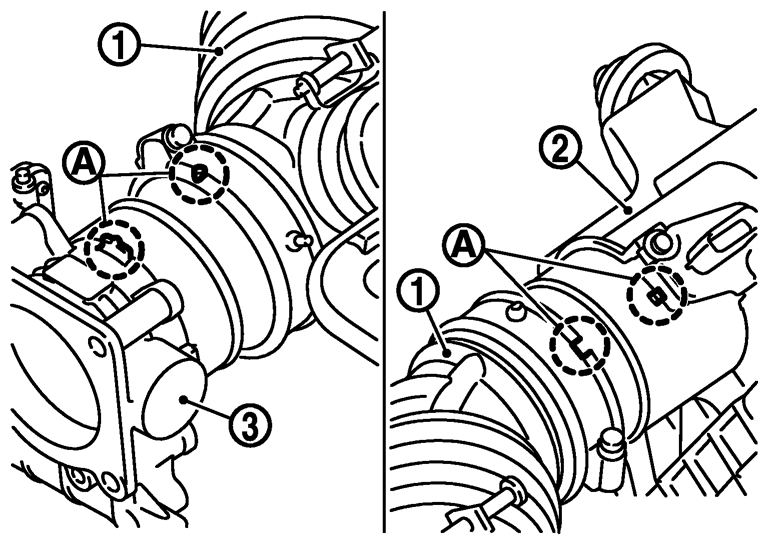

  • エアダクト(1)[エアクリーナーケース(2)〜電子制御スロットル間(3)]は両端の各合いマーク(A)に合わせて取り付ける。
    ■ 注意 ■
    エアダクトと各相手部品との取付部に糸くず、異物等の侵入がないこと。
  • ホースクランプは以下のトルクで締め付ける。
    締付トルク
    : 4.5 N·m(0.46 kg-m)
