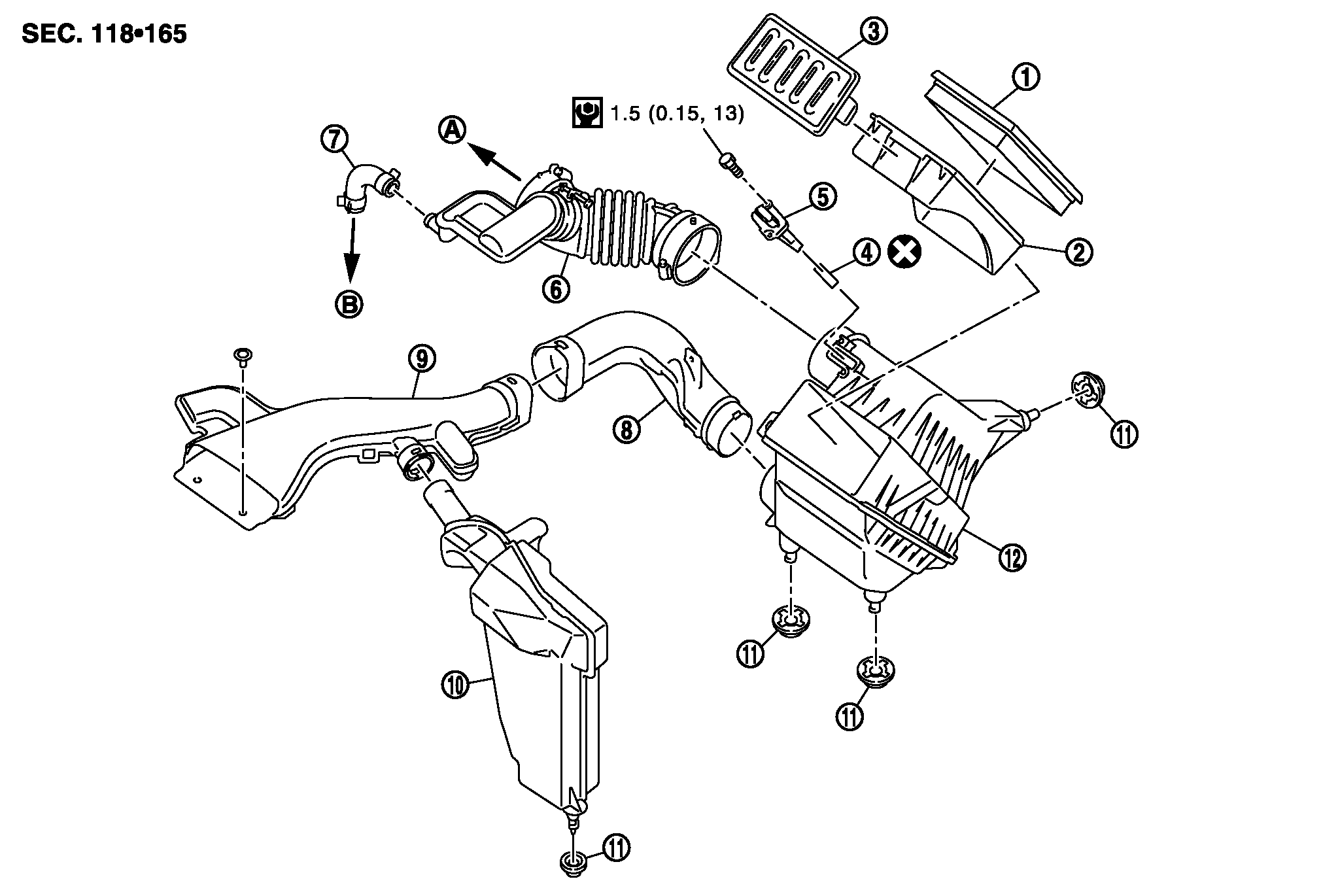

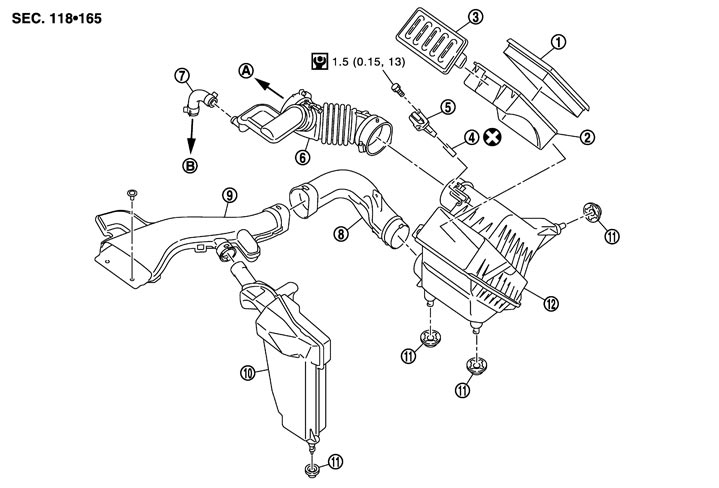

Схема конфигурации




1.
エアクリーナーエレメント
2.
エレメントケース
3.
エアクリーナーカバー
4.
Oリング
5.
エアフローセンサ
6.
エアダクト(エアクリーナーケース〜電子制御スロットル間)
7.
PCVホース
8.
エアダクト
9.
エアダクト(外気導入側)
10.
レゾネーター
11.
グロメット
12.
エアクリーナーケース
A.
電子制御スロットルへ
B.
ロッカーカバーへ



  • 構成図内のシンボルマークについては、GI編構成図の見方を参照する。
