Снятие и установка
参考：
各部の取付後の点検は点検を参照する。
［付帯作業］- バッテリー：バッテリーを参照する。
- 各配線、配管の分離、移動
エアクリーナーエレメント取り外し、取り付け

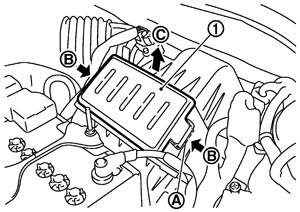

取り外し- 1.エアクリーナーカバー（1）の両側の爪（A）を内側（B）に押し込み、上方手前（C）に引っ張り取り外す。

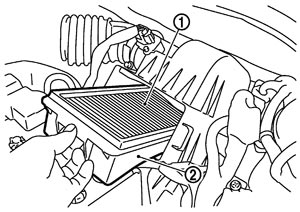

- 2.エアクリーナーケースからエアクリーナーエレメント（1）·エレメントケース（2）ASSYを取り外す。
- 3.エレメントケースからエアクリーナーエレメントを取り外す。
取り付け以下に注意して、取り外しと逆の手順で取り付ける。

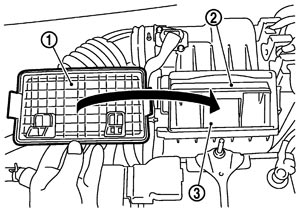

- エアクリーナーエレメント（2）·エレメントケース（3）ASSYは図の方向でエアクリーナーケースに挿入する。
参考：天地反転状態でも挿入は可能であるが、この場合、エアクリーナーカバー（1）はエアクリーナーケースにかん合しない。 - エアクリーナーカバーは図の方向で取り付ける。
- エアクリーナーカバーの両側の爪がエアクリーナーケースに確実にかん合したことを、音と手ごたえで確認する。
エアフローセンサ取り外し、取り付け エアダクト取り外し、取り付け 取り外し- 各接続部を分離して取り外す。
- エアダクト（外気導入側〜エアクリーナーケース間）は、エアクリーナーケースの開口部より抜け止め用の爪を押して取り外す。

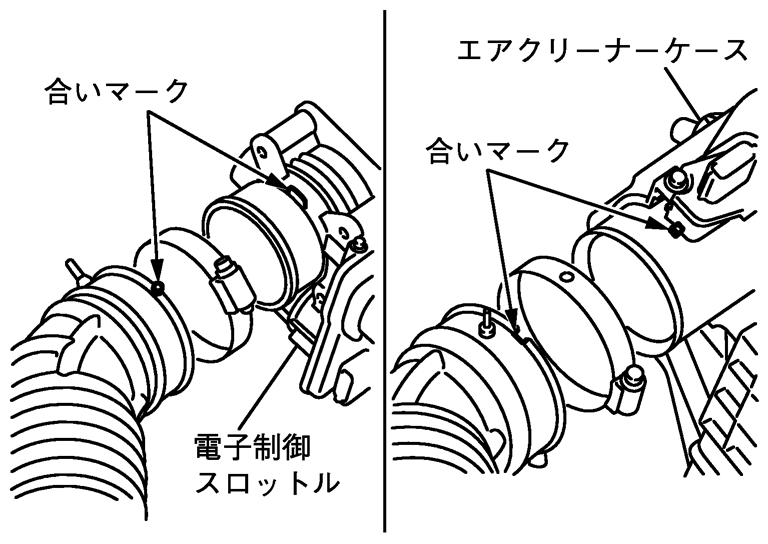

取り付け- エアダクト（エアクリーナーケース〜電子制御スロットル間）は両端の各合いマークを相手側部品の合いマークに合わせて取り付ける。
- ホースクランプは以下のトルクで締め付ける。
|
締付トルク |
：4.5 N·m（0.46 kg–m） |

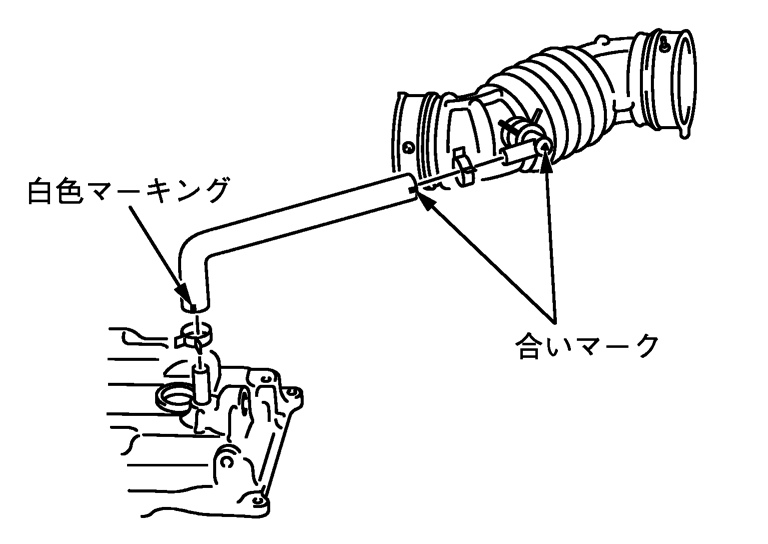

- PCVホースは両端の各合いマークを以下のようにして取り付ける。

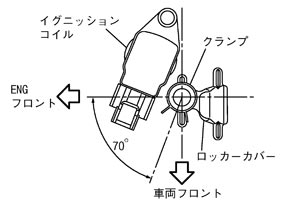

エアダクト側 ：合いマークをエアダクト側合いマークに合わせる。 ロッカーカバー側 ：白色マーキングが車両前方になるよう取り付ける。 - PCVホースのロッカーカバー側クランプは、イグニッションコイル、及びロッカーカバーのポジティブクランクケースベンチレーション（PCV）バルブ取付部に爪が干渉しない方向で取り付ける。
