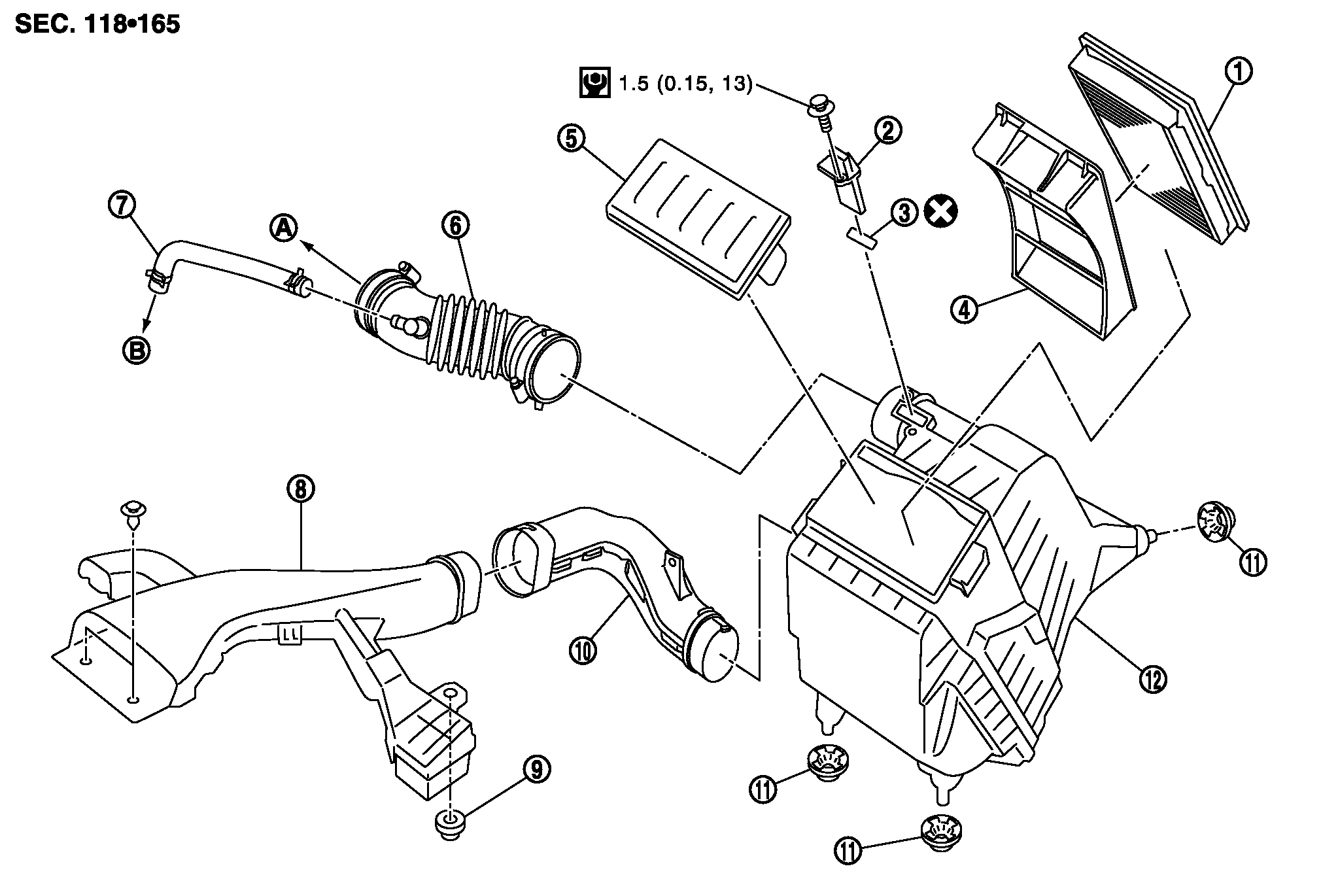

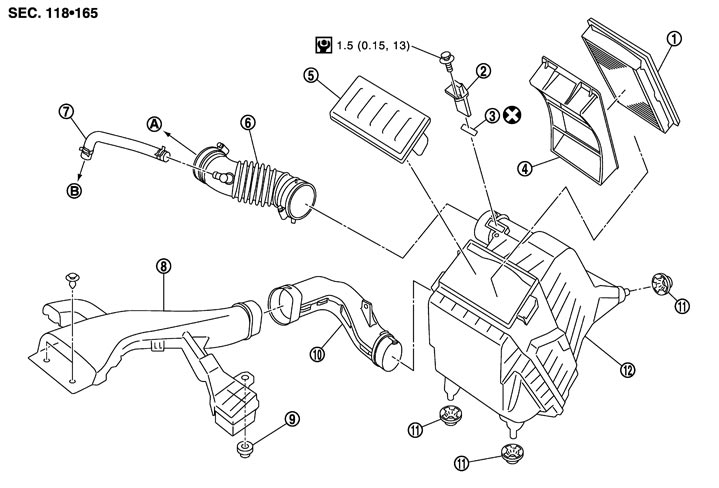

Схема конфигурации




1.
エアクリーナーエレメント
2.
エアフローセンサ
3.
Oリング
4.
エレメントケース
5.
エアクリーナーカバー
6.
エアダクト
7.
PCVホース
8.
エアダクト(外気導入側)
9.
グロメット
10.
エアダクト
11.
グロメット
12.
エアクリーナーケース
A.
電子制御スロットルへ
B.
ロッカーカバーへ



  • 構成図内のシンボルマークについては、GI編構成図の見方を参照する。
