шатун, шатунный подшипник
- コンロッドは高強度、高剛性の一体鍛造分割型を採用した。■ 注意 ■コンロッドの分割破断面（未加工合せ面）を下に向けて置かないこと。また、破断面をぶつけ合わせない等破断面に傷をつけないよう取扱うこと。
- コンロッドボルトの締付方法は角度締めとし、締付軸力の均一化·安定化を図った。
|

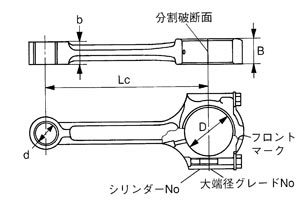

コンロッド |
中心距離 |
Lc（mm） |
132.48 |
|
大端部径×幅 |
D×B（mm） |
φ43×18.8 |
|
|
小端部径×幅 |
d×b（mm） |
φ19×18.8 |
|
|
コンロッドベアリング |
内径 |
（mm） |
φ40 |
|
ベアリング幅 |
（mm） |
15 |
|
|
コンロッドボルト |
ネジサイズ |
|
M8×1.0 |
|
首下長さ |
（mm） |
37.75 |
