Проверка натяжения

点検はエンジンが冷えた状態、又はエンジン停止後約30分以上経過してから行う。
クランクプーリーを時計回りに2回転以上回し、各プーリー間の張力を均一化してから点検する。
ベルト全周にわたって内側や側面に摩耗や損傷、き裂がないことを目視などにより点検する。

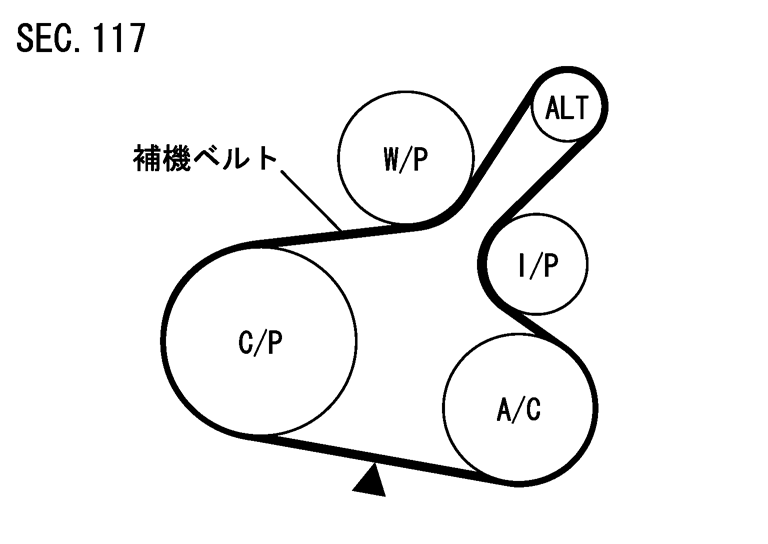

たわみ量の測定は▼の位置に98.1 N（10 kg）の力を加えて行う。
張力、及び周波数の測定は音波式張力計を用いて図▼の位置で行う。

■ 注意 ■

張力、及び周波数測定時は音波式張力計を使用して行うこと。［特殊工具の張力計セット（KV99105600）は使用不可］

ベルト取付直後の張り点検は、基準値に調整後、プーリー間張力のバラツキをなくすため、クランクシャフトを2回転以上回して再度測定し、基準値に調整すること。

たわみ量で点検する場合

部位	ベルト仕様	ベルトのたわみ量（mm）［98.1 N（10 kg）の力で押したとき］
部位	ベルト仕様	新品時	調整時	張り直し限度
補機ベルト	Vリブドベルト（7山）	4.2 ‐ 4.5	4.8 ‐ 5.3	9.4

音波式張力計で点検する場合

部位	ベルト仕様	張力［N（kg）］			周波数［Hz］
部位	ベルト仕様	新品時	調整時	張り直し限度	新品時	調整時	張り直し限度
補機ベルト	Vリブドベルト（7山）	1064 ‐ 1152 （108.5 ‐ 117.5）	876 ‐ 964 （89.4 ‐ 98.3）	350 （35.7）	238 ‐ 246	216 ‐ 225	137

張力算出時に必要な設定値

測定箇所プーリー間ベルト距離	：0.196 m
補機ベルト単位質量	：0.123 kg/m
補機ベルト幅	：3.56 mm/山× 7山
