Многие владельцы коммерческих Nissan с предубеждением относятся к вариаторам, считая их капризными и недолговечными. Но страхи часто рождаются из-за незнания конструкции агрегата и банального отсутствия своевременного обслуживания.
Сегодня проведем глубокий анализ реального диагностического лога, снятого с Nissan AD NV150 (кузов Y12) марта 2021 года с двигателем 1.5 литра (HR15DE). Пробег на одометре 41450 км. Разберем четыре ключевых аспекта работы трансмиссии, расшифруем скрытые параметры и дадим четкий вердикт о состоянии автомобиля.
Что на самом деле скрывает маркировка CVT7
Первое, что нужно понять владельцу этого Nissan AD — под капотом работает вариатор Jatco JF015E (он же CVT7). Это не тот же агрегат, что стоит на более тяжелых кроссоверах. У JF015E есть две уникальные конструктивные особенности, которые напрямую видны в нашем логе.
Во-первых, внутри вариатора установлен дополнительный двухступенчатый планетарный ряд. Зачем он нужен? Чтобы расширить общий диапазон передаточных чисел до внушительных 7.09. Это позволяет маленькому двигателю HR15DE уверенно трогаться с грузом и экономить топливо на трассе.
Во-вторых, здесь установлен обычный гидротрансформатор с блокировкой, как в классических автоматах. Он выполняет три критически важные функции: обеспечивает плавный старт (заменяет обычное сцепление), гасит резкие крутильные колебания от двигателя, защищая дорогой ремень и конусы от повреждений, и блокируется на скорости для экономии топлива.
Важная особенность конструкции: В JF015E конусы работают постоянно, пока заведен двигатель. Гидротрансформатор никогда не проскальзывает на 100% — крутится двигатель, крутится ГТ, крутятся конусы с ремнем. Разрыв потока мощности (в режимах P, N, или при зажатом тормозе на R, D) происходит уже ПОСЛЕ конусов — в планетарном ряду, за счет разжатия пакетов фрикционов.
Анализ ключевых параметров по данным лога
Мы проанализировали массив данных, собранный в период с января по июнь 2026 года. Вот что говорят сухие цифры.
1. Температурный режим — в идеале
Температура масла (шестой столбец лога) колеблется от 20 до 90°C. Для JF015E это отличный показатель. Этот вариатор не имеет собственного полноценного радиатора и полагается на общий контур охлаждения двигателя. Критическая зона деградации масла начинается после 100-110°C. В логе таких пиков нет — система термостабилизации работает корректно.
2. Передаточные числа и отсутствие проскальзывания
Это самый важный тест на износ. В логе есть столбец 7 (фактическое передаточное число) и столбец 9 (целевое, которое задает ЭБУ). На протяжении всех 540 километров записи эти цифры идут ноздря в ноздрю. Фактическое число идеально подтягивается к целевому — прямое доказательство того, что ремень не проскальзывает, конусы без задиров, а гидроблок держит давление.
Мы также видим штатную работу двухступенчатого ряда. При старте вариатор работает в понижающем диапазоне (Low range), где передаточные числа достигают 2.48-3.00 (максимальный крутящий момент). При разгоне до 40-60 км/ч (чем интенсивнее разгон, тем позднее) происходит плавный переход на прямую передачу планетарного ряда, и числа падают до 1.00-1.50. В логе эти переходы проходят без рывков.
3. Работа гидротрансформатора
В моменты трогания (0-10 км/ч) гидротрансформатор работает с проскальзыванием, выполняя свои три функции: плавный старт, защита ремня от крутильных колебаний и ограничение передаваемого момента. В данных нет признаков вибраций или резких скачков давления — первых симптомов износа. После разгона до 10-20 км/ч происходит блокировка ГТ, что видно по стабилизации оборотов двигателя и жесткой связи с трансмиссией.
4. Электрическая система — залог долголетия
Напряжение бортовой сети стабильно держится в коридоре 13.0V-15.0V. Для JF015E это критически важно: при просадке напряжения шаговый двигатель не может точно позиционировать конусы, а соленоиды работают с задержками, что ведет к проскальзыванию ремня. С генератором и проводкой полный порядок.
Расшифровка режимов и пробега
В логе зафиксированы все базовые режимы селектора, и все они отрабатываются штатно:
Режим D (движение вперед) — основная масса данных. Вариатор плавно меняет передаточное отношение от старта до крейсерского режима.
Режим R (задний ход) — передаточное число жестко зафиксировано на максимуме (~2.48), что обеспечивает тягу при движении назад.
Режимы P и N (паркинг и нейтраль) — зафиксированы в начале сессий, температура плавно растет, давление стабильно.
Режим (D) в скобках — переходные режимы. Часто это означает, что вариатор перешел в режим имитации ступеней, либо сработала система Start-Stop, либо произошел сброс газа.
Отдельного внимания заслуживает пробег (шестнадцатый столбец). За время логирования он изменился с 36 891 км до 37 433 км. Машина проехала около 540 км в разных условиях. Для автомобиля 2021 года пробег менее 40 тысяч километров — это очень мало. Механическая часть вариатора в самом начале своего ресурса.
Также в логе ярко выражена особенность JF015E в двадцать пятом столбце. Там жестко заданы коэффициенты 1.00, 1.63, 2.20, 2.48. Это виртуальные передачи, которые эмулируют работу планетарного ряда, чтобы водитель не чувствовал "резиновости" при разгоне.
Итоговый вердикт для Nissan AD NV150
Диагностический лог показывает, что вариатор Jatco JF015E работает абсолютно штатно. Гидроблок отрабатывает давление без задержек, планетарный ряд переключается корректно, ремень не скользит, температурный режим в норме. Никакого вмешательства агрегат не требует.
Четыре правила для долголетия вариатора:
Меняйте масло (и обязательно фильтр тонкой очистки) каждые 40-50 тысяч километров, не дожидаясь регламента "на весь срок службы"
Избегайте длительных пробуксовок в грязи или снегу — это приводит к перегреву масла и износу гидротрансформатора
Следите за чистотой основного радиатора двигателя, так как он участвует в охлаждении трансмиссии
Правильный прогрев зимой: благодаря постоянной работе конусов, JF015E прогревается быстрее одноступенчатых вариаторов. Не нужно "насиловать" его методом "воткнул D, зажал тормоз, подкинул 1000 оборотов". Лучше перед выездом на оживленную дорогу сделать пару кругов по парковке почти на холостых оборотах
Исследуемый Nissan AD находится в отличном техническом состоянии и готов к дальнейшей надежной работе.
Фрагмент данных из файла, созданного программой CVTz50:
DATE TIME LEVER VEHICLE_SPEED ENG_SPEED_SIG ACC_PEDAL_OPEN ATF_TEMP GEAR_RATIO STM_STEP TGT_SEC_PRESS SEC_PRESS PRI_PRESS LINE_PRS LU_PRS ISOLT1 ETS_SOLENOID CVTF_DETERIORATION VSP_SENSOR ESTM_VSP_SIG PRI_SPEED_SEN PRI_SPEED SEC_SPEED ENG_SPEED SLIP_REV VENG_TRQ TRQ_RTO DGEAR_RATIO DSTM_STEP SMCOIL_D SMCOIL_C SMCOIL_B SMCOIL_A DSR_REV ISOLT2 ISOLT3 SOLMON1 SOLMON2 SOLMON3 VIGN_SEN G_SPEED ELM_VOLTAGE
2026-01-28 09:45:24.972 P 0 null 0,0 30 2,43 * 0,50 0,50 0,25 0,50 -0,50 0,00 0,00 36890 0 0 192 192 0 896 49 0,0 1,00 2,16 * Z Z Z Z 1120 0,89 0,89 0,00 0,89 0,89 14,75 0,00 14,70
Расшифровка значений (Справочник по столбцам)
Чтобы вы могли самостоятельно ориентироваться в файле, вот расшифровка основных столбцов (разделитель — табуляция):
Столбец 0, 1: Дата и время записи
Столбец 2: Положение селектора (P, R, N, D)
Столбец 3: Скорость автомобиля (км/ч)
Столбец 5: Педаль акселератора / нагрузка на двигатель
Столбец 6: Температура масла в вариаторе (°C)
Столбец 7: Фактическое передаточное число
Столбец 9: Целевое передаточное число (задает ЭБУ)
Столбец 16: Пробег автомобиля (км)
Столбец 21/22: Обороты двигателя (RPM)
Столбец 25: Коэффициент имитации ступеней (виртуальные передачи)
Столбец 33-37: Скважность (Duty Cycle) или токи управления соленоидами гидроблока
Столбец 38: Напряжение бортовой сети (В)
Пишите в комментариях! Ставьте лайк и подписывайтесь, чтобы не пропустить новые публикации в БЖ.
ВАЖНО! Если у вашего вариатора возникли проблемы, вы можете помочь другим. Сохраните свой файл, загрузите его на Яндекс.Диск и отправьте ссылку. Можно оставить комментарий или написать в личные сообщения. Так мы создадим общую базу данных о работе вариаторов.
PS Обратите внимание: есть онлайн-версия руководства по ремонту Nissan Wingroad Y12. Это единственный официальный источник информации для владельцев Nissan AD NV150. Хотя она не полностью подходит для наших автомобилей, это лучше, чем ничего.
Существует две версии: чисто японский язык y12.vizator.ru и перевод на русский всего кроме изображений vizator.ru/service-manual…ngroad-y12-service-manual
Анализ данных посвящен первой и пока единственной замене жидкости в вариаторе моего автомобиля.
Смотреть здесь www.drive2.ru/l/735009230590851401/
Дополнение по графикам

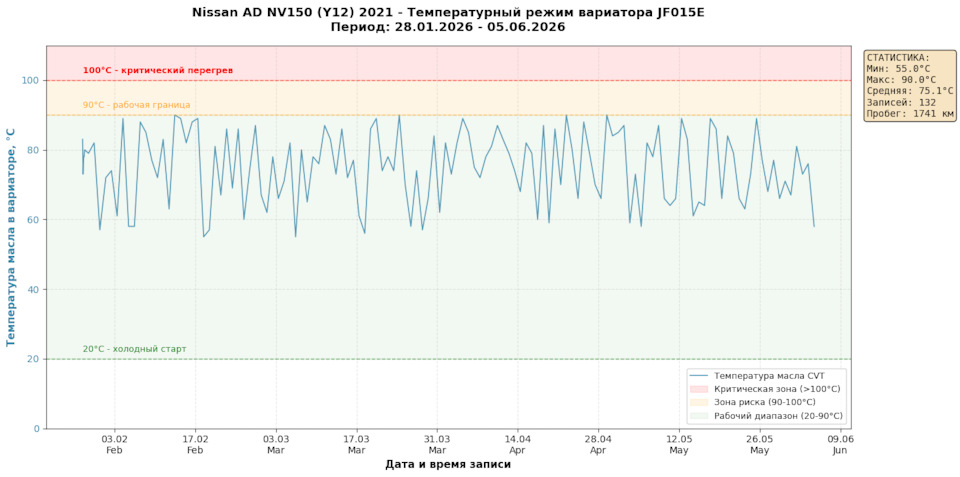

Что видно на графике температуры масла:
Синяя линия — фактическая температура масла в вариаторе JF015E в течение всего периода наблюдения (с 28 января по 5 июня 2026 года).
Цветные зоны:
Зеленая зона (20-90°C) — нормальный рабочий диапазон. Подавляющая часть графика находится именно здесь
Оранжевая зона (90-100°C) — зона риска. Кратковременные пики до 90°C возможны при интенсивной езде
Красная зона (>100°C) — критический перегрев. На графике таких пиков НЕТ
Ключевые выводы:
Максимальная температура зафиксирована на уровне 90°C — в пределах допустимого
Температура держится в коридоре 55-90°C — исправная система термостабилизации
В начале каждой поездки температура опускается до 25-40°C, по мере прогрева быстро выходит на рабочий режим
Средняя температура около 75°C — оптимальный режим для JF015E
Ваш вариатор работает в идеальных температурных условиях. При правильном обслуживании (замена масла каждые 40-50 тыс. км) он пройдет 200+ тысяч километров без проблем.
Что видно на графике передаточных чисел:
Фактический диапазон: минимум 0.77, максимум 2.48 — полностью укладывается в штатный рабочий диапазон JF015E.
Целевой диапазон (что задает ЭБУ): минимум 0.50, максимум 2.75. Целевые значения иногда выходят за пределы 2.48, что нормально для JF015E благодаря двухступенчатому планетарному ряду.
Что видно на графике:
Синяя линия — фактические передаточные числа
Фиолетовая пунктирная линия — целевые значения от ЭБУ
Зеленая зона — безопасный рабочий диапазон (0.50-2.48)
Важные наблюдения:
Фактические значения практически идеально следуют за целевыми (линии идут параллельно)
Нет резких скачков или провалов — исправная работа гидроблока
При старте и движении задним ходом передаточное число держится на максимуме (~2.48)
Почему целевые значения бывают выше 2.48? Это особенность JF015E — двухступенчатый планетарный ряд позволяет получать общие передаточные числа до 7.09. Когда ЭБУ задает значение 2.75, это работа в "понижающем" диапазоне планетарки для дополнительной тяги при старте или движении в гору.
График полностью подтверждает: вариатор работает штатно, без аномалий и проскальзываний.
Что видно на графике работы гидротрансформатора:
Верхний график (синий) — Скорость автомобиля:
Видны моменты трогания с места, когда скорость начинается с 3-5 км/ч
Плавный разгон до 14-27 км/ч в течение нескольких секунд
Средний график (красный) — Обороты двигателя:
Обороты плавно растут с ~700-1100 RPM до ~1200-2000 RPM при трогании
Нет характерных "всплесков" оборотов, которые были бы при проскальзывании гидротрансформатора
Изменение оборотов пропорционально изменению скорости
Нижний график (зеленый и оранжевый) — Передаточные числа:
Зеленая линия — фактическое передаточное число
Оранжевая пунктирная — целевое передаточное число (что задает ЭБУ)
При трогании передаточное число начинается с максимума (~2.48)
По мере разгона плавно снижается до ~1.0-1.5
Фактическое число идеально следует за целевым
Ключевые выводы:
В моменты трогания (скорость 3-9 км/ч) обороты двигателя растут пропорционально скорости — нет признаков проскальзывания
Фактическое передаточное число практически идеально повторяет целевое — рассинхрон минимален (не более 0.1-0.2)
Передаточное число при старте ~2.48, при разгоне до 20-25 км/ч снижается до ~1.0-1.5 — соответствует штатному алгоритму
Нет "зависаний" оборотов, запаздывания реакции на педаль газа или характерного "воющего" звука
Гидротрансформатор в отличном состоянии: работает с проскальзыванием при трогании, блокировка происходит корректно после разгона до 10-20 км/ч. При таком состоянии вариатор спокойно пройдет еще 150-200 тысяч километров при условии своевременной замены масла и фильтра.
