Снятие и установка устройств управления
コントロールデバイス構成図
|
1. |
セレクトレバーノブ |
2. |
セレクトボタンリターンスプリング |
3. |
セレクトボタン |
|
4. |
ノブフィニッシャ |
5. |
スポーツモードスイッチ |
6. |
ロックピン |
|
7. |
ノブカバー |
8. |
コントロールフィニッシャー |
9. |
ポジションランプ |
|
10. |
ポジションランプコネクター |
11. |
ダストカバー |
12. |
ブラケット |
|
13. |
コントロールデバイスコネクター |
14. |
プレート |
15. |
コントロールデバイスASSY |
|
イラスト内のシンボルマークについては、GIセクション部品構成図内で使用している記号一覧を参照する。 |
|||||

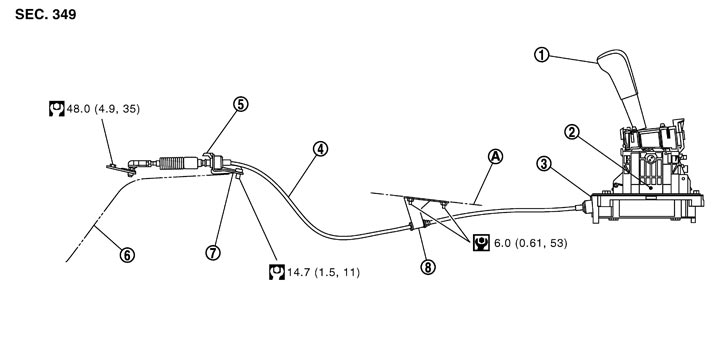

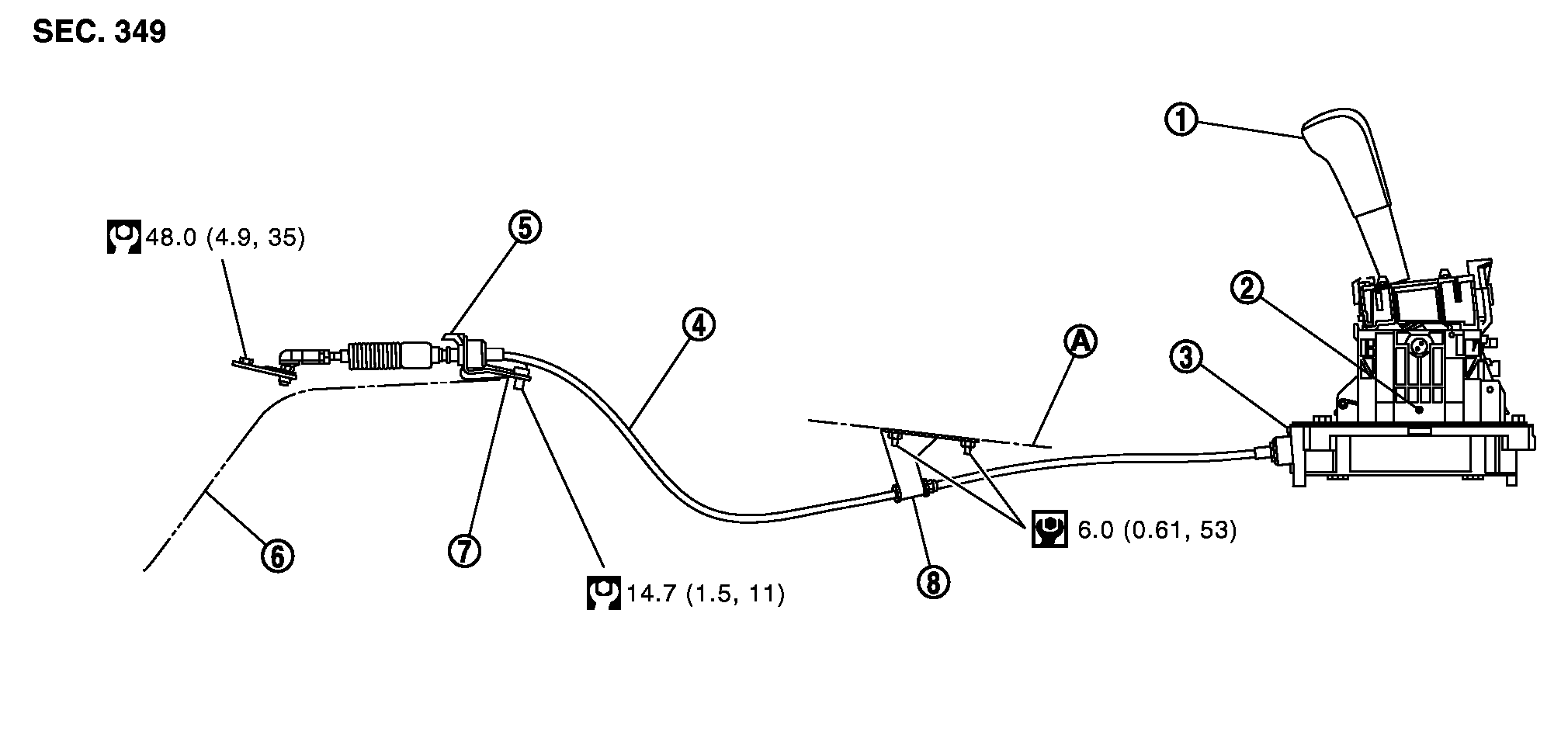

コントロールケーブル構成図コントロールケーブル脱着要領については、図を参照する。
参考：
トランスアクスル側の作業を行う際は、バッテリー、エアダクト（外気導入側）、エアダクト及びエアクリーナーケースを取り外す。バッテリーの取り外し、取り付け、取り外し、取り付けを参照する。
| 1. | セレクトレバーノブ | 2. | コントロールデバイスASSY | 3. | ロックプレート |
| 4. | コントロールケーブル | 5. | ロックプレート | 6. | トランスアクスルASSY |
| 7. | ブラケット | 8. | ブラケット | ||
| A. | フロア | ||||
| イラスト内のシンボルマークについては、GIセクション部品構成図内で使用している記号一覧を参照する。 | |||||
取り外し■ 注意 ■
脱着作業時は、必ずパーキングブレーキをかけてから行うこと。
- 1.セレクトレバーをNレンジにする。
- 2.セレクトレバーノブを取り外す。 セレクトレバーノブの取り外し、取り付けを参照する。
- 3.灰皿を取り外す。構成図 を参照する。
- 4.コントロールフィニッシャー（1）を外し、ポジションランプコネクター（2）を取り外す。
- 5.センターコンソールを取り外す。構成図 を参照する。
- 6.CVTコントロールデバイスコネクター（1）を取り外す。
- 7.キーインターロックケーブルをコントロールデバイスASSYより取り外す。取り外し、取り付けを参照する。
- 8.コントロールデバイスASSY取付ボルトを取り外す。
 | ：車両前方 |
 | ：ボルト |
- 9.エキゾーストフロントチューブ、センターマフラー及びヒートプレートを取り外す。取り外し、取り付けを参照する。
- 10.スクリューを外し、プレートを取り外す。
- 11.ロックプレートを外し、コントロールケーブルをコントロールデバイスASSYより取り外す。
- 12.図に示す矢印の箇所にマイナスドライバーを差し込み、フロント・リヤ両側のツメをコントロールデバイスASSYの中心方向に傾け、コントロールデバイスASSYを車両下方へ取り外す。
取り付け下記の作業に注意し、取り外しの逆の手順で行う。
- コントロールケーブルをコントロールデバイスASSYに取り付ける際は、リブの凸凹面を車両下方に向け、奥まで確実に押し込む。
- 取り付け終了後は、CVTポジションの点検を行う。CVTポジションの点検を参照する。
