Снятие и установка
取り外し■ 注意 ■
脱着作業時は、必ずパーキングブレーキをかけてから行うこと。
- 1.セレクトレバーをNレンジにする。
- 2.セレクトレバーノブを取り外す。セレクトレバーノブの取り外し、取り付けを参照する。
- 3.灰皿を取り外す。構成図を参照する。

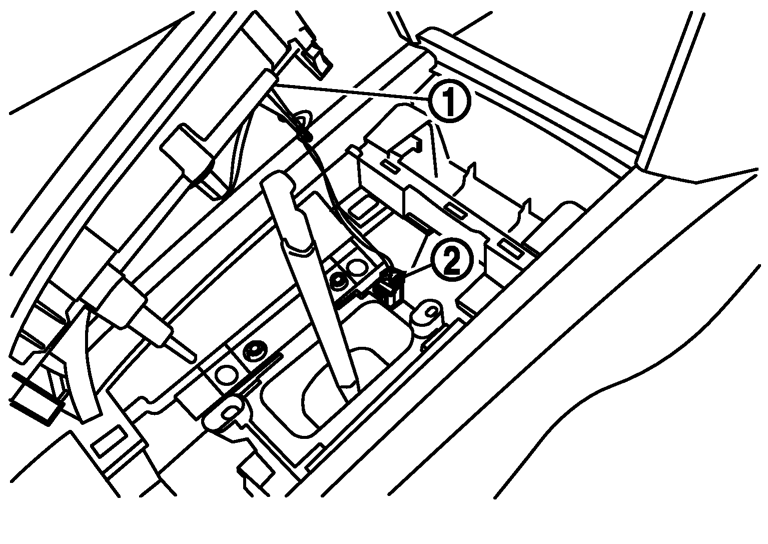

- 4.コントロールフィニッシャー（1）を外し、ポジションランプコネクター（2）を取り外す。
- 5.センターコンソールを取り外す。構成図を参照する。

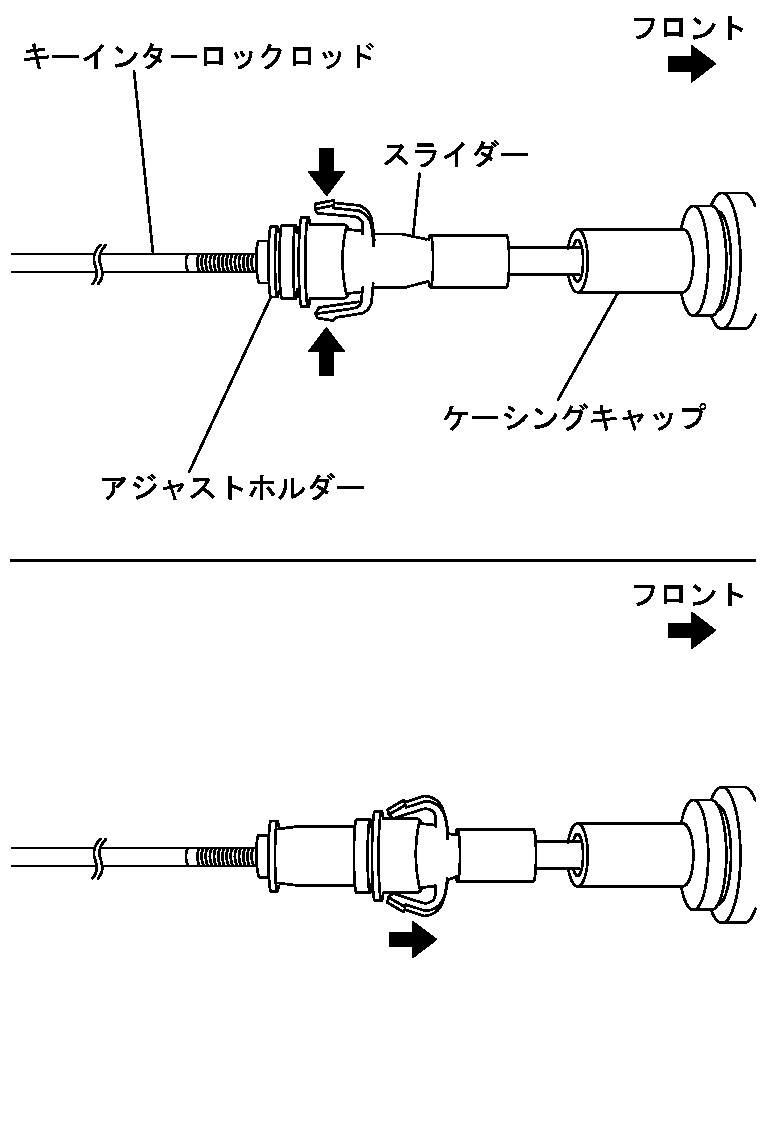

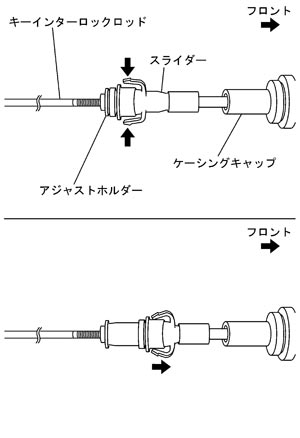

- 6.キーインターロックケーブルのスライダーの爪を押しながらケーシングキャップ方向へスライドさせ、アジャストホルダーとスライダーを分離する。

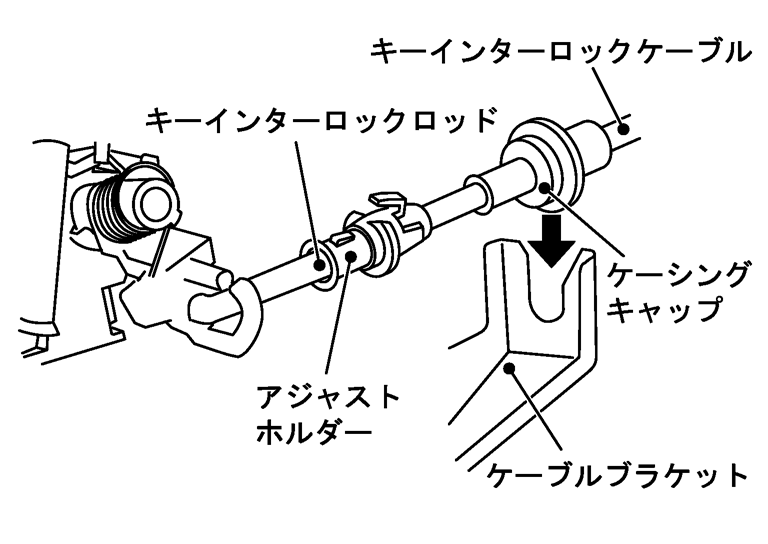

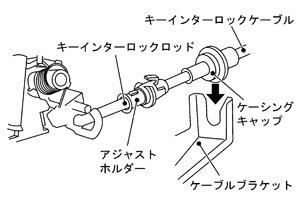

- 7.ケーシングキャップをコントロールデバイスのケーブルブラケットより取り外し、キーインターロックケーブルをキーインターロックロッドから取り外す。
- 8.インストルメントロアフィニッシャー、ステアリングコラムカバーアッパー及びステアリングコラムカバーロアを取り外す。構成図を参照する。

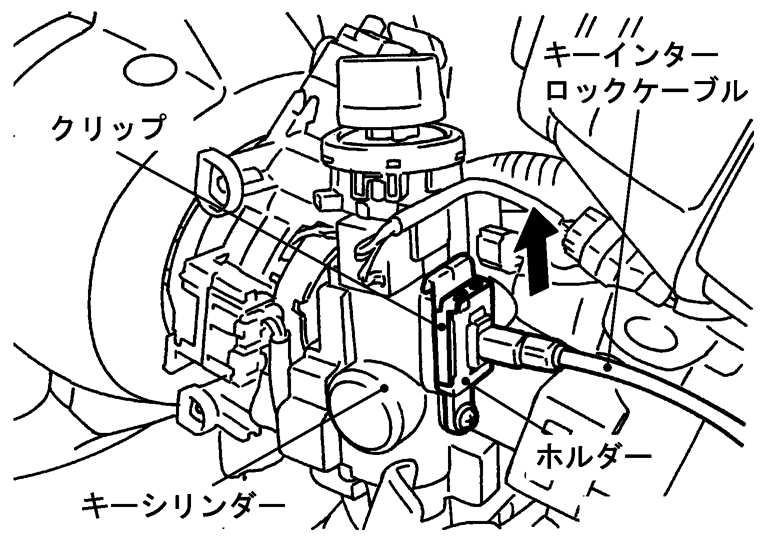

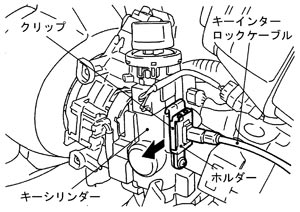

- 9.クリップを矢印の方向に起こす。

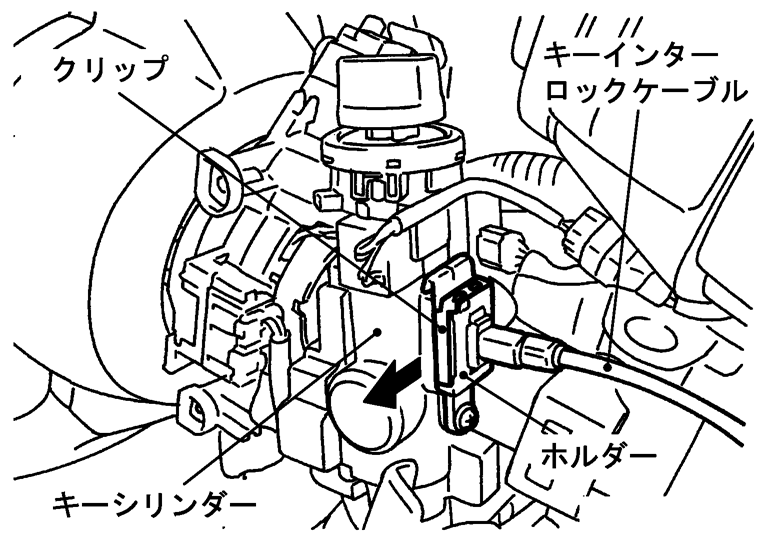

- 10.クリップをホルダーより矢印の方向に引き抜き、キーインターロックケーブルをキーシリンダーより取り外す。

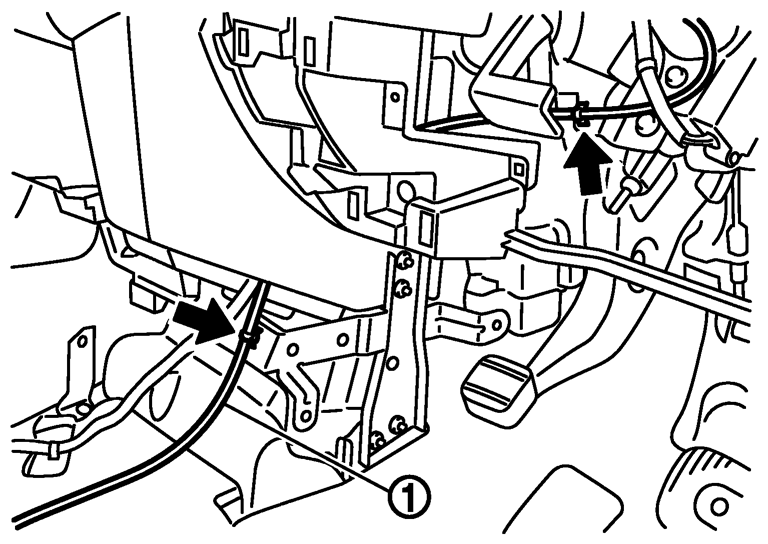

- 11.キーインターロックケーブル固定用クリップを外し、キーインターロックケーブル（1）を取り外す。
 | ：クリップ |
取り付け- 1.セレクトレバーをPレンジにする。
- 2.キースイッチをACC又はONの位置にし、キーシリンダーにキーインターロックケーブルのホルダーを確実に取り付ける。
- 3.クリップをホルダーに取り付け、キーインターロックケーブルを固定する。
- 4.キースイッチをLOCKの位置にする。
- 5.アジャストホルダーをキーインターロックロッドに仮付けする。
- 6.ケーシングキャップをコントロールデバイスのケーブルブラケットに取り付ける。
- キーインターロックケーブルを取り付ける際は、無理な曲げ及びネジリ等を与えないように行うこと。
- キーインターロックケーブルをコントロールデバイスのケーブルブラケットに取り付け後、必ずケーシングキャップがケーブルブラケットに確実に固定されているか確認し、ケーシングキャップが外れやすくなっている場合［離脱荷重39.2 N（4 kg）未満］はキーインターロックケーブルを交換すること。
■ 注意 ■

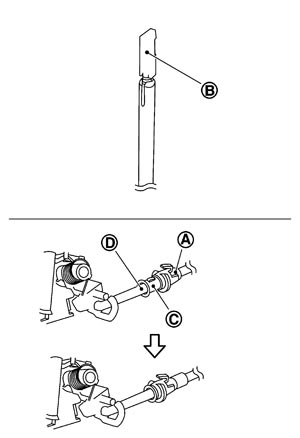

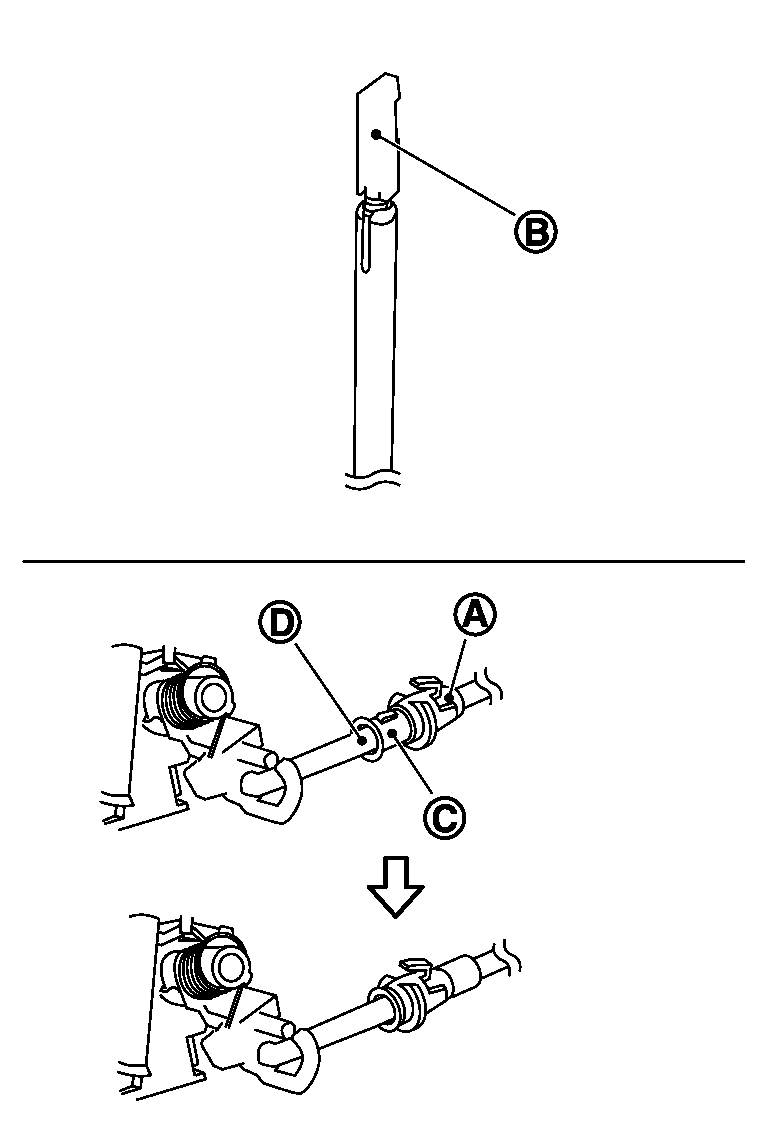

- 7.プルブロック（B）を下に押しながらキーインターロックケーブルのスライダー（A）をキーインターロックロッド（D）側にスライドさせて、アジャストホルダー（C）とキーインターロックロッド（D）を確実に取り付ける。
- キーインターロックケーブルのスライダーを持つ場合は、スライダーの爪を押さないこと。
- スライダーをスライドさせる際は、キーインターロックロッドの直角方向に力を加えないこと。
■ 注意 ■
- 8.キーインターロックケーブル固定用クリップでキーインターロックケーブルを固定する。
- 9.インストルメントロアフィニッシャー、ステアリングコラムカバーアッパー及びステアリングコラムカバーロアを取り付ける。構成図を参照する。
- 10.センターコンソールを取り付ける。構成図を参照する。
- 11.ポジションランプコネクター（2）を接続し、コントロールフィニッシャー（1）を取り付ける。
- 12.灰皿を取り付ける。構成図を参照する。
- 13.セレクトレバーノブを取り付ける。セレクトレバーノブの取り外し、取り付けを参照する。
- 14.シフトロックシステムの点検を行う。シフトロックシステムの点検を参照する。
