Снятие и установка

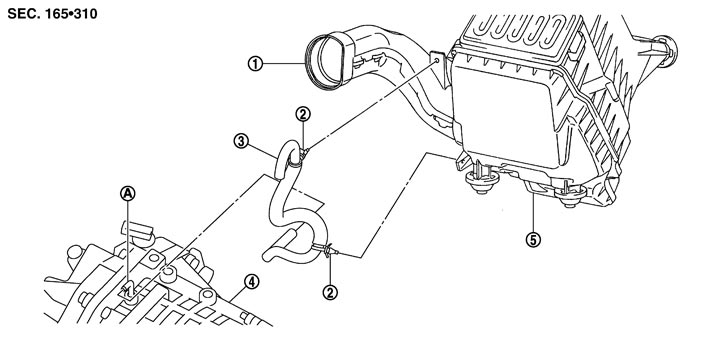

エアブリーザーホースの脱着要領については、下図を参照する。
| 1. | エアダクト | 2. | クリップ | 3. | エアブリーザーホース |
| 4. | トランスアクスルASSY | 5. | エアクリーナーケース | ||
| A. | トランスアクスルチューブ |
■ 注意 ■
- エアブリーザーホース取り付け時、折れ、曲がり等によるつぶれ、つまりがないようにすること。
- クリップは取り付け穴に確実に固定すること。
- トランスアクスルチューブへのホース挿入代は17 mm以上確保のこと。
- エアブリーザーホースをトランスアクスルチューブへ挿入する際は、ペイントマークが車両上方を向くように取り付けること。
