Рекомендации по проверке
1.A/T C/U入出力信号点検
CONSULT-IIIを使用する場合- エンジンを始動する。
- “データモニタ”を選択する。
- 走行しながら、“シャソク センサ2・メータ”の車速を読み取る。車両の加速、減速に追従して数値が変化するか点検する。（“シャソク センサ2・メータ”は停車時5 km/hを示す。）CONSULT‐IIデータモニタ表示を参照する。
CONSULT-IIIを使用しない場合- エンジンを始動する。

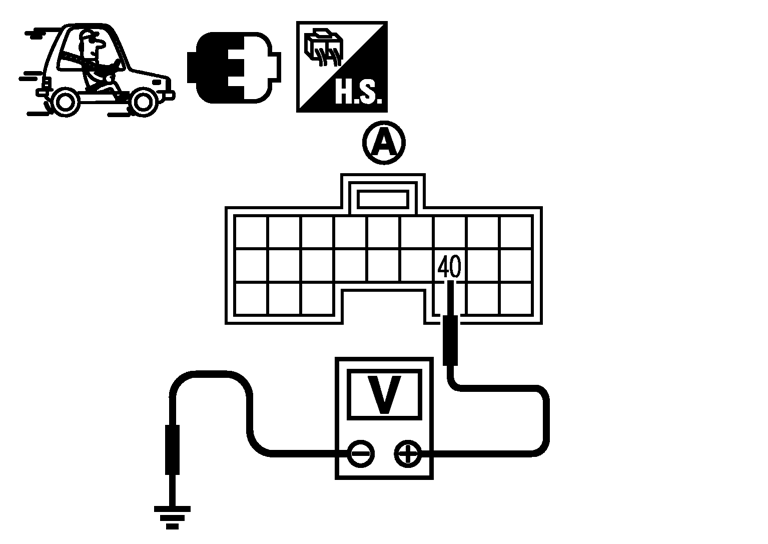

- 2〜3 km/hで1 m以上走行しながら、A/T C/Uハーネスコネクター（A）40番端子〜ボディーアース間の電圧を点検する。
| 40 – ボディーアース | ：約0 V – 4.5 V間を断続的に変化 |
点検結果
OK>>3へ
NG>>
下記の項目を点検する。もしNGならば修理又は交換する。
- コンビネーションメーター（現象別故障診断早見表を参照する。）
- A/T C/Uとコンビネーションメーター間のハーネスの断線、ショート
- 各コネクターのピン端子及び接続に不良がないか点検する。
2.A/T C/U入出力信号点検A/T C/Uの入出力信号を点検する。A/T C/U入出力信号基準値を参照する。
OK>>点検終了
NG>>各コネクターのピン端子及び接続に不良がないか再点検する。不具合箇所があれば修理又は交換する。
点検結果
OK>>点検終了
NG>>各コネクターのピン端子及び接続に不良がないか再点検する。不具合箇所があれば修理又は交換する。
3.修理後の確認CONSULT-IIIを使用する場合
- しばらく走行後、再度自己診断を実施し不具合がないことを確認する。
CONSULT-IIIを使用しない場合
- しばらく走行後、再度自己診断を実施し不具合がないことを確認する。自己診断機能（CONSULT‐IIを使用しない場合）を参照する。
点検結果
OK>>点検終了
NG>>2へ
