Снятие и установка
取り外し- 1.バッテリーのマイナス端子を取り外す。

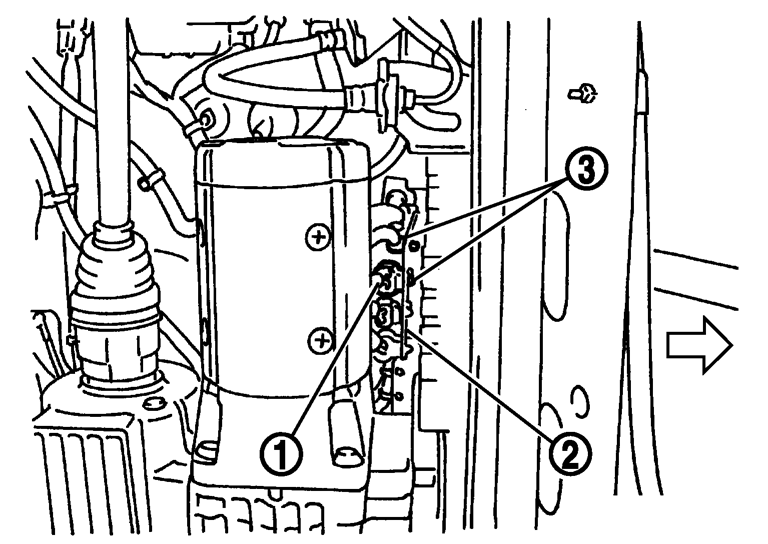

- 2.e·4WDモーターコネクター（1）を外し、コネクターブラケット（2）よりクリップ（3）を取り外す。

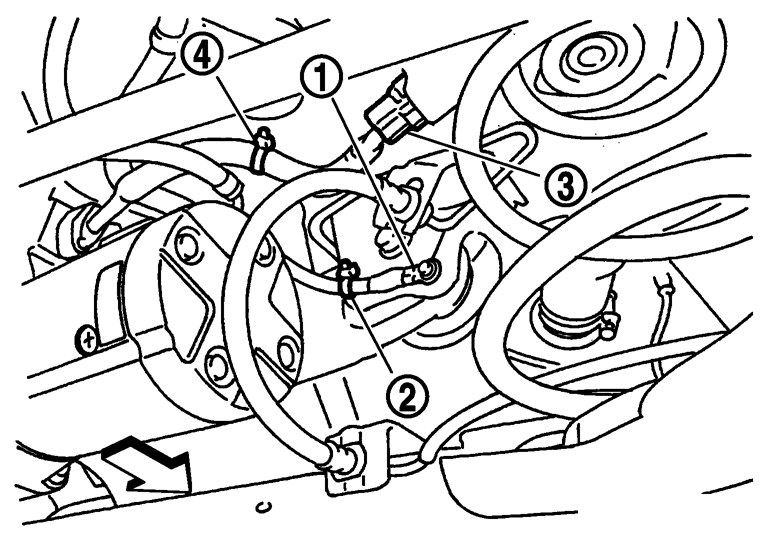

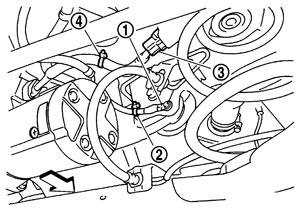

：車両フロント- 3.e·4WDモーターのアース端子（1）及びクリップ（2）を取り外す。
：車両フロント- 4.ジャンクションボックスよりジャンクションボックス（e·4WDモーター）コネクター（3）を外し、クリップ（4）を取り外す。

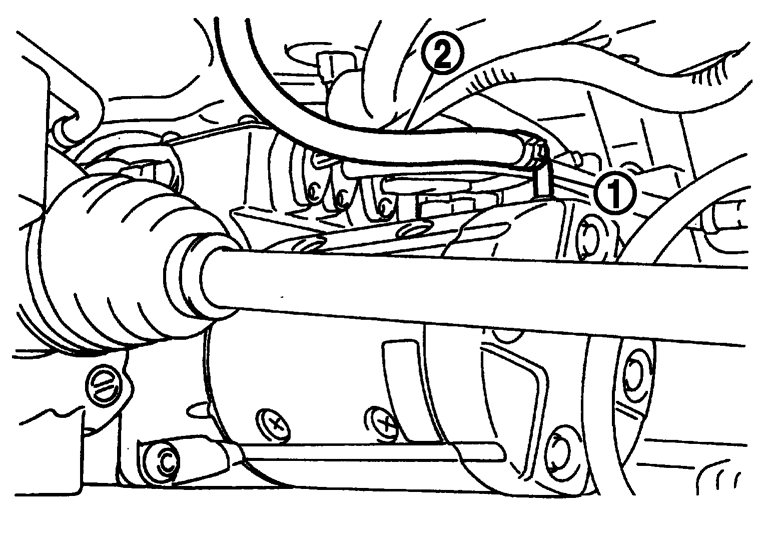

- 5.ブリーザーチューブ（1）よりエアブリーザーホース（2）を取り外す。

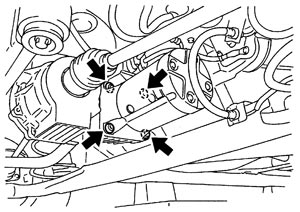

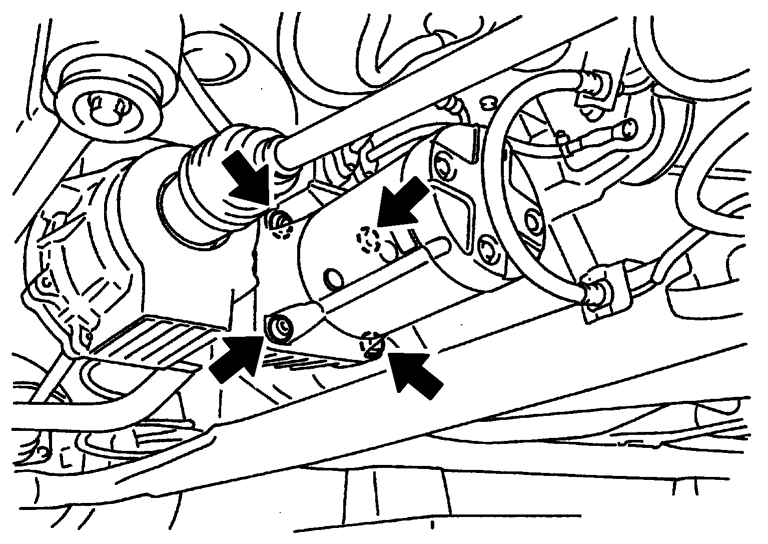

- 6.e·4WDモーター取付ボルト（
- e·4WDモーターハーネスを引っ張らないこと。
- e·4WDモーターに衝撃を与えないこと。
- ブレーキホースに損傷を与えないこと。
- e·4WDモーター本体に熱による変色及び変形がないか点検し、異常がある場合は交換すること。
- シャフト部に損傷、はく離、打こん及び曲がりがないか点検し、異常がある場合は交換すること。
部）を外し、ファイナルドライブよりe·4WDモーターを取り外す。
■ 注意 ■

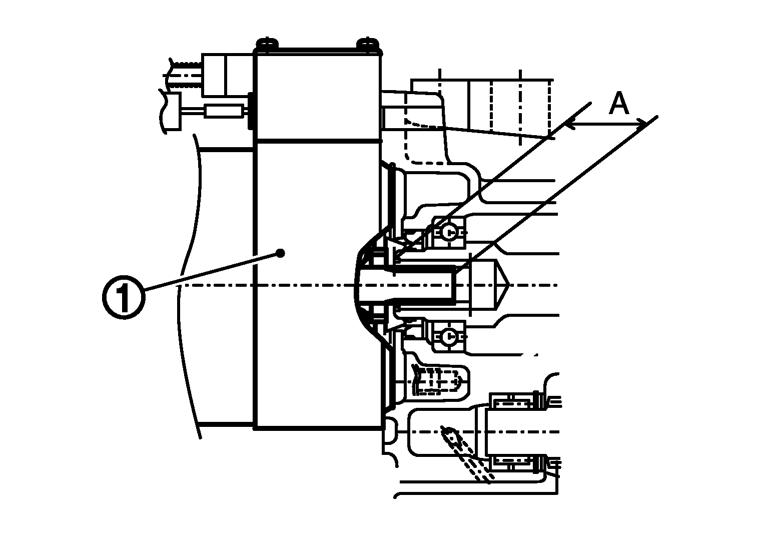

取り付け- 1.e·4WDモーター（1）のシャフト部（A部）にニッサンクラッチグリース又は相当品を塗布する。
■ 注意 ■

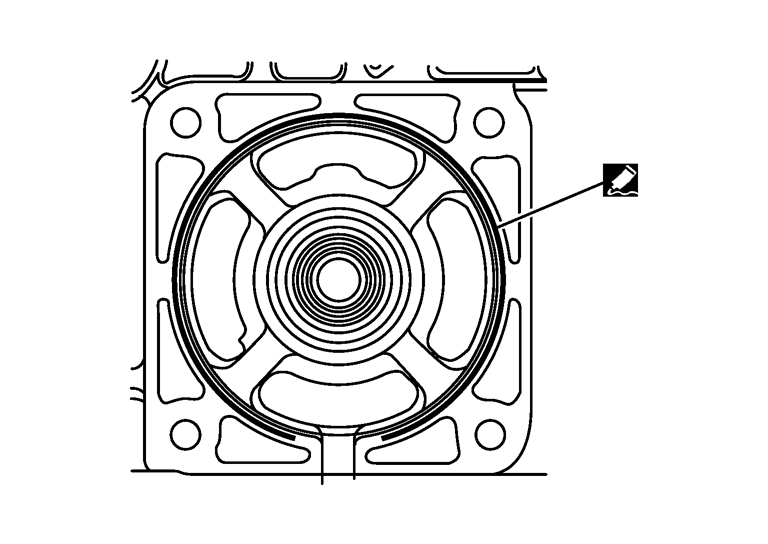

e·4WDモーターのシャフト部及び挿入部に付着した、古いグリースを取り除くこと。- 2.ファイナルドライブのe·4WDモーター取付面にガスケットフルード1215又は相当品を塗布する。
- 取付面に付着した古いシール剤、塗布面及び取付面に付着した水分、油分、異物などは除去すること。
- ファイナルドライブのスリット部が開口していること。
■ 注意 ■
- 3.ファイナルドライブにe·4WDモーターを組み付ける。
- e·4WDモーターとファイナルドライブの接合面のすき間は0.5 mm以下であること。
- e·4WDモーターを取り付けるときは、ボルトを使用して接合面を合わせないこと。
- e·4WDモーターのシャフト部に衝撃及び力を加えないこと。
- e·4WDモーターに衝撃を与えて組み付けないこと。
- e·4WDモーターのハーネスを引っ張らないこと。
■ 注意 ■

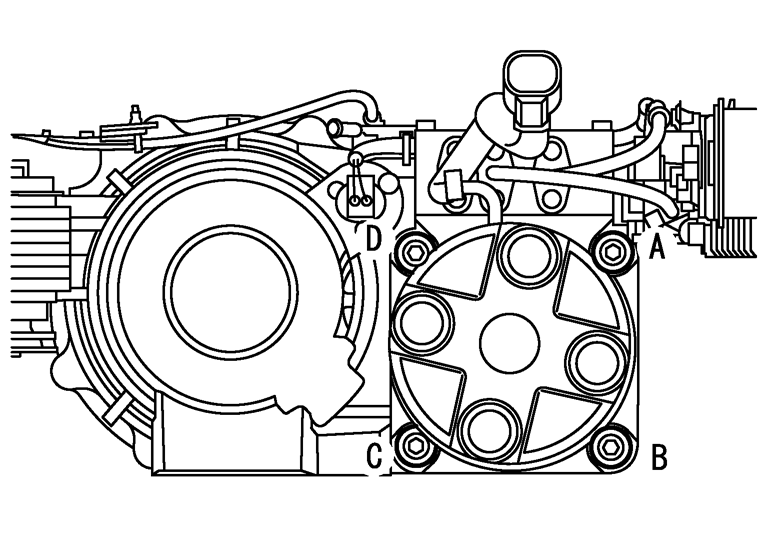

- 4.e·4WDモーター取付ボルトを仮締めした後、下記の基準で締め付ける。
| 締付順序 | 1 | 2 | 3 | 4 |
| ボルト記号 | D | B | A | C |
| 締付トルク | 45 N·m（4.6 kg-m） | |||
- 5.エアブリーザーホースを取り付ける。

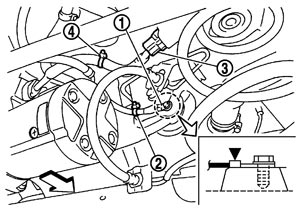

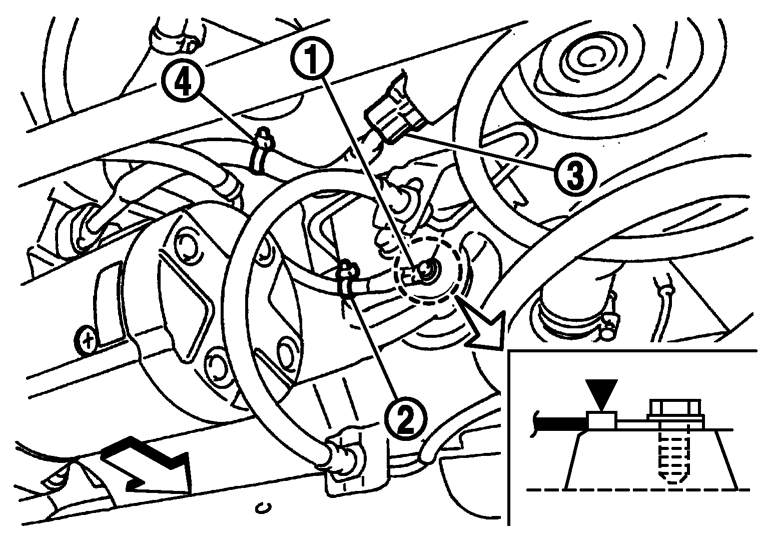

- 6.e·4WDモーターのアース端子（1）を取り付け、クリップ（2）で固定する。締付トルクは構成図を参照する。
：車両フロント■ 注意 ■
e·4WDモーターのアース端子（1）のカシメ部（
部）を上側にして取り付けること。- 7.ジャンクションボックス（e·4WDモーター）コネクター（3）を接続し、ハーネスをクリップ（4）で固定する。
- 8.e·4WDモーターコネクターを接続し、コネクターブラケットにクリップで固定する。
- 9.バッテリーのマイナス端子を取り付ける。
