Разборка, сборка
|

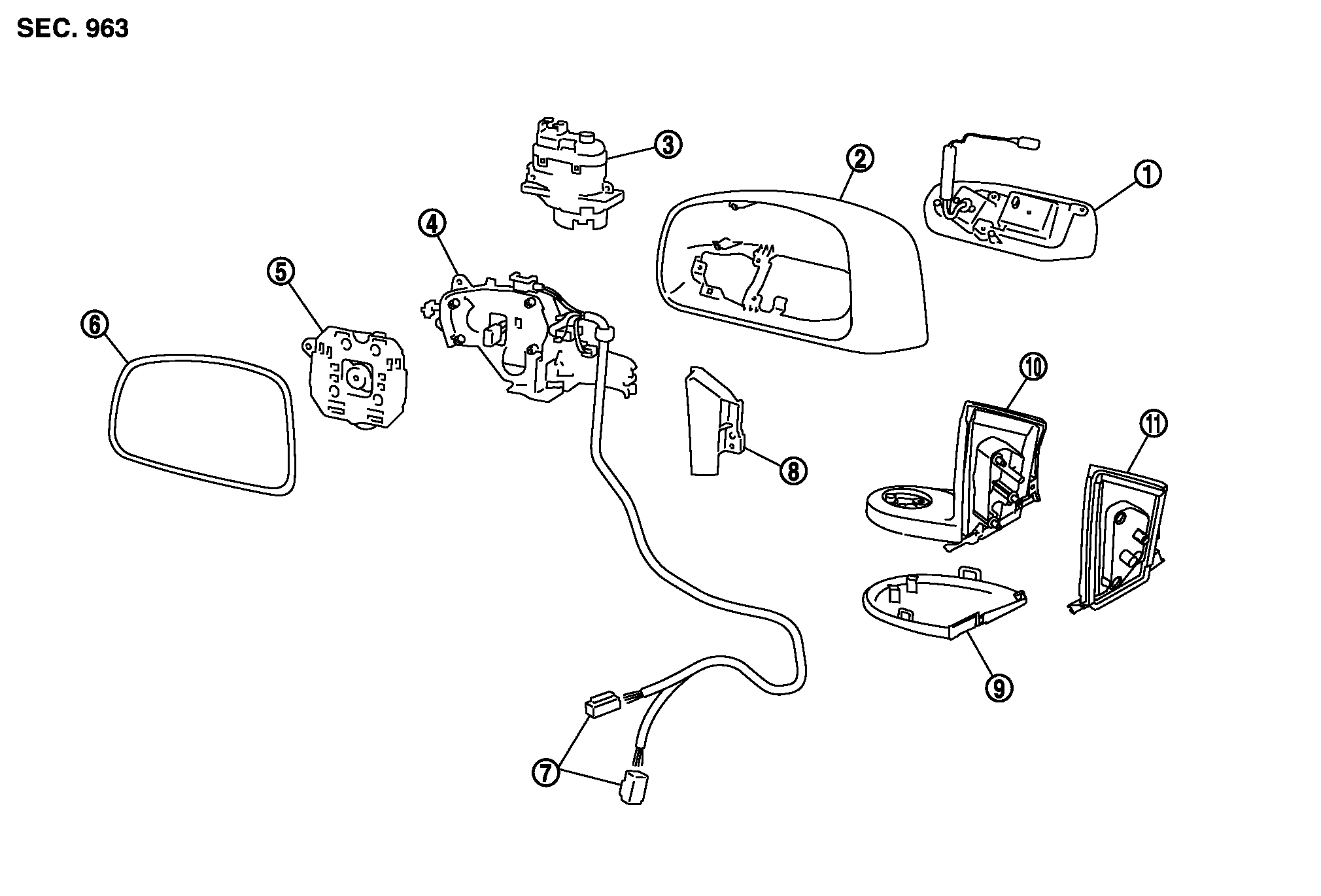

1. |
サイドブラインドカメラASSY |
2. |
ハウジング |
3. |
電格ユニット |
|
4. |
ブラケット |
5. |
アクチュエータ |
6. |
ミラーボディー（ホルダー一体式） |
|
7. |
コネクター |
8. |
ブラケットカバー （2006年7月以降生産車には無し） |
9. |
ベースカバー |
|
10. |
ベース |
11. |
パッド |
|
|
■ 注意 ■
電子部品により、分解·組み立ての際は体内の静電気を除去してから作業すること。
2006年7月以降の生産車
|

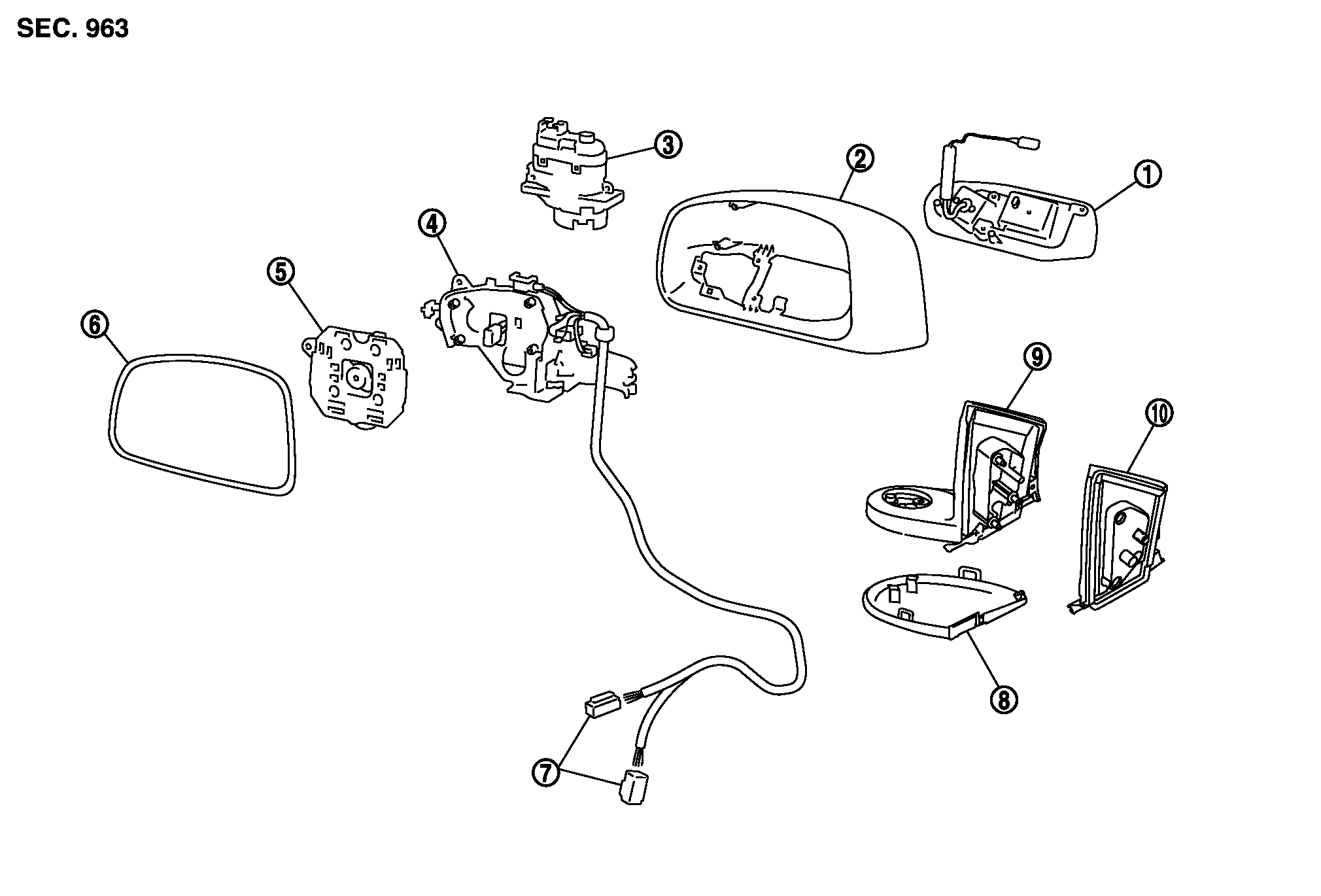

1. |
サイドブラインドカメラASSY |
2. |
ハウジング |
3. |
電格ユニット |
|
4. |
ブラケット |
5. |
アクチュエータ |
6. |
ミラーボディー（ホルダー一体式） |
|
7. |
コネクター |
8. |
ベースカバー |
9. |
ベース |
|
10. |
パッキン |
|
|
|
|
■ 注意 ■
電子部品により、分解·組み立ての際は体内の静電気を除去してから作業すること。
分解- 1.ハーネスのコネクターから端子をすべて抜く。
■ 注意 ■
コネクターの端子配列をあらかじめメモしてから作業すること。- 2.鏡面ガラスを上面に向ける。
- 3.ハウジングに保護テープ（B）を貼る。

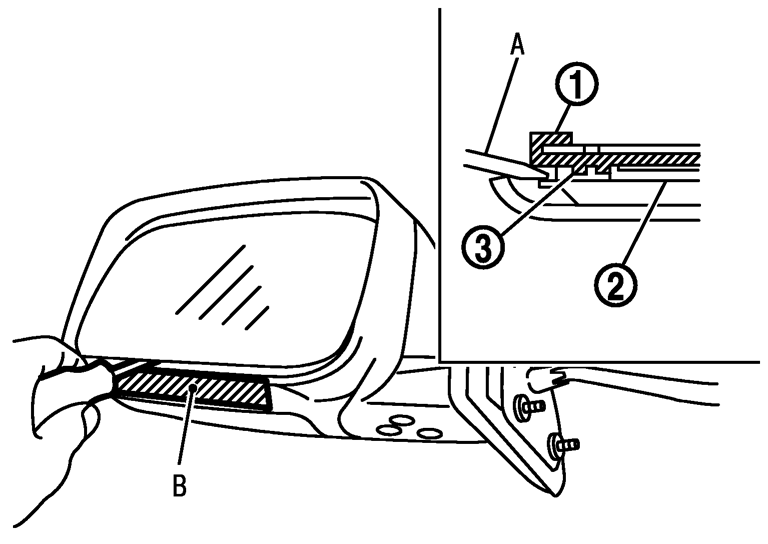

- 4.図のように、ミラーボディー（1）とパワーユニット（2）との間の凹部に細めのマイナスドライバー等（A)を差し込み、ミラーボディーの爪（3）（2ヶ所）を押し上げてミラーボディー下側を外し、ミラーボディーを取り外す。
■ 注意 ■
爪を押し上げるときは、無理に1箇所の凹部だけで押し上げようとせず、必ず2箇所の凹部を使用して押し上げること。- 5.ヒーターミラーハーネスを鏡面（ミラーボディー）から外す。（ヒーターミラー付のみ）
- 6.ベースからパッキンを取り外す。
- 7.取付ボルトを外し、ベースを取り外す。
- 8.サイドブラインドカメラのハーネスコネクターを取り外す（サイドブラインドカメラ付のみ）。

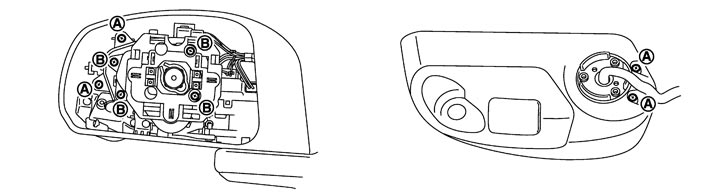

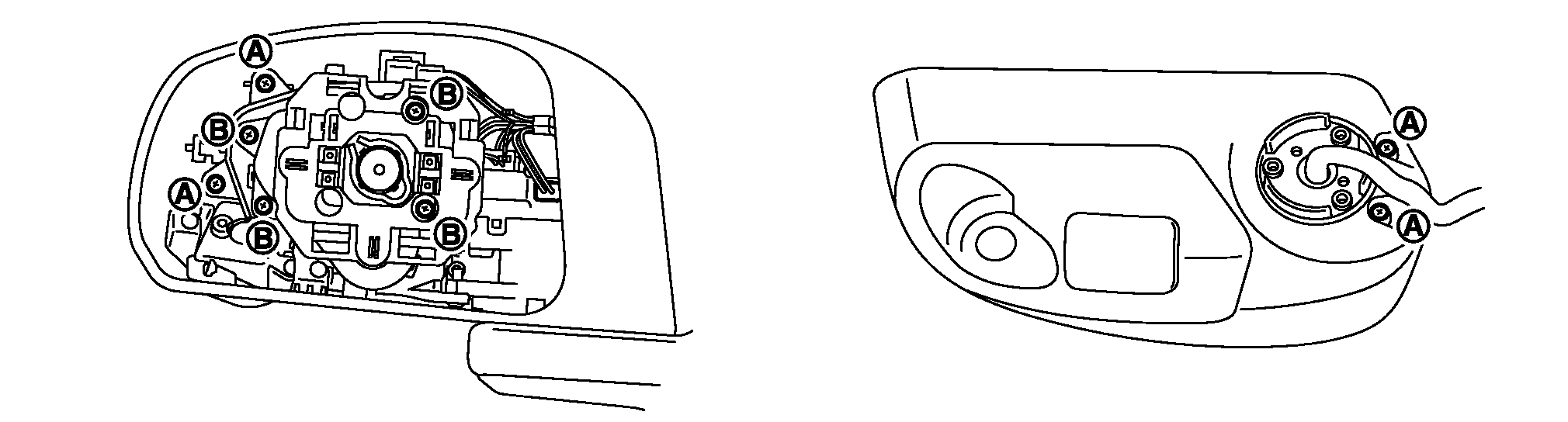

- 9.ブラケット取付スクリュー（A）を外し、ハウジングからブラケットを取り外す。

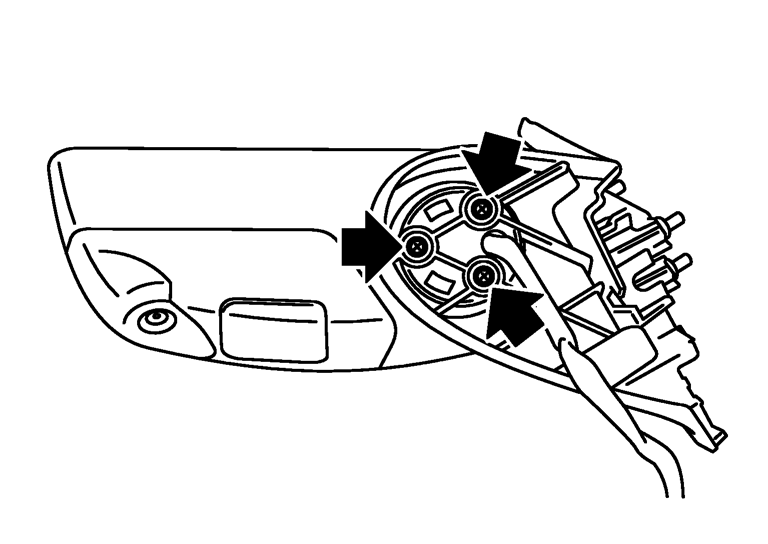

- 10.パワーユニット取付スクリュー（B）を外し、ブラケットからパワーユニットを取り外す。
- 11.ブラケットカバーを取り外す。（2006年7月以降生産車には無し）
- 12.ブラケットから電格ユニットを取り外す。
- 13.サイドブラインドカメラをハウジングから取り外す（サイドブラインドカメラ付のみ）。「AVオーディオ・ビジュアルシステム」のサイドブラインドカメラを参照。
組み立て- 1.サイドブラインドカメラをハウジングに取り付ける（サイドブラインドカメラ付のみ）。「AVオーディオ・ビジュアルシステム」のサイドブラインドカメラを参照。
- 2.ブラケットに電格ユニットを取り付ける。
- 3.ブラケットカバーを取り付ける。（2006年7月以降生産車には無し）
- 4.ブラケットにパワーユニットを取り付ける。
- 5.ブラケットとベースをハウジングに取り付ける。
- 6.サイドブラインドカメラのハーネスコネクターを接続する（サイドブラインドカメラ付のみ）。
- 7.パワーユニットを水平にする。
- 8.ヒーターミラーハーネスを鏡面（ミラーボディー）に取り付ける。

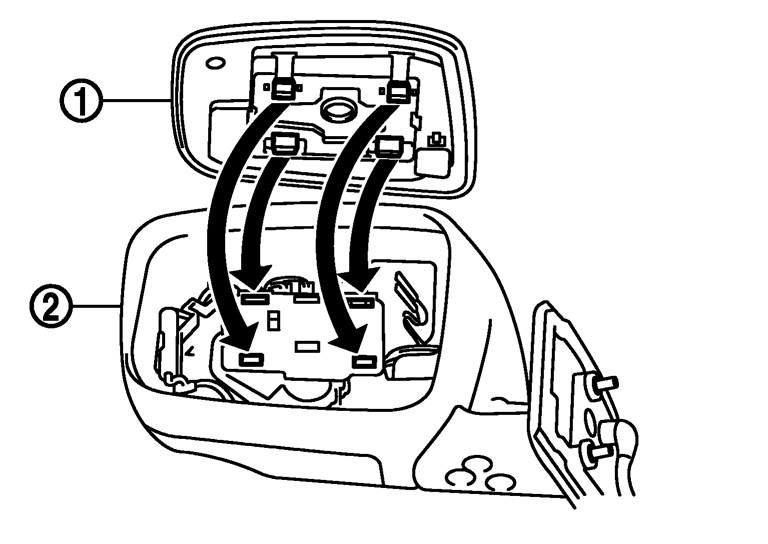

- 9.ミラーボディー（1）の下側の爪をドライヤー等で温めた後、上側の爪を先にパワーユニット（2）に取り付け、その後鏡面の下側をパチンと音が鳴るまで押し、下側の爪をかん合させる。
- 組立後、鏡面下側を覗き、下側の爪（2箇所）が確実にかん合しているか確認すること。
- 下側の爪はそのままかん合させると折れる場合があるので充分に温めてからかん合すること。特に冬場やミラーボディーが冷たい状態では、十分に注意すること。
■ 注意 ■
- 10.ベースにパッキンを取り付ける。
- 11.コネクターにハーネスの端子を差し込む。
■ 注意 ■
ハーネスの端子は配列を間違えないように確実にコネクターに差し込むこと。
