Разборка, сборка
シートバック
分解- 1.シートクッションアウターフィニッシャーを取り外す。
- リフターレバーキャップ（リフター付きのみ）の中央下部切り欠きよりマイナスドライバー等で、リフターレバーキャップを取り外す。
■ 注意 ■マイナスドライバーはテープ等を巻いて、干渉キズを防止すること。 - スクリューを外し、リフターレバーを取り外す。（リフター付きのみ）

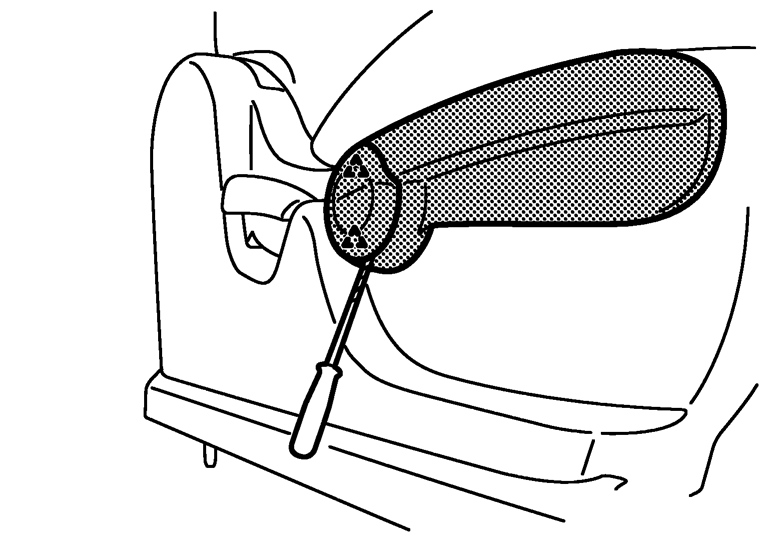

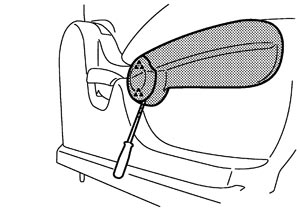

- マイナスドライバー等でリクライニングレバーの爪のかん合を外し、前側に引いて取り外す。■ 注意 ■マイナスドライバーはテープ等を巻いて、干渉キズを防止すること。

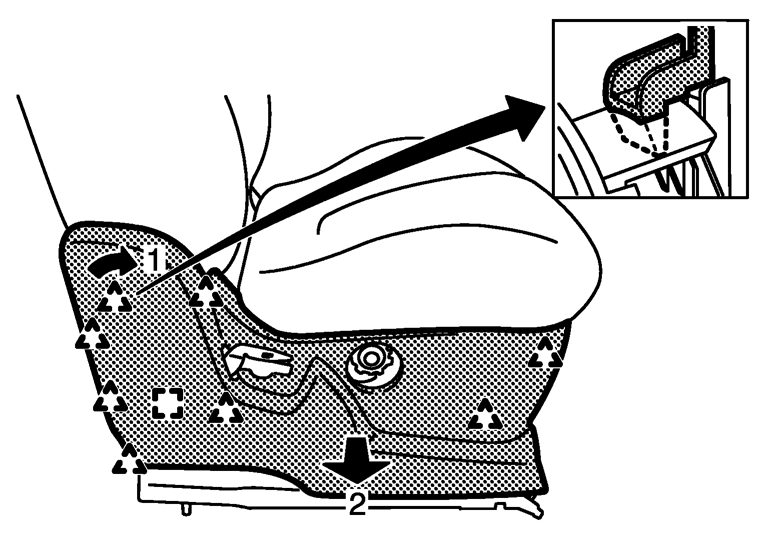

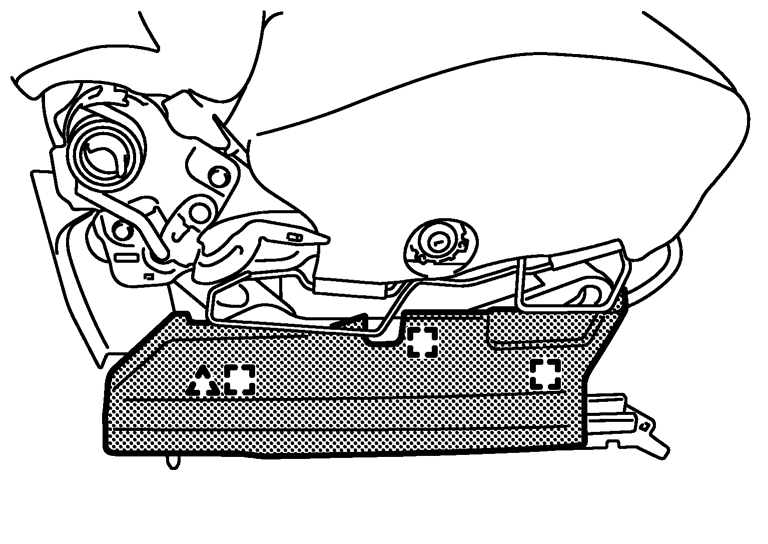

- シートクッションアウターフィニッシャーを取り外す。手順は、1：スクリューを外し後方より樹脂爪、メタルクリップを外した後、後方を上げる。2：後方を上げてリクライニングレバー部を抜き、取り外す。
■ 注意 ■脱着時、リクライニングレバーにより干渉キズの恐れがあるため、保護テープなどを貼り付けて作業すること。
- 2.シートクッションインナーフィニッシャーを取り外す。
- シートベルトバックルを取り外す。「SBシートベルト」の取り外しを参照。

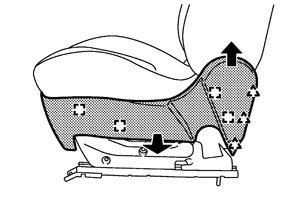

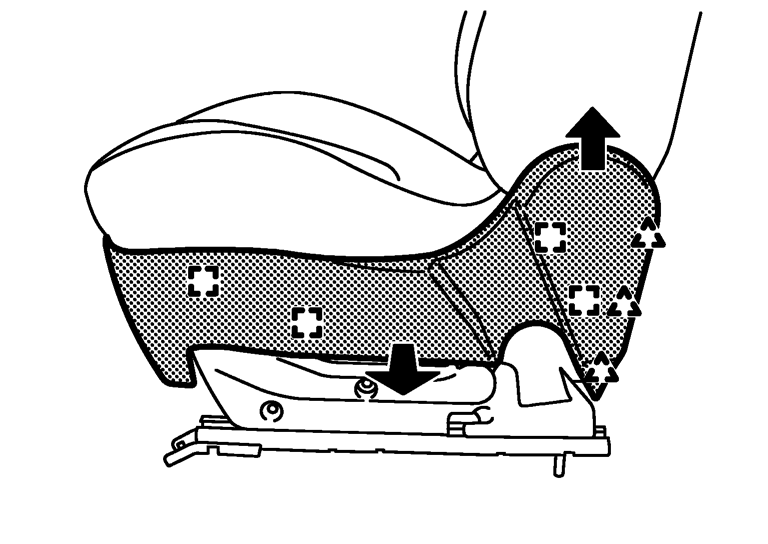

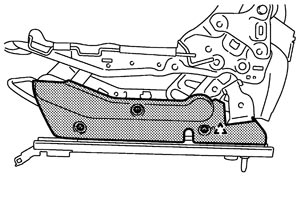

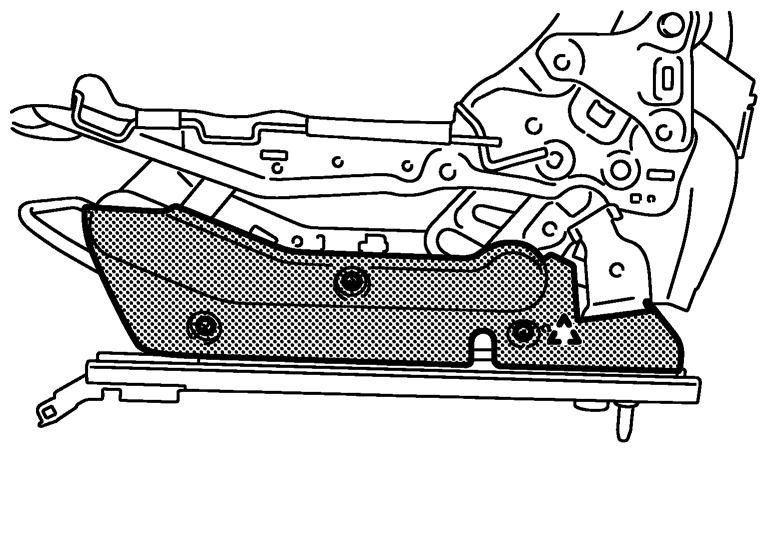

- シートクッションインナーフィニッシャーの後方より樹脂爪、メタルクリップを外す。
■ 注意 ■脱着時、シートベルトバックル取付部により、干渉キズの恐れがあるため、保護テープなどを貼り付けて作業すること。

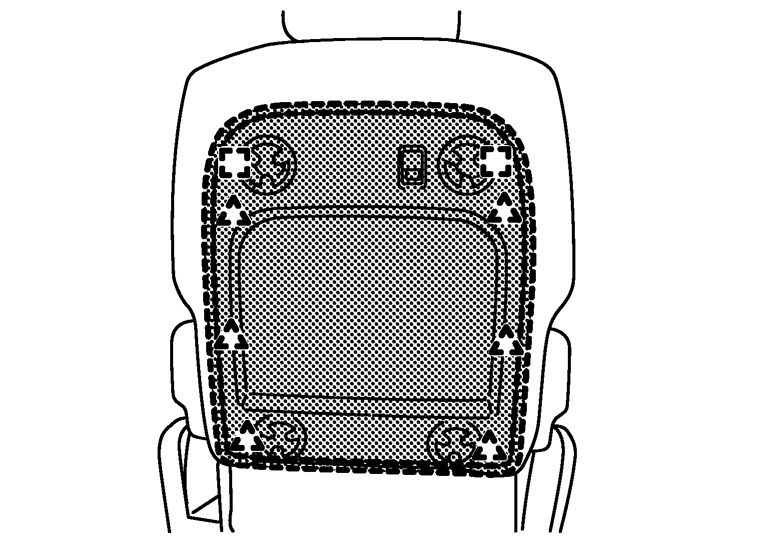

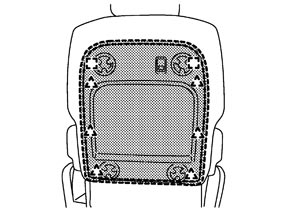

- 3.シートバックボードを取り外す。（助手席テーブル付き）
- シートバックボードの溝からリテーナーを取り外す。
- シートバックボードを手前に引き、メタルクリップ、上側4個所の樹脂爪を外す。
- シートバックテーブルスイッチのハーネスコネクターを取り外す。
- シートバックボードを上方へ引き、下側の樹脂爪を外す。

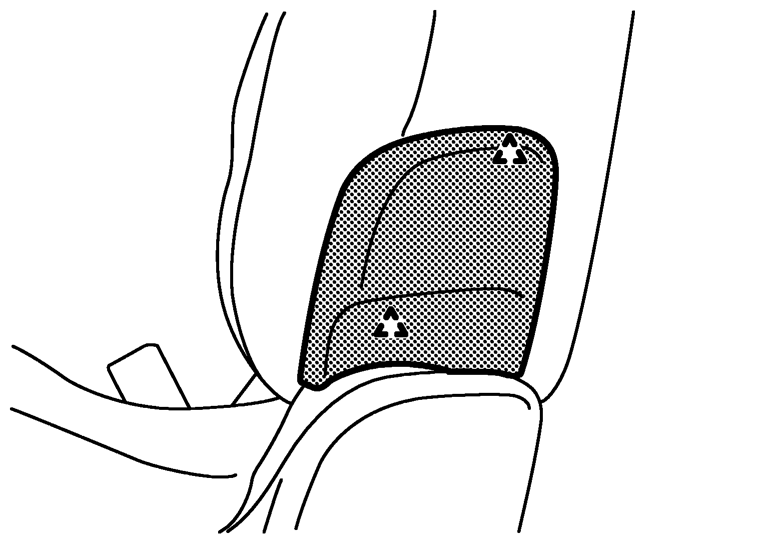

- 4.シートヒンジカバーを取り外す。（助手席テーブル付き）
- 上部を手前に引き樹脂爪を外す。
- シートヒンジカバーを上方へ引き、下部樹脂爪を外す。
- 5.シートバックトリム＆パッドを取り外す。
- シートバックリテーナーを外す。（運転席、助手席テーブル無し）

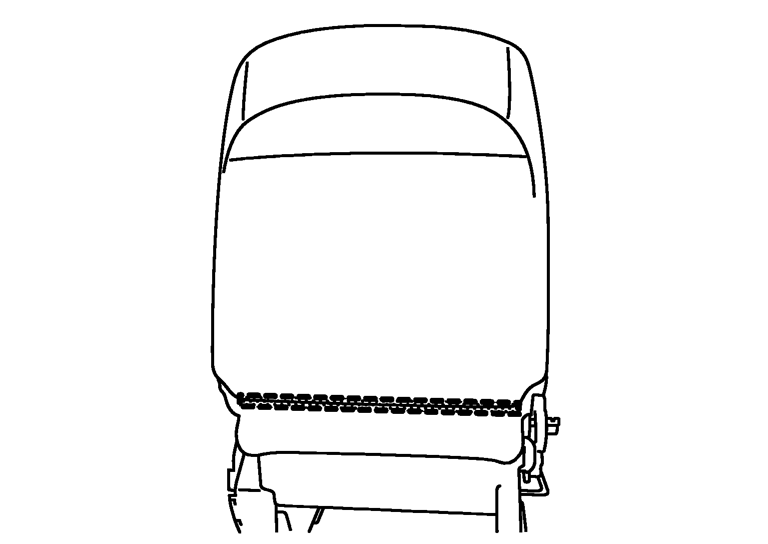

- シートバックを倒し、下部のファスナーを開く。（助手席テーブル付き）
- 図の矢印部の爪をつまみながら押し上げ、ヘッドレストホルダーをシートバックより取り外す。
- シートバックフレームよりシートバックトリム＆パッドを取り外す。
- 6.シートバックサイレンサーを取り外す。
- 7.シートバックフレームを取り外す。（運転席、助手席テーブル無し）シートバックフレーム取付ボルトを取り外す。
組み立て組み立ては下記に注意し、分解の逆の手順で行う。
■ 注意 ■
- シートバック取付ボルトは規定のトルクで締め付けること。
- ヘッドレストホルダー取り付け時、差し込み位置（ロックとフリー）及び前後の向き（爪と切り欠き）に注意すること。
| 締付トルク（外側） | ：43.5 N·m（4.4 kg-m） |
| 締付トルク（内側） | ：20.0 N·m（2.0 kg-m） |
シートクッション■ 注意 ■
助手席テーブル付きシートは、シートフレーム＆アジャスタASSYからシートクッションパッド&トリムを取り外さないこと。
分解参考：
手順1 〜 2詳細は「シートバック」を参照すること。
- 1.シートクッションアウターフィニッシャーを取り外す。
- 2.シートクッションインナーフィニッシャーを取り外す。
- 3.シートバックASSYを取り外す。（運転席、助手席テーブル無し）シートバックフレーム取付ボルトを取り外す。

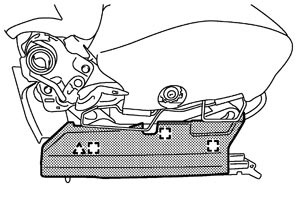

- 4.シートクッションアウターロアフィニッシャーを取り外す。（リフター付きのみ）メタルクリップ、樹脂爪を外し後方部を開きながら取り外す。
- 5.シートクッションインナーロアフィニッシャーを取り外す。（リフター付きのみ）スクリュー、樹脂爪を外し後方部を開きながら取り外す。
- 6.リクライニングインナーデバイスカバーを取り外す。リクライニングインナーデバイスカバーを上後方に引き取り外す。
- 7.シートクッショントリム＆パッド裏面のハーネスコネクターとハーネスクランプを取り外す。（助手席テーブル付）
- 8.シートクッショントリム＆パッドを取り外す。（運転席、助手席テーブル無し）
- シート下部のリテーナーを取り外す。
- クッションフレームアジャスターASSYよりシートクッショントリム＆パッドを取り外す。
組み立て組み立ては下記に注意し、分解の逆の手順で行う。
■ 注意 ■
シートバック取付ボルトは規定のトルクで締め付けること。| 締付トルク（外側） | ：43.5 N·m（4.4 kg-m） |
| 締付トルク（内側） | ：20.0 N·m（2.0 kg-m） |
