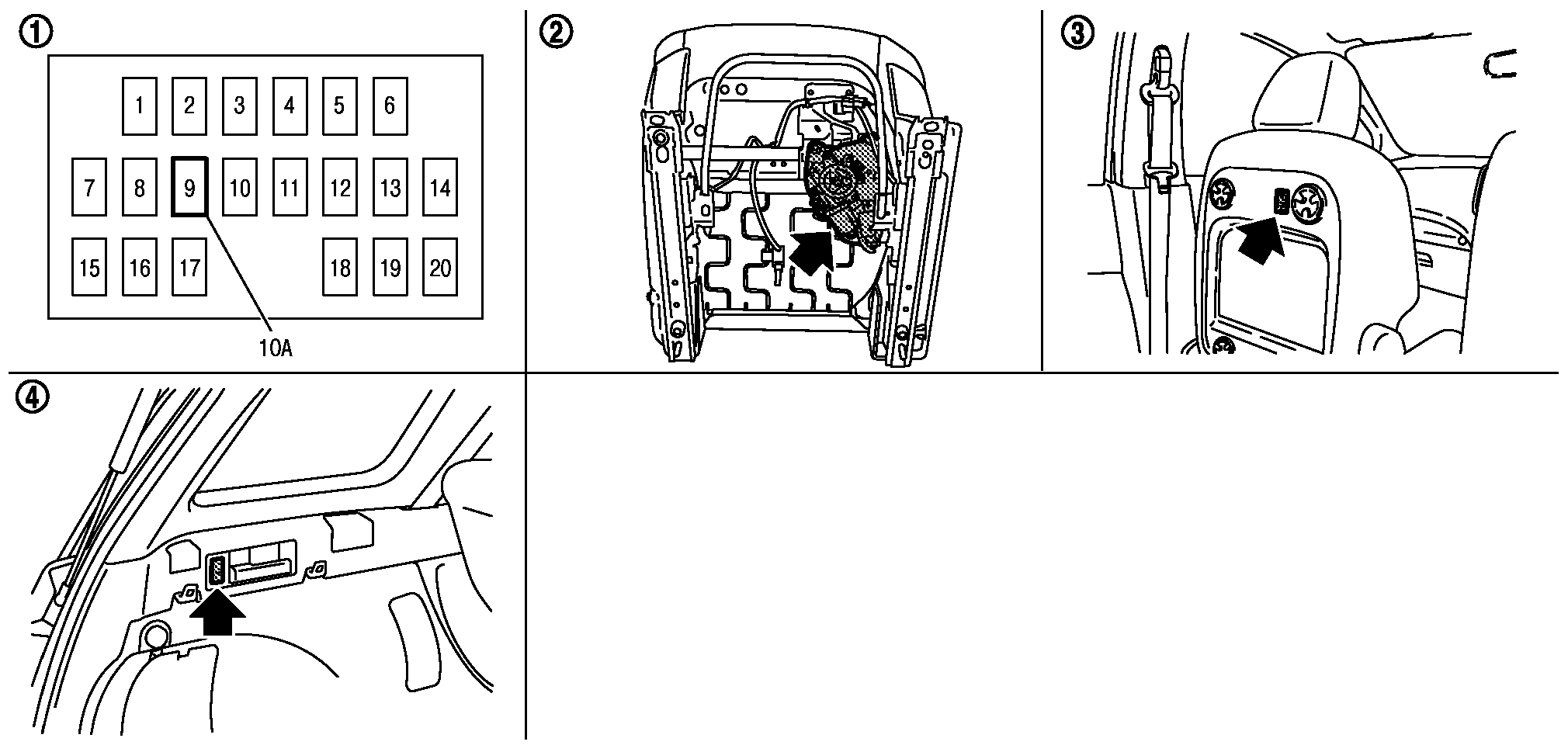

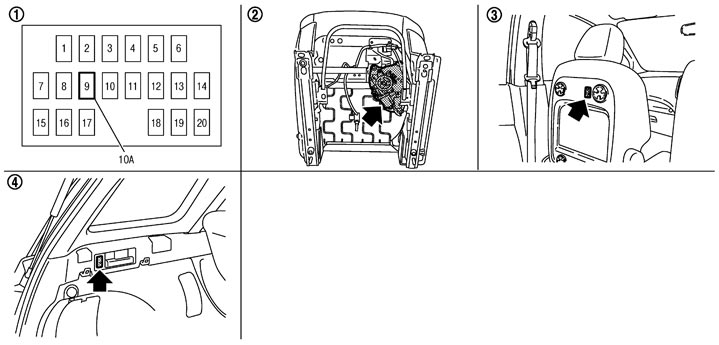

Монтажное положение компонента
|
1． |
ヒューズブロック（インストルメントロアフィニッシャー裏側） |
2． |
シートバックテーブルモーターASSY （助手席シートクッション裏面） |
3． |
シートバックテーブルSW （助手席） |
|
4． |
シートバックテーブルSW （ラゲッジ） |
|
|
|
|
主な構成部品とその機能|
構成部品 |
機能 |
|
シートバックテーブルSW |
助手席シートバック背面又はラゲッジ左側にあるシートバックテーブルSWを操作することにより、タイムリレーユニットに信号を送信する。 |
|
シートバックテーブル モーターASSY |
助手席シートクッション裏側に配置され,下記の構成部品により制御及び作動を行う。
|
