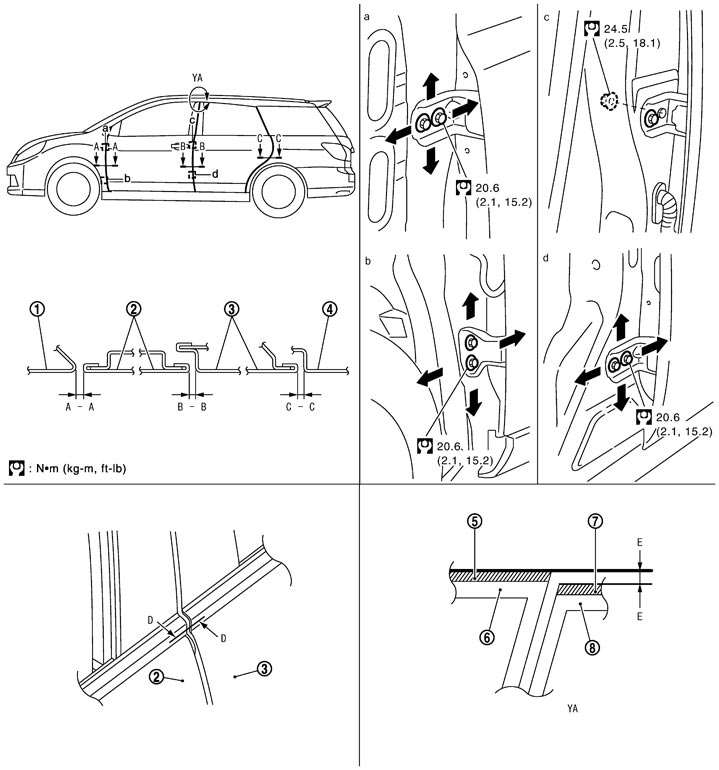

Регулировка установки
|
1. |
フロントフェンダー |
2. |
フロントドアアウターパネル |
3. |
リヤドアアウターパネル |
|
4. |
ボディーサイドアウター |
5. |
フロントドアウエザーストリップ |
6. |
フロントドアサッシュ |
|
7. |
リヤドアウエザーストリップ |
8. |
リヤドアサッシュ |
|
|
|
イラスト内のシンボルマークについては、構成図の見方を参照する。 |
|||||
建付調整値
前後方向すき間及び面差調整値|
|
部位 |
クリアランス寸法 |
面差 |
|
フロントフェンダーとフロントドア |
A – A |
3.5 – 5.5 mm |
0 – 1.0 ｍｍ |
|
フロントドアとリヤドア |
B – B |
4.3 – 6.3 mm |
0 – 1.0 ｍｍ |
|
リヤドアとボディーサイドアウター |
C – C |
3.5 – 5.5 mm |
0 – 1.0 ｍｍ |
段違い調整値|
|
部位 |
段違い差 |
|
フロントドアサッシュとリヤドアサッシュ |
D – D |
−1.5 – 1.5 mm |
|
フロントドアウエザーストリップとリヤドアウエザーストリップ |
E – E |
0 – 1.5 mm |
フロントドア 前後方向すき間及び前端部段違い調整車体側ヒンジ取付ボルトを緩めた後、フロントドア後端を持ち上げながら調整する。
面差調整ドア側ヒンジ取付ナットを緩めた後、フロントフェンダーとフロントドアの面差が建付基準寸法となるよう、フロントドアを動かして調整する。
リヤドア 前後方向すき間及び前端部段違い調整- 1.センターピラーアッパーガーニッシュ及びセンターピラーロアガーニッシュを取り外す。「EI外装・内装」のボディーサイドトリム を参照。
- 2.車両内側及び外側より取付ボルト及びナットを緩めた後、リヤドアを開き、リヤドア後端部を持ち上げながら調整する。
面差調整フロントドアストライカー取付ボルト及びリヤドアヒンジ（ドア側）取付ナットを緩めた後、前後ドアの面差が建付基準寸法となるよう、前後ドアを動かして調整する。

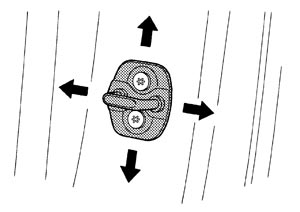

ストライカーの調整ストライカーはロック進入方向に対して平行となるように調整する。
| 締付トルク | ：16.7 N·m（1.7 kg–m） |
