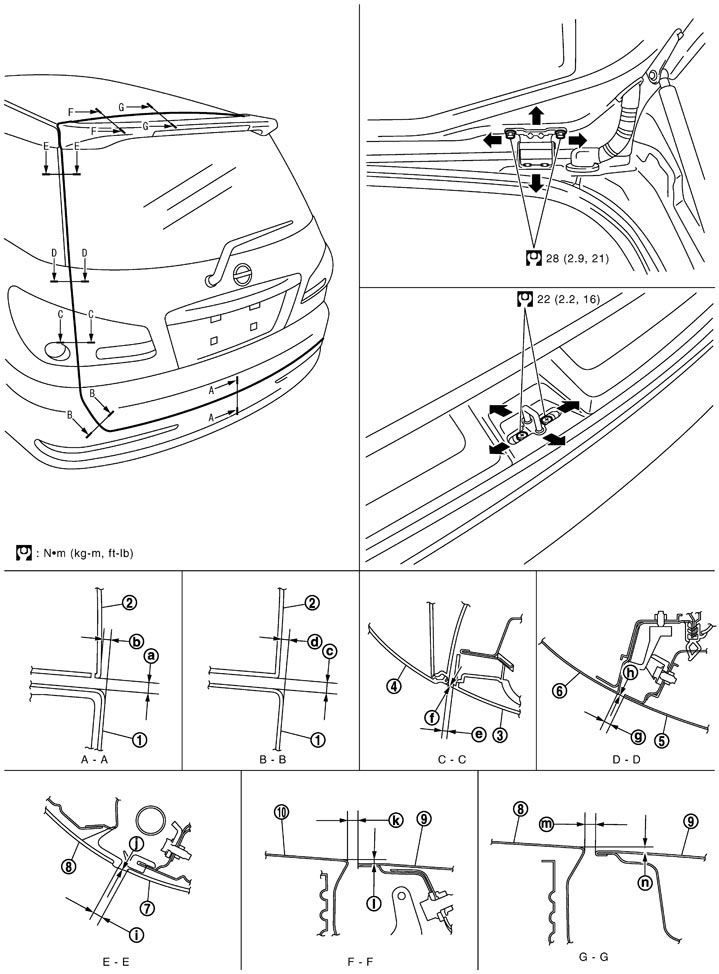

Регулировка установки
1.
|
リヤバンパーフェーシア
|
2.
|
バックドアロアフィニッシャー
|
3.
|
リヤコンビネーションランプ
|
4.
|
バックランプ
|
5.
|
バックドアロアパネル
|
6.
|
バックサイドアウターパネル
|
7.
|
バックドアガラス
|
8.
|
サイドウインドーガラス
|
9.
|
バックドアアッパーパネル
|
10.
|
ルーフパネル
|
|
|
|
|
1.触覚、視覚にてバックドアの隙、面差を確認する。（下記表を満足していること）
部位
|
規格値
|
左右差
|
A - A
|
a
|
隙
|
5.3 – 8.3
|
—
|
b
|
面差
|
3.0 – 7.0
|
—
|
B - B
|
ｃ
|
隙
|
5.5 – 7.0
|
—
|
ｄ
|
面差
|
0 – 5.0
|
—
|
C - C
|
e
|
隙
|
4.0 –7.0
|
—
|
ｆ
|
面差
|
−1.5 – 1.5
|
—
|
D - D
|
g
|
隙
|
5.0 – 7.0
|
1.0以下
|
h
|
面差
|
−1.0 – 1.0
|
—
|
E - E
|
i
|
隙
|
2.8 – 7.2
|
—
|
j
|
面差
|
−1.0 – 3.0
|
—
|
F - F
|
k
|
隙
|
5.0 – 8.0
|
—
|
l
|
面差
|
0 –– 2.0
|
—
|
G - G
|
m
|
隙
|
5.0 – 8.0
|
—
|
n
|
面差
|
0.7 – 2.7
|
—
|
※単位：mm
2.規格外の時は下記手順で調整する。
3.リヤプレートマスクを取り外す。「EI 内装・外装」のラゲッジフロアトリムを参照。
4.ストライカーの取付スクリューを締め付けた状態でバックドアヒンジのドア側取付ナットを緩め、バックドアを閉じる。
5.バックドアと各部位のすき間及びリヤバンパーとのすき間を一定にした後、バックドアを開け、取付ナットを規定トルクで締め付ける。
6.調整後、バックドアストライカーとバックドアヒンジを規定トルクで締め付ける。
