Регулировка установки
|
1. |
フード |
2. |
フロントグリル |
3. |
ヘッドランプ |
|
4． |
フロントフェンダー |
|
|
|
|

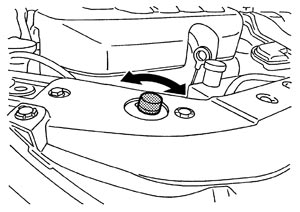

左右すき間及び高さ調整- 1.フードロックを外し、バンパーラバーを回し、高さを調整する。
- 2.フードロックを仮止めし、ストライカーと噛み合わせて位置決めを行ない、ロックとストライカーのガタが無いことを確認後、ロック取付ボルトを規定トルクで締め付ける。
■ 注意 ■

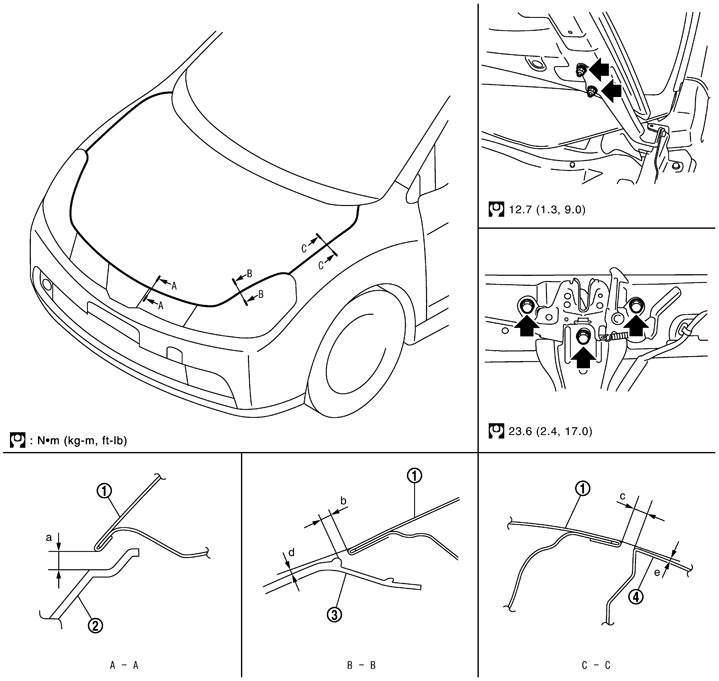

フードと各部位のすき間は左右で以下の寸法差になるように調整すること。
|
|
部位 |
寸法差 （左右） |
クリアランス寸法 |
|
フードとフロントグリル |
a |
2.0 mm 以下 |
4.0 – 8.0 mm |
|
フードとヘッドランプ |
b |
1.7 mm 以下 |
2.3 – 5.7 mm |
|
フードとフロントフェンダー |
c |
1.0 mm 以下 |
2.5 – 4.5 mm |
面差調整- 1.フードロックを外し、フードとフロントバンパー及びフェンダーとの面差が下記の建付基準寸法となるようフードヒンジ左右で調整する。
|
|
部位 |
面差 |
|
フードとヘッドランプ |
d |
−1.0 – 1.0 mm |
|
フードとフェンダー |
e |
−1.0 – 1.0 mm |
- 2.フードロックを取り付け、ストライカーとロックの中心が前方より見て、垂直線上になるようフードロックを左右に動かして調整する。
- 3.フードの自重（約200 mmの高さより自然落下させる）もしくはフードを軽く（3 kg程度）押してセカンダリーラッチがセカンダリーストライカーと確実に噛み合うか確認する。
■ 注意 ■
300 mm以上の高さより閉めないこと。- 4.更にフードを押し下げフードを閉じた時フードストライカーとプライマリーラッチが確実に噛み合うように上下にフードロックを動かして調整する。
| ロック引き込み力 | ：343 – 441 N·m（35 – 44 kg–m） |
- 5.調整後、ロック取付ボルト及びフ−ドヒンジ取付ボルトを規定トルクで締め付ける。
